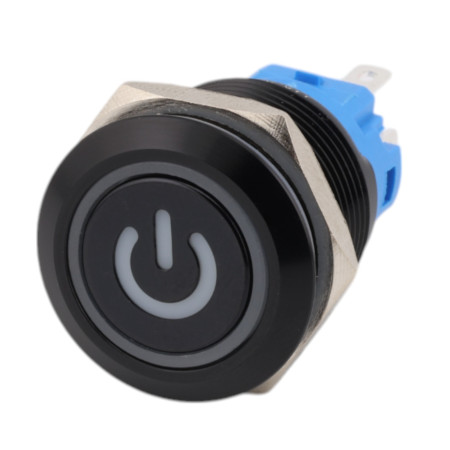

Metallschalter ohne Rastung, EIN/AUS-Symbol, schwarz, Durchmesser 21 mm, Schutzart IP65

Metallener Drucktaster für die Schalttafelmontage mit flachem Kopf und integrierter LED-Ringanzeige. Er eignet sich für Anwendungen, die eine mechanisch robuste Konstruktion, eine klare Statusanzeige und die Standardmontage in einer 19-mm-Bohrung erfordern. Der Schalter ist schwarz und mit einem Ein/Aus-Piktogramm versehen. Anschlusskabel sind nicht im Lieferumfang enthalten.

Technische Spezifikationen

• Typ: Metall-Druckknopfschalter (Panel)
• Modellnummer: HY-NY-19
• Farbe: Schwarz
• Festnahme: nein
• Befestigungsloch: 19 mm
• Gewinde: M19x1
• Kontakt: 1NO1NC
• Maximalstrom: 4 A
• Maximale Spannung: 265 V
• Schutzart: IP65
• Anzeige: LED-Ring (Ring-LED) + Piktogramm
• LED-Farbvarianten (je nach Ausführung): Weiß, Gelb, Rot, Blau, Grün
• LED-Spannung (je nach Ausführung): 3–6 V, 12–24 V oder 110–220 V
• Kontaktmaterial: Silberkontakte
• Gehäusematerial: Metallgehäuse, vernickelte Ummantelung (Kupfer)
• Basis: selbstverlöschendes Design
• Betriebstemperatur: -25 °C bis +80 °C
• Anschluss: Klemmen ohne Drähte
• Markierung auf der Stirn: EIN/AUS-Piktogramm

Funktionen und Merkmale

• Flacher Kopf mit Leuchtring zur deutlichen Anzeige
• Metallkonstruktion, geeignet für mechanisch beanspruchte Installationen
• Montage auf der Frontplatte mit Mutter, Standardgröße 19 mm
• 1NO1NC-Kontaktkombination für flexible Verdrahtung
• Schutzart IP65 für den Einsatz in staubigen Umgebungen und bei Wasserspritzern

Ideal für

• Bedienfelder für Maschinen und Anlagen
• Industrieschränke und -gehäuse
• Leistungs- und Funktionssteuerung mit Statusanzeige erforderlich
• Automatisierung, Werkstattvorrichtungen und Prüfstände

Packungsinhalt

• 1x Bedienfeldknopf HY-NY-19 (ohne Anschlusskabel)

Warum sollten Sie sich für dieses Produkt entscheiden?

• Standardmäßige 19-mm-Montage und M19x1-Gewinde für gängige Panelanwendungen
• Integrierte LED-Anzeige in einem Ring, wählbare Spannung und LED-Farboptionen je nach Design
• Robustes Metallgehäuse und IP65-Schutz für anspruchsvollere Betriebsbedingungen
• 1NO1NC-Kontaktkombination für universellen Einsatz in Steuerschaltungen

Installations- und Bedienungsanleitung

• Vor der Installation prüfen Sie, ob der Lochdurchmesser 19 mm beträgt und ausreichend Platz für das Schaltergehäuse und die Anschlüsse vorhanden ist.
• Ziehen Sie die Mutter angemessen fest, um Beschädigungen an der Platte oder am Gewinde zu vermeiden.
• Vor dem Anschließen prüfen Sie bitte die erforderliche LED-Spannung und die korrekte Zuordnung der NO/NC-Anschlüsse anhand der Markierung auf dem Schaltergehäuse.

Sicherheitshinweis

• Bei Arbeiten mit Spannungen von 220–250 V Wechselstrom oder über 60 V Gleichstrom besteht Stromschlaggefahr. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und von einer qualifizierten Fachkraft durchgeführt werden.
• Beachten Sie die Isolationsabstände, Sicherungen und Anforderungen der relevanten Normen für die jeweilige Anwendung.

Schaltplan

Hintergrundbeleuchtung immer aktiv, Kontakt - NC

Hintergrundbeleuchtung noch aktiv, Kontakt - Nein

Hintergrundbeleuchtung deaktiviert, nach Drücken aktiv, Kontakt - Nein

Dauerhafte Hintergrundbeleuchtung, inaktiv nach Drücken, Kontakt - NC
