Strömförsörjning 0–300 V DC, 8,3 A, IPS-SP-2500-serien
zoom_out_map
chevron_left chevron_right

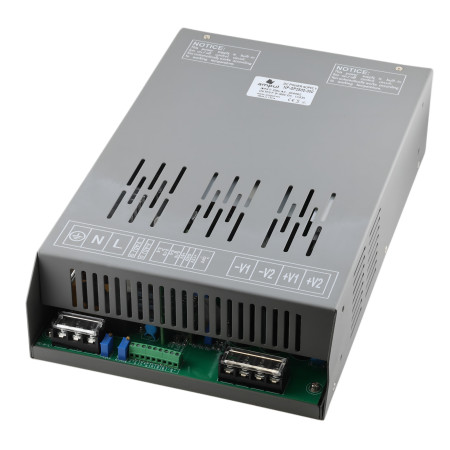

Strömförsörjning 0–300 V DC, 8,3 A – 2500 W

Högpresterande industriellt switchande nätaggregat med steglöst justerbar utgångsspänning och ström. Effekt 2500W, brett inspänningsområde 180-264V AC, aktiv kylning, robust metalldesign IP20. Utrustad med skydd mot kortslutning, överhettning och överbelastning. Möjlighet till extern styrning via potentiometer eller analog signal. Idealisk för industriella applikationer, servomotorer och automationssystem.

710,62 €

710,62 € excl. VAT

710.620963 Exkl. moms

i
Den tillämpade momssatsen är 0% för landet USA.

Inklusive 0,35 € miljöskatt

new_releases Att beställa
Katalogblad

Vi presenterar IPS-SP-2500-serien med mycket tillförlitliga industriella switchande nätaggregat, utformade för krävande tillämpningar som kräver exakt reglerad effekt. Varje modell erbjuder kontinuerlig reglering av utspänning och ström, vilket möjliggör exakt justering av kraven i dina applikationer. Dessa robusta nätaggregat i metallutförande med IP20-skydd är idealiska för installation i elskåp och industriella system.

Viktiga funktioner:

  • Variabel utspänning: Steglöst justerbar från 0 V till 300 V DC med hjälp av en precisionsjusteringstrimmer
  • Hög utström: Stabila 8,3 A för krävande applikationer
  • Brett ingångsspänningsområde: 180–264 VAC, 45–65 Hz
  • Hög verkningsgrad: 91 % för ekonomisk drift med minimal värmeförlust
  • Aktiv kylning: Säkerställer optimal driftstemperatur även under hög belastning

Omfattande skyddsfunktioner:

  • Överbelastningsskydd (105%-150%)
  • Överspänningsskydd
  • Kortslutningsskydd med automatisk återställning
  • Termiskt skydd vid ≥ 70 °C med automatisk återställning vid temperaturer under 50 °C

Praktisk design:

  • Standardskruvkopplingar för enkel anslutning
  • LED-indikator för visuell strömkontroll
  • Hållbar metallkonstruktion garanterar lång livslängd

Avancerade kontrollfunktioner:

  • Extern potentiometer: Möjlighet till fjärrstyrning av spänning och ström med hjälp av en 10kOhm potentiometer
  • Analog spänningsstyrning: Stöd för 0-5V/0-10V styrsignal
  • Hjälpströmutgång: 12V 0,5A för strömförsörjning av externa enheter
  • Fjärrstyrning: Standard på, hög nivå av (3V-12V)

Ideal tillämpning:

  • Automationssystem: Industriell process- och produktionslinjestyrning
  • Servodrivningar och motorer: Exakt effektreglering för olika drivningar
  • Telekommunikationsutrustning: Tillförlitlig strömförsörjning för kritiska kommunikationssystem
  • Industriella styrsystem: Stabil strömförsörjning för PLC:er och andra styrelement
  • Test- och mätutrustning: Precisionsströmförsörjning för laboratorie- och testapplikationer
  • Entrégrindar och säkerhetssystem: Avbrottsfri strömförsörjning för säkerhetselement

Tekniska specifikationer:

  • Ingångsspänning: 180–264 VAC, 45–65 Hz
  • Utgångsspänning: 0-300V DC
  • Utgångsström: max. 8,3A (300V likström)
  • Utgångsspänningens noggrannhet: ± 1,0 %
  • Reglering vid ändring av ingångsspänning: ± 1,0 %
  • Reglering av laständring: ± 1,0 %
  • Effektivitet: 94 %
  • Stigtid: 1500 ms, 700 ms vid 230 V AC (full belastning)
  • Utgångsspänningsrippel: 1000 mV
  • Isolationsresistans: 100 MΩ vid 500 V DC (25 °C, 70 % RF)
  • Dielektrisk styrka: I/PO/P: 2 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC
  • Arbetstemperatur: -20°C till +60°C
  • Driftsfuktighet: 0–90 % RF (icke-kondenserande)
  • Vibrationstålighet: 10–500 Hz, 2 G (tester 10 min/cykel, X-, Y-, Z-axlar i 60 min.)
  • Mått: 285 × 185 × 70 mm (L × B × H)
  • Vikt: 4,5 kg
OEM
AM2567
85044090
Ingångsspänning
180–264 V AC, 45–65 Hz
Utgående spänning
0-300 V DC
Utgående ström
8,3 A
Uteffekt
2500 W
Täckning
IP20

Introduktion

Denna manual ger allmänna riktlinjer för installation och underhåll av switchade strömförsörjningar. Det är viktigt att följa alla säkerhetsanvisningar och vid behov konsultera säljaren för specifika instruktioner.

1. Säkerhetsanvisningar

  • Fackmässig installation – Installation och underhåll av strömförsörjningen bör utföras av kvalificerad personal med lämpliga kunskaper och erfarenheter inom elektroteknik.
  • Koppla ifrån nätet – Innan du påbörjar något arbete på strömförsörjningen, koppla alltid bort enheten från elnätet och se till att den inte av misstag kopplas in igen.
  • Skyddsutrustning – Vid hantering av strömförsörjningen, använd lämplig personlig skyddsutrustning såsom isolerande handskar och skyddsglasögon.
  • Jordning – Se till att strömförsörjningen är korrekt jordad för att säkerställa en säker och korrekt funktion av enheten.

2. Installation av strömförsörjningen

  • Placering – Installera strömförsörjningen i ett torrt, välventilerat utrymme, skyddat från direkt solljus, fukt och extrema temperaturer.
  • Montering – Fäst strömförsörjningen på en stabil yta med hjälp av lämpliga fästelement som säkerställer stabilitet och minimerar vibrationer.
  • Utrymme för kylning – Se till att det finns tillräckligt med utrymme runt strömförsörjningen för att avleda värme och möjliggöra korrekt ventilation, så att enheten inte överhettas.

3. Elektrisk anslutning

  • Ingångsanslutning – Anslut strömförsörjningen till elnätet enligt följande beteckningar:
    • L (Live): Fasledare (vanligtvis brun eller svart)
    • N (Neutral): Neutralledare (vanligtvis blå)
    • Jord (jordningssymbol): Skyddsledare (vanligtvis grön/gul)
  • Utgångsanslutning – Strömförsörjningen kan ha en eller flera utgångsterminaler märkta V+ och V-. Om flera utgångar finns och full effekt krävs, måste dessa utgångar kopplas parallellt för att säkerställa en jämn strömfördelning.

4. Underhåll av strömförsörjningen

  • Regelbundna kontroller – Utför regelbundna visuella kontroller av strömförsörjningen för att upptäcka eventuella tecken på skador, såsom överhettning, korrosion eller lösa anslutningar.
  • Rengöring – Håll strömförsörjningen ren och fri från damm. Koppla alltid bort enheten från elnätet innan rengöring. Använd en torr eller lätt fuktad trasa vid rengöring. Använd inte aggressiva rengöringsmedel.
  • Ventilationskontroll – Se till att ventilationsöppningarna inte är blockerade och att eventuella fläktar (om närvarande) fungerar korrekt.
  • Funktionskontroll – Testa regelbundet utgångsspänningen och strömmen för att säkerställa att strömförsörjningen fungerar korrekt.

5. Varningar

  • Risk för elchock – Strömförsörjningar arbetar med hög spänning, vilket kan orsaka allvarliga skador eller dödsfall. Följ alltid säkerhetsanvisningarna och procedurerna.
  • Reparationer – Eventuella reparationer bör endast utföras av kvalificerad personal. Försök inte att reparera utan nödvändig kompetens.
  • Byte av komponenter – Vid utbyte av komponenter, använd endast originalreservdelar som rekommenderas av tillverkaren.

Genom att följa ovanstående riktlinjer säkerställer du en säker och pålitlig drift av den switchade strömförsörjningen.

EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
