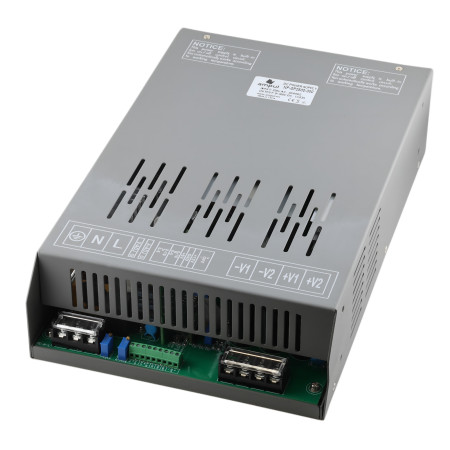

Tápegység 0-300V DC, 8.3A - 2500W

Nagy teljesítményű ipari kapcsolóüzemű tápegység folyamatosan állítható kimeneti feszültséggel és árammal. 2500 W teljesítmény, széles bemeneti feszültségtartomány 180-264 V AC, aktív hűtés, robusztus fém kialakítás, IP20 védettség. Rövidzárlat, túlmelegedés és túlterhelés elleni védelemmel ellátva. Külső vezérlés lehetősége potenciométerrel vagy analóg jellel. Ideális ipari alkalmazásokhoz, szervomotorokhoz és automatizálási rendszerekhez.

710,62 €

710,62 € ÁFA nélkül

710.620963 Áfa nélkül

i
Alkalmazott ÁFA-mérték: 0% . Érvényes ország: Egyesült Államok.

0,35 € környezetvédelmi adót tartalmaz

new_releases Rendelésre
Katalógus lap

Bemutatjuk az IPS-SP-2500 sorozatú, rendkívül megbízható ipari kapcsolóüzemű tápegységeket, amelyeket precízen szabályozott teljesítményt igénylő, igényes alkalmazásokhoz terveztek. Minden modell folyamatos kimeneti feszültség- és áramszabályozást kínál, lehetővé téve az alkalmazások követelményeihez való pontos beállítást. Ezek a robusztus, fém kivitelű, IP20-as védelemmel ellátott tápegységek ideálisak elosztószekrényekbe és ipari rendszerekbe való telepítéshez.

Főbb jellemzők:

  • Változtatható kimeneti feszültség: Folyamatosan állítható 0 V és 300 V DC között precíziós beállító trimmerrel
  • Nagy kimeneti áram: Stabil 8,3 A igényes alkalmazásokhoz
  • Széles bemeneti feszültségtartomány: 180–264 VAC, 45–65 Hz
  • Magas hatásfok: 91% a gazdaságos működésért minimális hőveszteséggel
  • Aktív hűtés: Optimális üzemi hőmérsékletet biztosít még nagy terhelés alatt is

Átfogó védelmi funkciók:

  • Túlterhelés elleni védelem (105%-150%)
  • Túlfeszültség-védelem
  • Rövidzárlatvédelem automatikus helyreállítással
  • Hővédelem ≥ 70 °C-on, automatikus visszaállással 50 °C alá csökkenés esetén

Gyakorlati kialakítás:

  • Standard csavaros sorkapcsok az egyszerű csatlakoztatáshoz
  • LED kijelző a vizuális tápellátás ellenőrzéséhez
  • A tartós fém konstrukció hosszú élettartamot biztosít

Speciális vezérlési funkciók:

  • Külső potenciométer: Feszültség és áram távvezérlésének lehetősége 10 kOhm-os potenciométerrel
  • Analóg feszültségszabályozás: Támogatja a 0-5V/0-10V vezérlőjelet
  • Segédtáp kimenet: 12V 0.5A külső eszközök táplálásához
  • Távoli kapcsolás: Alapértelmezés szerint be, magas szint kikapcsolva (3V-12V)

Ideális alkalmazás:

  • Automatizálási rendszerek: Ipari folyamatok és gyártósorok vezérlése
  • Szervohajtások és motorok: Precíz teljesítményszabályozás különféle hajtásokhoz
  • Távközlési berendezések: Megbízható tápellátás kritikus kommunikációs rendszerekhez
  • Ipari vezérlőrendszerek: Stabil tápellátás PLC-k és egyéb vezérlőelemek számára
  • Teszt- és mérőberendezések: Precíziós tápegység laboratóriumi és tesztalkalmazásokhoz
  • Bejárati kapuk és biztonsági rendszerek: Szünetmentes tápegység biztonsági elemekhez

Műszaki adatok:

  • Bemeneti feszültség: 180-264VAC, 45-65Hz
  • Kimeneti feszültség: 0-300V DC
  • Kimeneti áram: max. 8,3 A (300 V egyenáram)
  • Kimeneti feszültség pontossága: ± 1,0%
  • Szabályozás bemeneti feszültség változtatása esetén: ± 1,0%
  • Terhelésváltozás szabályozása: ± 1,0%
  • Hatékonyság: 94%
  • Emelkedési idő: 1500 ms, 700 ms 230 V AC feszültségnél (teljes terhelés)
  • Kimeneti feszültségingadozás: 1000 mV
  • Szigetelési ellenállás: 100 MΩ 500 V DC feszültségnél (25 °C, 70% relatív páratartalom)
  • Dielektromos szilárdság: I/PO/P: 2 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC
  • Üzemi hőmérséklet: -20°C és +60°C között
  • Üzemi páratartalom: 0-90% relatív páratartalom (nem lecsapódó)
  • Rezgésállóság: 10-500 Hz, 2 G (10 perc/ciklus, X, Y, Z tengelyek 60 percig)
  • Méretek: 285 × 185 × 70 mm (H × Sz × M)
  • Súly: 4,5 kg
OEM
AM2567
85044090
Bemeneti feszültség
180–264 V AC, 45–65 Hz
Kimeneti feszültség
0-300 V DC
Kimeneti áram
8,3 A
Kimeneti teljesítmény
2500 W
Borító
IP20

Bevezetés

Ez a kézikönyv általános iránymutatásokat nyújt a kapcsolt tápegységek telepítéséhez és karbantartásához. Fontos betartani minden biztonsági előírást, és szükség esetén konzultálni a forgalmazóval a specifikus utasításokkal.

1. Biztonsági előírások

  • Szakértői telepítés – A tápegység telepítését és karbantartását képesített szakembereknek kell végezniük, akik megfelelő ismeretekkel és tapasztalattal rendelkeznek az elektrotechnika területén.
  • Hálózati csatlakozás megszakítása – Mielőtt bármilyen munkát végezne a tápegységen, mindig válassza le az eszközt az elektromos hálózatról, és gondoskodjon arról, hogy ne történjen véletlen csatlakozás.
  • Védőeszközök – A tápegység kezelésekor használjon megfelelő személyi védőfelszerelést, például szigetelő kesztyűt és védőszemüveget.
  • Földelés – Győződjön meg róla, hogy a tápegység megfelelően földelve van, így biztosítva az eszköz biztonságát és helyes működését.

2. Tápegység telepítése

  • Elhelyezés – Telepítse a tápegységet száraz, jól szellőző helyen, közvetlen napfény, nedvesség és szélsőséges hőmérsékletek elől védve.
  • Rögzítés – Rögzítse a tápegységet egy stabil felületre megfelelő rögzítőelemekkel, amelyek biztosítják a stabilitást és minimalizálják a rezgéseket.
  • Hűtési tér – Biztosítson elegendő helyet a tápegység körül a hőelvezetéshez és a megfelelő szellőzéshez, hogy elkerülje az eszköz túlmelegedését.

3. Elektromos csatlakozás

  • Bemeneti csatlakozás – Csatlakoztassa a tápegységet az elektromos hálózathoz a következő jelölések szerint:
    • L (Live): Fázisvezető (általában barna vagy fekete)
    • N (Neutral): Semleges vezető (általában kék)
    • Föld (földelési szimbólum): Védővezető (általában zöld-sárga)
  • Kimeneti csatlakozás – A tápegység egy vagy több kimeneti csatlakozóval rendelkezhet, amelyeket V+ és V- jelzéssel látnak el. Ha több kimenet áll rendelkezésre és teljes teljesítményre van szükség, ezeket a kimeneteket párhuzamosan kell összekapcsolni az egyenletes áramelosztás érdekében.

4. A tápegység karbantartása

  • Rendszeres ellenőrzések – Végezzen rendszeres vizuális ellenőrzéseket a tápegységen, hogy észrevegyen esetleges károsodás jeleit, mint például túlmelegedés, korrózió vagy laza csatlakozások.
  • Tisztítás – Tartsa a tápegységet tisztán és pormentesen. Mielőtt tisztítaná, mindig válassza le az eszközt a hálózatról. Tisztításhoz használjon száraz vagy enyhén nedves ruhát. Ne használjon agresszív tisztítószereket.
  • Szellőzés ellenőrzése – Győződjön meg róla, hogy a szellőzőnyílások nincsenek eltömődve, és hogy a ventilátorok (ha vannak) megfelelően működnek.
  • Funkcionális tesztelés – Rendszeresen ellenőrizze a kimeneti feszültséget és áramot, hogy biztosítsa a tápegység helyes működését.

5. Figyelmeztetések

  • Elektromos áram általi áramütés veszélye – A tápegységek magas feszültséggel működnek, ami súlyos sérülést vagy halált okozhat. Mindig tartsa be a biztonsági előírásokat és eljárásokat.
  • Javítások – Bármilyen javítást csak képesített szakemberek végezhetnek. Ne próbálkozzon javításokkal a szükséges képesítés nélkül.
  • Alkatrészek cseréje – Az alkatrészek cseréjekor csak a gyártó által javasolt eredeti pótalkatrészeket használja.

A fent említett utasítások betartásával biztosítható a kapcsolt tápegység biztonságos és megbízható működése.

EU importőr: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Csehország,
