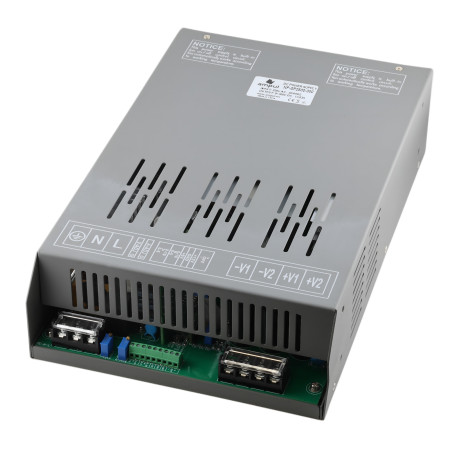

Virtalähde 0–300 V DC, 8,3 A – teollisuuslaatu
zoom_out_map
chevron_left chevron_right

Virtalähde 0–300 V DC, 8,3 A – 2500 W

Tehokas teollisuuskäyttöön tarkoitettu kytkentävirtalähde, jossa on jatkuvasti säädettävä lähtöjännite ja -virta. Teho 2500 W, laaja tulojännitealue 180–264 V AC, aktiivinen jäähdytys, kestävä metallirakenne, IP20. Varustettu suojauksella oikosulkua, ylikuumenemista ja ylikuormitusta vastaan. Ulkoinen ohjaus potentiometrillä tai analogisella signaalilla on mahdollista. Ihanteellinen teollisuussovelluksiin, servomoottoreihin ja automaatiojärjestelmiin.

710,62 €

710,62 € excl. VAT

710.620963 Veroton

i
Sovellettava ALV on 0% maassa Yhdysvallat.

Sisältää 0,35 € ekoveroa

new_releases Tilaa
Luetteloarkki

Esittelyssä IPS-SP-2500-sarja erittäin luotettavia teollisuuskäyttöön tarkoitettuja kytkentävirtalähteitä, jotka on suunniteltu vaativiin sovelluksiin, jotka vaativat tarkasti säädettyä tehoa. Jokainen malli tarjoaa portaattoman lähtöjännitteen ja -virran säädön, mikä mahdollistaa tarkan säätämisen sovellustesi vaatimusten mukaan. Nämä kestävät, metallirakenteiset ja IP20-suojausluokan virtalähteet sopivat ihanteellisesti asennettaviksi jakelukaappeihin ja teollisuusjärjestelmiin.

Tärkeimmät ominaisuudet:

  • Muuttuva lähtöjännite: Portaattomasti säädettävissä 0 V:sta 300 V DC:hen tarkkuussäätötrimmerillä
  • Korkea lähtövirta: Vakaa 8,3 A vaativiin sovelluksiin
  • Laaja tulojännitealue: 180–264 VAC, 45–65 Hz
  • Korkea hyötysuhde: 91 % taloudelliseen käyttöön ja minimaaliseen lämpöhäviöön
  • Aktiivinen jäähdytys: Varmistaa optimaalisen käyttölämpötilan myös suurella kuormituksella

Kattavat suojaustoiminnot:

  • Ylikuormitussuoja (105%-150%)
  • Ylijännitesuoja
  • Oikosulkusuoja automaattisella palautumisella
  • Lämpösuoja ≥ 70 °C:ssa ja automaattinen palautuminen alle 50 °C:n lämpötilassa

Käytännöllinen muotoilu:

  • Standardi ruuviliittimet helppoa liitäntää varten
  • LED-merkkivalo visuaaliseen virranvalvontaan
  • Kestävä metallirakenne takaa pitkän käyttöiän

Edistyneet ohjaustoiminnot:

  • Ulkoinen potentiometri: Jännitteen ja virran kauko-ohjausmahdollisuus 10 kOhmin potentiometrillä
  • Analoginen jännitteen säätö: Tukee 0-5V/0-10V ohjaussignaalia
  • Lisävirtalähde: 12 V 0,5 A ulkoisten laitteiden virransyöttöön
  • Etäkytkentä: Oletusarvoisesti päällä, korkea taso pois päältä (3V-12V)

Ihanteellinen sovellus:

  • Automaatiojärjestelmät: Teollisuusprosessien ja tuotantolinjojen ohjaus
  • Servokäytöt ja -moottorit: Tarkka tehonsäätö erilaisille käyttölaitteille
  • Televiestintälaitteet: Luotettavaa virtaa kriittisille viestintäjärjestelmille
  • Teollisuuden ohjausjärjestelmät: Vakaa virransyöttö PLC:ille ja muille ohjauselementeille
  • Testaus- ja mittauslaitteet: Tarkkuusvirtalähde laboratorio- ja testaussovelluksiin
  • Sisäänkäyntiportit ja turvajärjestelmät: Keskeytymätön virransyöttö turvaelementeille

Tekniset tiedot:

  • Tulojännite: 180–264 VAC, 45–65 Hz
  • Lähtöjännite: 0–300 V DC
  • Lähtövirta: enint. 8,3 A (300 V tasavirta)
  • Lähtöjännitteen tarkkuus: ± 1,0 %
  • Säätö tulojännitteen muuttuessa: ± 1,0 %
  • Kuormanmuutoksen säätö: ± 1,0 %
  • Hyötysuhde: 94 %
  • Nousuaika: 1500 ms, 700 ms 230 V AC:llä (täysi kuormitus)
  • Lähtöjännitteen rippeli: 1000 mV
  • Eristysresistanssi: 100 MΩ 500 V DC:ssä (25 °C, 70 % RH)
  • Dielektrinen lujuus: I/PO/P: 2 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC
  • Käyttölämpötila: -20°C - +60°C
  • Käyttökosteus: 0–90 % suhteellinen kosteus (ei tiivistyvä)
  • Tärinänkestävyys: 10–500 Hz, 2 G (10 min/sykli testit, X-, Y- ja Z-akselit 60 minuutin ajan)
  • Mitat: 285 × 185 × 70 mm (P × L × K)
  • Paino: 4,5 kg
OEM
AM2567
85044090
Tulojännite
180–264 V AC, 45–65 Hz
Lähtöjännite
0-300 V DC
Lähtövirta
8,3 A
Lähtöteho
2500 W
Kattavuus
IP20

Johdanto

Tämä opas tarjoaa yleisohjeet kytkettyjen virtalähteiden asentamiseen ja huoltoon. On tärkeää noudattaa kaikkia turvallisuusohjeita ja tarvittaessa konsultoida myyjää tarkempien ohjeiden osalta.

1. Turvallisuusohjeet

  • Ammattitaitoinen asennus – Virtalähteen asennuksen ja huollon tulisi suorittaa pätevällä henkilöstöllä, jolla on asianmukaiset tiedot ja kokemusta sähkötekniikan alalta.
  • Sähköverkon katkaisu – Ennen minkä tahansa työn aloittamista virtalähteen parissa, irrota laite aina sähköverkosta ja varmista, ettei se liity tahattomasti takaisin.
  • Suojausvälineet – Käytä virtalähdettä käsitellessäsi asianmukaisia henkilökohtaisia suojavarusteita, kuten eristyskäsineitä ja suojalaseja.
  • Maadoitus – Varmista, että virtalähde on oikein maadoitettu, jotta laitteen turvallisuus ja oikea toiminta on taattu.

2. Virtalähteen asennus

  • Sijoittelu – Asenna virtalähde kuivaan, hyvin tuuletettuun tilaan, joka on suojattu suorasta auringonvalosta, kosteudesta ja äärimmäisistä lämpötiloista.
  • Kiinnitys – Kiinnitä virtalähde tukevalle pinnalle sopivilla kiinnikkeillä, jotka varmistavat vakauden ja minimoivat tärinän.
  • Jäähdytystila – Varmista, että virtalähteen ympärillä on riittävästi tilaa lämmön poistumiselle ja asianmukaiselle ilmanvaihdolle, jotta laite ei ylikuumene.

3. Sähköliitäntä

  • Tuloliitäntä – Kytke virtalähde sähköverkkoon seuraavien merkintöjen mukaisesti:
    • L (Live): Vaihejohdin (yleensä ruskea tai musta)
    • N (Neutral): Nollajohdin (yleensä sininen)
    • Maadoitus (maadoitussymboli): Suojajohto (yleensä vihreä-keltainen)
  • Poistoliitäntä – Virtalähteessä voi olla yksi tai useampi ulostulojohdin, jotka on merkitty V+ ja V-. Jos käytettävissä on useampi ulostulo ja tarvitaan laitteen täydellinen teho, nämä ulostulot tulee yhdistää rinnan, jotta virran jakautuminen on tasainen.

4. Virtalähteen huolto

  • Säännölliset tarkastukset – Suorita säännöllisiä visuaalisia tarkastuksia virtalähteen kunnon varmistamiseksi, kuten mahdollisten vaurioiden, ylikuumenemisen, korroosion tai löysien liitosten havaitsemiseksi.
  • Puhdistus – Pidä virtalähde puhtaana ja pölyttömänä. Irrota laite aina sähköverkosta ennen puhdistusta. Käytä puhdistukseen kuivaa tai kevyesti kosteaa liinaa. Älä käytä aggressiivisia puhdistusaineita.
  • Ilmanvaihdon tarkistus – Varmista, että ilmanvaihtoaukot eivät ole tukossa ja että mahdolliset tuulettimet toimivat oikein.
  • Toimintatarkastus – Testaa säännöllisesti ulostulojännite ja virta, jotta laitteen oikea toiminta on varmistettu.

5. Varotoimenpiteet

  • Sähköiskun vaara – Virtalähteet toimivat korkeajännitteellä, joka voi aiheuttaa vakavia vammoja tai kuoleman. Noudata aina turvallisuusohjeita ja -menettelyjä.
  • Korjaukset – Kaikki korjaukset tulee suorittaa vain pätevän henkilöstön toimesta. Älä yritä tehdä korjauksia ilman tarvittavaa pätevyyttä.
  • Komponenttien vaihto – Kun vaihdat komponentteja, käytä vain valmistajan suosittelemia alkuperäisiä varaosia.

Noudattamalla yllä olevia ohjeita varmistat kytketyn virtalähteen turvallisen ja luotettavan toiminnan.

EU-tuonti: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tšekin tasavalta,
