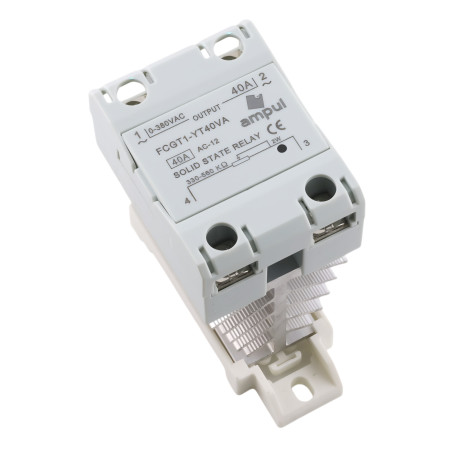

SSR spänningsregulator med kylning, 500kOhm, 0-380VAC

Kontaktlös spänningsregulator SSR VA med kylning, 500kOhm/0-380VAC

Name: Kontaktlös spänningsregulator SSR VA med kylning, 500kOhm/0-380VAC
Brand: AMPUL
SKU: AM0177
Price: 10.93 EUR
Availability: InStock

Max. kopplad ström

10,93 €

10,93 € excl. VAT

10.932628 Exkl. moms

I lager

Kvantitet

Katalogblad

Beskrivning

SSR (Solid State Relay) är ett elektroniskt relä utan rörliga delar som används för att styra elektriska kretsar. Till skillnad från traditionella elektromekaniska reläer som använder ett elektromagnetiskt fält för att styra kontakter, använder SSR halvledarelement som transistorer, tyristorer eller triacer för att styra elektriska kretsar. SSR kan användas för att styra kraftenheter som lampor, värmesystem, motorstyrenheter, elektriska pumpar och andra elektroniska enheter som kräver koppling eller reglering av hög effekt. SSR är populära för sin tillförlitlighet, höga kopplingshastighet, tysta drift och enkla integration med andra elektroniska komponenter.

Kontaktskydd

DIN-skena montering

Aluminiumkylning, för kopplingsströmmar över 40A rekommenderar vi att man installerar en fläkt i fördelningscentralen.

Avstängningstid: ≤10ms

Spänningsfall: ≤1,5V

Arbetstemperatur: -30 - +75°C

Isolationsmotstånd: 1000 MOhm

Styrström: 25mA

Vikt: 10A, 25A (170g), 40A (180g), 60A, 80A (291g), 100A, 102A (332g)

Datablad

Motstånd: 500 kOhm
Utgående spänning: 0-380 V AC
Täckning: IP22
Installation: DIN
Isoleringsresistans: 1000 MΩ
Dielektrisk styrka: 2500 V AC

Manual

Denna guide beskriver hur man korrekt ansluter ett elektroniskt SSR-relä för reglering av växelspänning (0–250 V AC) med hjälp av en panelmonterad potentiometer LA42DWQ-22 (2 W). Kopplingen är lämplig för styrning av motorer, värmeelement eller belysning.

Beteckning av SSR-anslutningar

Anslutning 1 – AC IN (L) – ingående fas för växelspänning
Anslutning 2 – AC OUT (L′) – utgående fas till lasten
Anslutning 3 – potentiometer (Z1) – yttre terminal på potentiometern
Anslutning 4 – potentiometer (Z2) – mittterminal (slidkontakt) på potentiometern

Anslutning av potentiometern LA42DWQ-22

Z1 (yttre terminal) – anslut till terminal 3 på SSR
Z2 (mitt – slidkontakt) – anslut till terminal 4 på SSR
Z3 (andra yttre terminalen) – används vanligtvis inte i denna applikation (lämnas oansluten)

Anslutningssteg

Steg 1: Kontrollera att kretsen är frånkopplad från elnätet.
Steg 2: Anslut nätspänningen 230 V AC:
- L till anslutning 1 (AC IN)
- Last (apparat) mellan anslutning 2 (AC OUT) och N
Steg 3: Anslut potentiometern:
- Z1 → terminal 3 på SSR
- Z2 → terminal 4 på SSR
Steg 4: Montera potentiometern i panelöppningen (Ø 22 mm).
Steg 5: Kontrollera anslutningarna, slå på strömmen och justera SSR:s utgångsspänning genom att vrida på LA42DWQ-22-reglaget.
