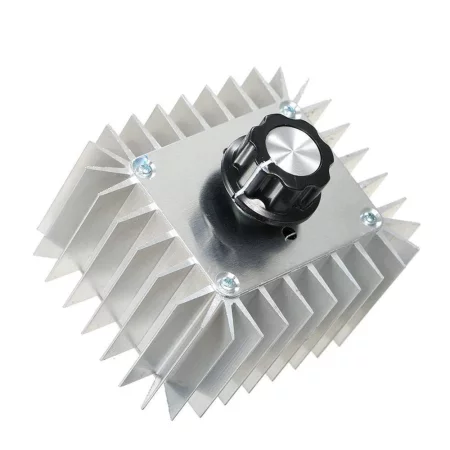

Regulator napetosti, hitrost elektromotorja SCR 230V AC maks. 5000W

SCR regulator je zasnovan za gladko regulacijo izhodne izmenične napetosti in s tem moči priključene obremenitve. Običajno se uporablja za regulacijo grelnih elementov in žarnic z žarilno nitko ali za krmiljenje preprostih AC motorjev s komutatorjem. Zasnova z aluminijastim hladilnim telesom je zasnovana za odvajanje toplotnih izgub pri večjih obremenitvah.

Tehnične specifikacije

• Vhodna napetost: 230 V AC
• Izhodna napetost: AC 0–230 V (pri regulaciji iz nizke napetosti je mogoče doseči približno 20 V)
• Največja moč: 5000 W (kratkotrajno)
• Priporočena neprekinjena obremenitev: do 2200 W (pri sobni temperaturi)
• Učinkovitost: ≥ 90 %
• Dimenzije: 85 × 70 × 40 mm (brez gumba za upravljanje in priključkov)
• Material: aluminijast hladilnik/pokrov za boljše odvajanje toplote
• Delovna vlažnost: 0–95 %
• Uporaba: samo za notranjo montažo

Funkcije in lastnosti

• Neprekinjena regulacija izhodne napetosti z vrtljivim potenciometrom
• Vijačne sponke za priključitev žic
• Zasnovan predvsem za uporovne obremenitve (grelniki, žarnice z žarilno nitko)
• Možna uporaba za preproste AC motorje s komutatorjem (npr. vrtalniki, sesalniki, nekateri ventilatorji brez kondenzatorja)
• Ni namenjeno za stikalne napajalnike in induktivne obremenitve; neprimerno za indukcijske kuhalnike in večino LED svetlobnih virov.
• Za regulacijo mora biti priključena obremenitev.
• Ni priporočljivo za uporabo z napravami, ki se napajajo iz omrežja 110 V

Idealno za

• Regulacija moči grelnih tuljav, grelnikov in radiatorjev
• Nadzor svetlosti žarnic in drugih žarnic z žarilno nitko
• Regulacija hitrosti izbranih preprostih AC motorjev brez kondenzatorja
• Laboratorijske in delavniške aplikacije za nemoteno regulacijo moči uporovnih bremen

Vsebina paketa

• 1× SCR regulator napetosti/moči

Zakaj izbrati ta izdelek?

• Širok razpon regulacije izhodne napetosti za uporovne obremenitve
• Aluminijasta konstrukcija za učinkovitejše odvajanje toplote
• Enostavno krmiljenje in priklop potenciometra prek vijačnih sponk
• Primerna rešitev za aplikacije, kjer je potreben stalen nadzor moči brez povratne zanke

Navodila za namestitev in uporabo

• Za pravilno regulacijo napetosti mora biti obremenitev priključena
• Primerno samo za preproste AC motorje s komutatorjem (npr. vrtalniki, sesalniki, nekateri ventilatorji brez kondenzatorja)
• Ni primerno za enofazne indukcijske motorje z delovnim kondenzatorjem (PSC) – obstaja nevarnost izgube navora, pregrevanja in hrupa.
• Za kondenzatorske motorje priporočamo uporabo posebnega regulatorja hitrosti za motorje PSC ali regulatorja z avtotransformatorjem.
• Pri večjih obremenitvah zagotovite zadostno prezračevanje in odvajanje toplote iz hladilnika

Varnostno obvestilo

• Izdelek deluje z izmenično napetostjo 230 V – nevarnost električnega udara
• Namestitev in priključitev lahko izvede le ustrezno usposobljena oseba.
• Pred namestitvijo ali vzdrževanjem vedno izključite napravo iz električnega omrežja.
• Ne prekoračite največje dovoljene moči in upoštevajte priporočeno neprekinjeno obremenitev.
• Napravo zaščitite pred vlago, prahom in mehanskimi poškodbami.
• Uporabljajte samo v zaprtih prostorih z ustreznim prezračevanjem.
