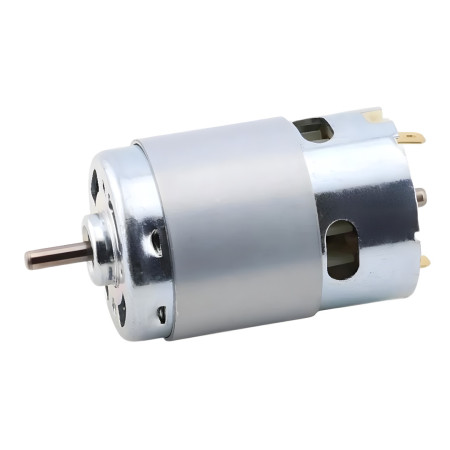

Silnik prądu stałego 895, 12/24 V, podwójne łożysko kulkowe

Silnik szczotkowy prądu stałego o rozmiarze 895 został zaprojektowany do zastosowań wymagających kompaktowego, szybkiego napędu. Nadaje się do zasilania prądem stałym 12 V lub 24 V oraz do konstrukcji wymagających prostej regulacji prędkości za pomocą PWM i stabilnego mechanicznego podparcia wału.

Dane techniczne

• Napięcie zasilania (w zależności od wariantu: 12 V DC / 24 V DC)
• Prędkość znamionowa (w zależności od wariantu): 3000, 6000, 7500, 10000, 15000, 20000 obr./min
• Typ silnika: szczotkowy prądu stałego
• Budowa: magnes trwały
• Łożysko: podwójne łożysko kulkowe
• Numer modelu: 895
• Wymiary korpusu silnika: długość 72 mm, średnica 50 mm
• Wał: średnica 5 mm, występ 16 mm
• Średnica przednia (część przednia): 18 mm
• Odległość między pinami z tyłu: 6 mm
• Prąd roboczy: 7–12 A
• Prąd rozruchowy: 12 A
• Prąd bez obciążenia: 1,2-1,5 A
• Prąd obciążenia: 12–18 A
• Prąd ciągły (określony przez producenta): 10–20 A
• Funkcja ochronna: szczelna przed kapaniem

Funkcje i cechy

• Komutacja szczotkowa do prostego zasilania i sterowania
• Wysoka prędkość dla napędów wymagających szybkiej reakcji
• Podwójne łożysko kulkowe zapewniające stabilniejszą pracę i większą odporność na obciążenia promieniowe
• Magnes trwały do kompaktowej konstrukcji
• Zaciski z oznaczoną polaryzacją: styk dodatni (dwa nacięcia), styk ujemny (jedno nacięcie)

Idealny dla

• Napędy DIY i prototypowe na 12 V / 24 V DC
• Małe mechanizmy, przekładnie i jednostki napędowe z regulacją prędkości
• Konstrukcje modelowe i hobbystyczne wymagające większych prędkości
• Wentylatory, urządzenia odśrodkowe i inne mechanizmy obrotowe zgodnie z projektem mechanicznym

Zawartość opakowania

• Silnik prądu stałego 895 (1 szt.)

Dlaczego warto wybrać ten produkt?

• Obsługuje dwa popularne rodzaje zasilania: 12 V i 24 V DC
• Zdefiniowane wymiary mechaniczne ułatwiające integrację ze strukturą
• Łożysko kulkowe odpowiednie do zastosowań wymagających większej prędkości
• Proste podłączenie elektryczne i sterowanie za pomocą sterownika PWM

Instrukcja instalacji i obsługi

• Zapewnij źródło zasilania z odpowiednim zapasem prądu, biorąc pod uwagę prąd rozruchowy silnika.
• Aby kontrolować prędkość, należy użyć sterownika PWM przeznaczonego do silników prądu stałego i odpowiedniego obciążenia prądowego.
• Podczas montażu należy zapewnić wyrównanie wału i prawidłowe osadzenie mechaniczne, aby uniknąć nadmiernego obciążenia łożysk.
• Sprawdź polaryzację połączenia zgodnie z oznaczeniami na zaciskach.

Informacja o bezpieczeństwie

• Silnik jest urządzeniem obrotowym, należy więc zadbać o osłonięcie ruchomych części i uniemożliwić ich kontakt z wałem i elementami obrotowymi.
• Nieprawidłowy dobór przewodów i źródła zasilania może spowodować przegrzanie; należy używać przewodów o właściwym przekroju i bezpieczników.
• Nie należy uruchamiać zablokowanego silnika. Może to spowodować znaczny wzrost prądu i uszkodzenie silnika lub zasilacza.
