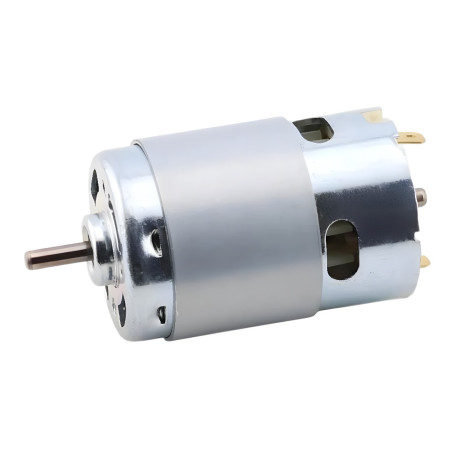

Likströmsmotor 895, 12/24V, dubbelkullager

Borstmotorn i storlek 895 är konstruerad för tillämpningar som kräver en kompakt höghastighetsdrift. Den är lämplig för 12 V eller 24 V DC-strömförsörjning och för konstruktioner där enkel hastighetsreglering via PWM och stabilt mekaniskt axelstöd krävs.

Tekniska specifikationer

• Matningsspänning (beroende på variant: 12 V DC / 24 V DC
• Nominellt varvtal (beroende på variant): 3000, 6000, 7500, 10000, 15000, 20000 varv/min
• Motortyp: DC-borste
• Konstruktion: permanentmagnet
• Lager: dubbelt kullager
• Modellnummer: 895
• Motorkroppens mått: längd 72 mm, diameter 50 mm
• Axel: diameter 5 mm, utsprång 16 mm
• Främre diameter (främre del): 18 mm
• Stiftavstånd på baksidan: 6 mm
• Arbetsström: 7–12 A
• Startström: 12 A
• Tomgångsström: 1,2–1,5 A
• Lastström: 12–18 A
• Kontinuerlig ström (specificerad av tillverkaren): 10–20 A
• Skyddande funktion: droppsäker

Funktioner och egenskaper

• Borstkommutering för enkel strömförsörjning och styrning
• Hög hastighet för drivenheter som kräver snabb respons
• Dubbelkullager för stabilare drift och högre motståndskraft mot radiella belastningar
• Permanentmagnet för kompakt design
• Terminaler med markerad polaritet: positiv kontakt (två hack), negativ kontakt (ett hack)

Idealisk för

• Gör-det-själv- och prototypdrivningar för 12 V / 24 V DC
• Små mekanismer, kugghjul och drivenheter med hastighetsreglering
• Modell- och hobbykonstruktioner som kräver högre hastigheter
• Fläktar, centrifugalapplikationer och andra roterande mekanismer enligt mekanisk design

Paketinnehåll

• Likströmsmotor 895 (1 st.)

Varför välja den här produkten?

• Stöder två vanliga strömförsörjningsalternativ: 12 V och 24 V DC
• Definierade mekaniska dimensioner för enklare integration i strukturen
• Kullager lämpliga för applikationer med högre hastigheter
• Enkel elektrisk anslutning och styrningsmöjlighet med en PWM-styrenhet

Installations- och bruksanvisning

• Se till att det finns en strömförsörjning med tillräcklig strömreserv med hänsyn till motorns startström.
• För att styra hastigheten, använd en PWM-regulator avsedd för likströmsmotorer och lämplig strömbelastning.
• Säkerställ axeluppriktning och korrekt mekanisk placering under monteringen för att undvika överbelastning på lagren.
• Kontrollera anslutningens polaritet enligt terminalmarkeringarna.

Säkerhetsmeddelande

• Motorn är en roterande enhet; se till att rörliga delar är täckta och undvik kontakt med axeln och roterande element.
• Felaktig dimensionering av kablar och strömkälla kan orsaka överhettning; använd lämpliga ledarareor och säkringar.
• Kör inte motorn med blockerad motor; detta kan orsaka en betydande ökning av strömmen och skada motorn eller strömförsörjningen.
