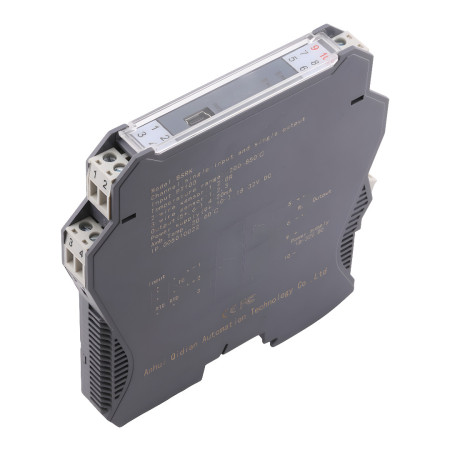

BSRK TC/RTD izolator signala/pretvaratelj temperature

Visokoprecizni pretvarač temperaturnog signala za termoelemente (K, E, S, B, J, T, R, N) i otporne senzore (Pt100, Cu50, Cu100). Uređaj pretvara temperaturni signal u standardni strujni ili naponski izlaz (4-20 mA / 0-10 V) i osigurava galvansku izolaciju između ulaza, izlaza i napajanja. Pogodan za industrijsku kontrolu, mjerenje i automatizaciju.

Tehničke specifikacije

• Ulazni signal: Termoelement K, E, S, B, J, T, R, N / otporni senzor Pt100, Cu50 (ovisno o varijanti)
• Izlazni signal: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programabilno) (ovisno o varijanti)
• Izolacija: 3-kanalna – ulaz/izlaz/napajanje
• Napajanje: DC 24 V ± 10%
• Potrošnja struje: ≤ 70 mA (1 ulaz / 1 izlaz), ≤ 100 mA (2 ulaza / 2 izlaza)
• Točnost: ± 0,2% pune ljestvice (opcionalno do 0,1%)
• Temperaturno odstupanje: 0,005% FS/°C (−20°C ~ +55°C)
• Izolacijski napon: 1500 V AC / 1 min
• Otpor izolacije: ≥ 100 MΩ (između ulaza, izlaza i napajanja)
• Radna temperatura i vlažnost: −20 °C ~ +55 °C, rel. vlažnost ≤ 80%
• Dimenzije:
  • 1 ulaz 1 izlaz, 1 ulaz 2 izlaza: 12,5 x 110 x 118,9 mm
  • 1 ulaz 4 izlaza, 1 ulaz 4 izlaza, 2 ulaza 2 izlaza: 17,7 x 110 x 118,9 mm
• Težina: 0,3 kg
• Montaža: DIN šina 35 mm
• Kućište: ABS plastika
• Certifikacija: CE, FCC, RoHS, u skladu s GB/T 18268 (IEC 61326-1)

Funkcije i značajke

• Podrška za termoelemente i detektore otporne temperature (RTD)
• Programabilni raspon ulaza i izlaza
• Trostruka galvanska izolacija jamči stabilnost mjerenja
• Brzi odziv (otprilike 0,3 s) i visoka točnost signala
• Digitalno, potpuno inteligentno upravljanje i visoka otpornost na smetnje
• LED indikator statusa: PWR (zeleno), ALM (crveno – preopterećenje ili ulazna greška)
• Montaža na standardnu DIN šinu od 35 mm

Idealno za

• PLC i DCS upravljački sustavi
• Industrijsko mjerenje i automatizacija
• Praćenje temperature u laboratorijima i proizvodnim procesima
• Integracija aplikacija s galvanskom izolacijom signala

Sadržaj paketa

• 1× pretvarač temperaturnog signala

Varijante

• 1 ulaz 1 izlaz
• 1 ulaz 2 izlaza
• 2 ulaza 2 izlaza

Zašto odabrati ovaj proizvod?

• Visoka točnost i stabilnost mjerenja
• Galvanska izolacija za povećanu sigurnost sustava
• Jednostavno sastavljanje i konfiguracija
• Kompatibilnost sa širokim rasponom senzora i industrijskih sustava
