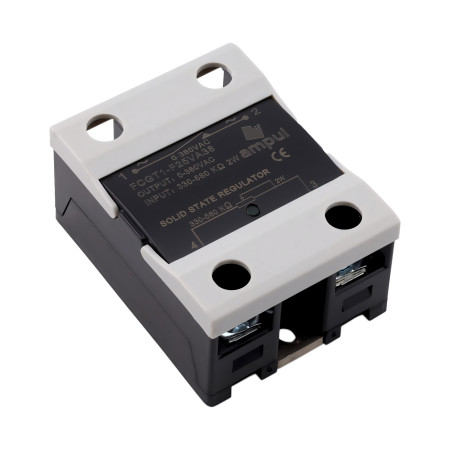

Régulateur de tension sans contact SSR VA, 500 kOhm/0-380 VCA
Le relais statique (SSR) est un relais électronique sans pièces mobiles utilisé pour contrôler les circuits électriques. Contrairement aux relais électromécaniques traditionnels qui utilisent un champ électromagnétique pour contrôler les contacts, le SSR utilise des éléments semi-conducteurs tels que des transistors, des thyristors ou des triacs pour contrôler les circuits électriques. Les SSR peuvent être utilisés pour contrôler des appareils de puissance tels que des éclairages, des systèmes de chauffage, des contrôleurs de moteur, des pompes électriques et d'autres appareils électroniques nécessitant une commutation ou une régulation de puissance élevée. Les SSR sont appréciés pour leur fiabilité, leur vitesse de commutation élevée, leur fonctionnement silencieux et leur intégration facile avec d'autres composants électroniques.
Cette variante permet de réguler en douceur la tension alternative 0-380V AC à l'aide d'un potentiomètre de 500 kOhm/2W (d'autres dans la gamme de 470-560 kOhm peuvent également être utilisés).
Indication de déclenchement du relais via LED
Couverture de contact
Les relais avec des courants de commutation supérieurs à 10 A doivent être refroidis !
Temps d'arrêt : ≤ 10 ms
Chute de tension : ≤ 1,5 V
Dimensions : 58,5 x 45,5 x 29 mm
Température de fonctionnement : -30 - +75°C
Résistance d'isolement : 1000 MOhm
Courant de commande : 25 mA
Poids : 80 g
- La résistance
- 500 kOhm
- Tension de sortie
- 0-380 V AC
- Couverture
- IP22
- La resistance d'isolement
- 1000 MΩ
- Rigidité diélectrique
- 2500 V AC
Branchement du relais SSR VA avec potentiomètre LA42DWQ-22
Ce guide explique comment connecter correctement un relais électronique SSR pour la régulation de la tension alternative (0–250 V AC) à l’aide du potentiomètre de panneau LA42DWQ-22 (2 W). Ce branchement convient pour le contrôle de moteurs, d’éléments chauffants ou d’éclairages.
Désignation des bornes du SSR
- Borne 1 – AC IN (L) – phase d’entrée de la tension alternative
- Borne 2 – AC OUT (L′) – phase de sortie vers la charge
- Borne 3 – potentiomètre (Z1) – borne externe du potentiomètre
- Borne 4 – potentiomètre (Z2) – borne centrale (curseur) du potentiomètre
Branchement du potentiomètre LA42DWQ-22
- Z1 (borne externe) – à connecter à la borne 3 du SSR
- Z2 (centrale – curseur) – à connecter à la borne 4 du SSR
- Z3 (deuxième borne externe) – dans cette application, elle n’est généralement pas utilisée (laisser libre)
Étapes de branchement
- Étape 1 : Assurez-vous que le circuit est déconnecté du réseau électrique.
- Étape 2 : Connectez la tension secteur 230 V AC :
- L sur la borne 1 (AC IN)
- Charge (appareil) entre la borne 2 (AC OUT) et N
- Étape 3 : Connectez le potentiomètre :
- Z1 → borne 3 du SSR
- Z2 → borne 4 du SSR
- Étape 4 : Fixez le potentiomètre dans le trou du panneau (Ø 22 mm).
- Étape 5 : Vérifiez les connexions, mettez sous tension et ajustez la tension de sortie du SSR en tournant le bouton du LA42DWQ-22.
Avertissements de sécurité
- Le SSR utilisé à un courant supérieur à 10 A doit être équipé d’un dissipateur thermique.
- Utilisez des fils de section appropriée.
- Intégrez un fusible ou un disjoncteur dans le circuit.
- L’installation doit être effectuée uniquement par du personnel qualifié.
