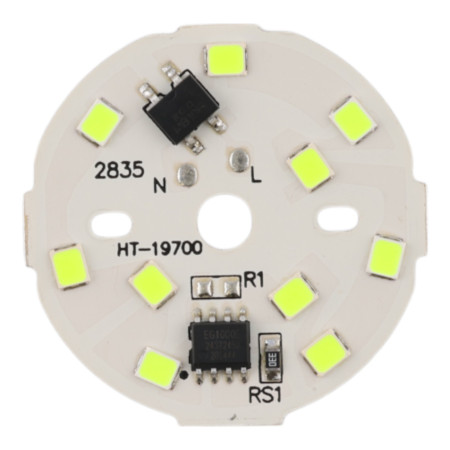

LED-moduuli pyöreä 3W, ⌀34mm, 220-240V AC, useita värejä

Pyöreä LED-moduuli verkkovirtalähteelle 220–240 V AC on suunniteltu kompakteihin valaisimiin ja valaistussovelluksiin, joissa vaaditaan helppoa integrointia piirilevylle. Moduuli on saatavana useissa valonvärivaihtoehdoissa (vihreä, punainen, sininen).

Tekniset tiedot

• Tuotekoodi: AM1911
• Nimellinen virrankulutus: 3 W
• Virtalähde: 220–240 V AC
• LED-tyyppi: 2835 SMD
• LEDien lukumäärä: 10
• Ulkohalkaisija: 34 mm
• Säteen kulma: 120–130°
• Valovoimakkuus: 270–300 lm
• Vaalean värin vaihtoehdot: vihreä, punainen, sininen

Toiminnot ja ominaisuudet

• Kompakti pyöreä muotoilu sopii integroitavaksi pieniin valaisimiin
• Laaja valokeila tasaisen valaistuksen takaamiseksi valaisimen sisällä
• SMD LED 2835 -kiinnitys standardiin piirilevyasennukseen
• Virransyöttö suoraan 220–240 V AC -verkosta (moduulin rakenteesta riippuen)

Ihanteellinen

• Merkki- ja merkkivalot (valitun valon värin mukaan)
• Upotetut ja koristeelliset valaisimet rajoitetussa tilassa
• LED-moduulien huoltovaihto valaisimissa, jotka ovat kooltaan ja virtalähteeltään yhteensopivia
• Verkkovirtakäyttöisten valaisimien prototyypit ja räätälöidyt mallit

Pakkauksen sisältö

• 1 x LED-moduuli pyöreä Ø34 mm
• Johdot ja riviliittimet eivät sisälly pakkaukseen.

Miksi valita tämä tuote?

• Määritellyt suunnittelun ja integroinnin perusparametrit (jännite, teho, koko, kulma, valovoima)
• Useita värivaihtoehtoja erilaisiin käyttötarpeisiin
• Helppo mekaaninen integrointi pyöreän muodon ansiosta

Asennus- ja käyttöohjeet

• Moduuli ei sisällä johtoja tai riviliitintä; johtimet on juotettava suoraan LED-moduulin piirilevyyn.
• Ennen juottamista tarkista moduulin liitäntäpisteiden napaisuus/merkinnät ja käytä johtoja, joilla on riittävä eristyslämpötilan kestävyys.
• Kokoamisen aikana varmista, että moduuli on tukevasti kiinnitetty, jotta juotettuihin liitoksiin ei kohdistu mekaanista rasitusta.
• Asennuksen jälkeen tarkista koko valaisimen sähköinen lujuus ja eristysetäisyydet verkkojännitteen vaatimusten mukaisesti.
• Jotta valaisimet toimisivat oikein, on tärkeää varmistaa riittävä lämmönpoisto valaisimen suunnittelussa.

Turvallisuushuomautus

• Moduuli on suunniteltu 220–240 V:n vaihtovirtalähteelle. Tämä on vaarallinen verkkojännite, joka voi aiheuttaa sähköiskun, palovammoja tai tulipalon.
• Suorita asennus, kytkentä ja huolto vain, kun virtalähde on irrotettu ja jännitteettömyys on varmistettu.
• Suosittelemme, että asennus ja kytkentä annetaan pätevän henkilön tehtäväksi, jolla on kokemusta pienjännitelaitteiden parissa työskentelystä sovellettavien määräysten mukaisesti.
• LED-moduulia on käytettävä sähköturvallisessa kotelossa/valaisimessa, joka suojaa jännitteisten osien kosketukselta.
• Älä käytä moduulia, jos sen piirilevy on vaurioitunut, siinä on löysiä osia tai näkyviä merkkejä ylikuumenemisesta.
• Juottaessasi varo johtavien reittien, kylmien liitosten tai juotosalustojen mekaanisten vaurioiden syntymistä; tarkista liitosten laatu juottamisen jälkeen.
• Varmista riittävät eristysetäisyydet, syöttöjohtojen mekaaninen kuormituksenkevennys ja suojaus juotoskohdista irtoamista vastaan.
• Älä sijoita moduulia ympäristöön, jossa se voi joutua kosketuksiin veden tai kondensaation kanssa, ellei valaisimessa ole riittävää suojausta.
• Asennuksen jälkeen tarkista koko laitteen toiminta ja turvallisuus; jos ilmenee epätavallisia oireita (hajua, savua, liiallista kuumenemista), irrota laite välittömästi verkkovirrasta.
