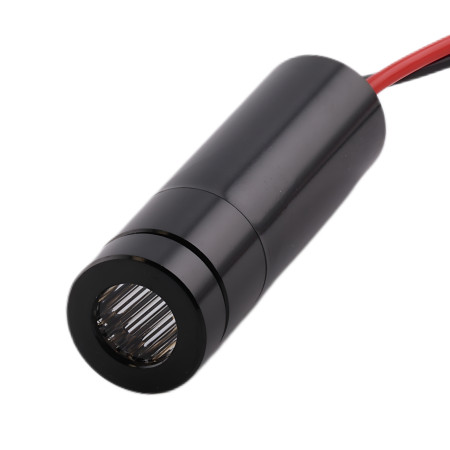

Lasermoduuli violetti, 20mW, 405nm, ristiaallokaatio

Tehokas lasermoduuli, jonka aallonpituus on 405 nm, optinen teho 100 mW ja laaja sädekulma 110°. APC-tehonsäätöversio varmistaa vakaan optisen tehon myös vaihtelevalla syöttöjännitteellä. Kompaktien mittojensa ja 3–5 V:n virtalähdevaihtoehdon ansiosta se sopii teollisuus-, laboratorio- ja kuvantamisjärjestelmiin.

Tekniset tiedot

• Aallonpituus: 405 nm (sininen/violetti)
• Optinen teho: 20 mW
• Linssi: PMMA
• Säteen kulma: 110°
• Linssin muoto: risti
• Ohjauselektroniikka: APC (Automatic Power Control)
• Käyttöjännite: 3–5 V tasavirta
• Käyttövirta: jopa 55 mA
• Suojausluokka: IP20
• Moduulin mitat: 13 × 13 × 42 mm
• Kaapelin pituus: 100 mm
• Käyttölämpötila: –10 - +40 °C
• Säilytyslämpötila: –40 - +85 °C
• Sertifiointi: CE, RoHS
• Keskimääräinen vikaantumisaika (MTTF): > 8 000 h
• Paino: 18 g

Toiminnot ja ominaisuudet

• APC-ohjaus varmistaa vakaan suorituskyvyn syöttöjännitteen muutoksista riippumatta.
• Leveä 110° sädekulma sopii projektoriin, valaistukseen ja optisiin sensoreihin.
• PMMA-linssi takaa säteen homogeenisen hajaantumisen ja on kevyt.
• Vakaa toiminta, pieni lämpöhäviö ja pitkä käyttöikä.
• Helppo integrointi 3–5 V:n virtalähteen ansiosta.

Rakentaminen

• Lasermoduulia ei saa liittää johtavasti mihinkään muun laitteen metalliosaan – sen on oltava sähköeristetty.
• Syynä on puolijohdelaserdiodin rakenne, jonka toinen napa on kytketty suoraan metallikoteloon.
• Käytä antistaattisia laitteita kokoonpanon aikana, sillä laserdiodi voi vaurioitua pienestäkin sähköstaattisesta purkauksesta.
• Vältä kosketusta pattereiden, vesiputkien ja muiden johtavien esineiden kanssa - ne voivat aiheuttaa ei-toivotun maadoituksen.
• Älä koskaan liitä moduulin metallia laitteen toiseen metalliosaan.

Jäähdytys

• Lasermoduuli ei vaadi lisäjäähdytystä – sen lämpöhäviöt ovat alhaiset.
• Oikein kiinnitettynä ei tapahdu ylikuumenemista eikä käyttöiän lyhenemistä.
• Se voidaan asentaa tukevasti telineeseen tai koteloon ilman aktiivista lämmönpoistoa.

Ihanteellinen

• Teollisuuden tarkkailu- ja ilmaisinjärjestelmät
• Optiset anturit ja mittaustekniikka
• Laboratoriokokeet ja fluoresenssi
• Projektio- ja kuvantamissovellukset, joilla on laaja säteen peittoalue

Pakkauksen sisältö

• 1× lasermoduuli 405 nm, 20 mW

Miksi valita tämä tuote?

• Vakaa suorituskyky APC-ohjauksen ansiosta.
• Leveä 110° sädekulma sovelluksiin, jotka vaativat suurta optista hajautusta.
• Kompakti muotoilu, helppo integrointi ja pitkä käyttöikä.
• CE- ja RoHS-sertifiointi, laadukas suunnittelu ja luotettava toiminta.
