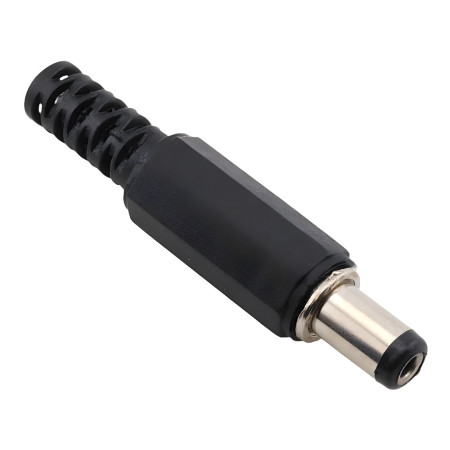

DC-virtaliitin 5,5 × 2,1 mm kaapelille (juotos)

DC-virtaliitin (tynnyri) virtajohtojen päättämiseen pienjännitesovelluksissa. Liitin on suunniteltu asennettavaksi suoraan kaapeliin, päättäminen tehdään juottamalla ja kansi tarjoaa perusmekaanisen suojan ja vedonpoiston. Tuotetta on saatavana kahtena versiona: uros (DC-pistoke) ja naaras (DC-jakki).

Tekniset tiedot

• Liittimen tyyppi: DC-sylinteri (virtaliitin)
• Koko: 5,5 × 2,1 mm (ulkohalkaisija 5,5 mm, sisähalkaisija 2,1 mm)
• Vaihtoehdot: uros / naaras
• Kiinnitys: kaapeliin
• Väri: musta
• Johtojen liitäntätapa: juottaminen
• Nimellisjännite: maks. 36 V DC
• Nimellisvirta: 5 A
• Ajolangan materiaali: metalli
• Eristysmateriaali: muovi
• Arvioidut mitat: urospuolinen pituus noin 44 mm; naaraspuolinen pituus noin 40 mm

Toiminnot ja ominaisuudet

• Vakiokokoinen tasavirtalähde 5,5 × 2,1 mm yleisille virtalähteille ja laitteille
• Juotossuunnittelu kiinteää sähköliitäntää varten
• Liittimen kansi vedonpoistolla kaapelille
• Sopii voimakaapeleiden korjaukseen ja tuotantoon

Ihanteellinen

• LED-valaistus ja LED-nauhat (pienjännitejärjestelmät)
• Pienelektroniikan ja tee-se-itse-projektien virransyöttö
• Vaurioituneiden tasavirtaliittimien huolto ja vaihto kaapelissa
• Yhdistävät virtakaapelit laboratorio- ja testaustarkoituksiin

Pakkauksen sisältö

• 1 × DC-liitin 5,5 × 2,1 mm valitussa versiossa (uros tai naaras)

Miksi valita tämä tuote?

• Selkeästi määritellyt 5,5 × 2,1 mm:n mitat yhteensopivuuden takaamiseksi yleisten tasavirtajärjestelmien kanssa
• Juotosliittimet sopivat luotettavaan kaapelipäätteeseen
• Uros- ja naaraspuolisten versioiden saatavuus hyppyjohdinkokoonpanoa varten

Asennus- ja käyttöohjeet

• Ennen kokoamista tarkista vastakappaleen koko (5,5 × 2,1 mm) ja laitteen vaadittu napaisuus.
• Juota johdot liittimen koskettimiin ja tarkista sitten kaapelin mekaaninen kiinnitys vedonpoistoon.
• Kytkennän jälkeen suosittelemme tarkistamaan napaisuuden ja jännitteen yleismittarilla ennen kuorman kytkemistä.
• Älä ylitä nimellisvirtaa ja varmista riittävä johtimen poikkileikkaus.

Turvallisuushuomautus

• Tuote on tarkoitettu käytettäväksi matalajännitteisissä tasavirtasovelluksissa määritellyllä jännitteellä; älä käytä sitä verkkojännitteellä.
• Juottaessasi noudata turvaohjeita ja vältä oikosulkuja koskettimien välillä.
• Väärä napaisuus voi vahingoittaa virtalähteenä olevaa laitetta.
