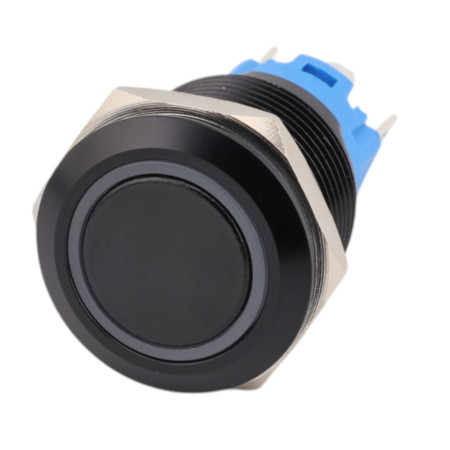

Sort metalkontakt uden lås 22mm IP65 til panelmontering

Metalkontakt uden lås, sort, monteringsdiameter 22mm, IP65

Metalkontakt uden lås, sort, monteringsdiameter 22mm, IP65. Oplyst metalafbryder til panelmontering, der returnerer til udgangspositionen. Udstyret med LED-lys, IK10 beskyttelse, stålhus og tåler op til 4A. Arbejdstemperatur op til 80°C.

Katalogblad

Beskrivelse

Trykknapafbryderen til panelmontering er beregnet til betjenings-, signalerings- og styringsapplikationer i elektrisk udstyr og fordelingstavler. Udførelsen uden lås returnerer knappen til udgangspositionen efter slip. Den integrerede LED-baggrundsbelysning tjener til optisk signalering af status i henhold til den valgte farve- og spændingsvariant.

Tekniske specifikationer

Produkttype: trykknapafbryder til panel
Afbryderudførelse: uden lås
Monteringshuldiameter: 22 mm
Baggrundsbelysning: LED
Tilgængelige LED-farver: gul, blå, grøn, hvid, rød
Tilgængelige LED-spændingsvarianter: 12-24 V DC, 110-220 V DC
Kontaktkonfiguration: 1NO1NC, 2NO2NC
Maksimal spænding angivet på produktet: 220 V
Maksimal strøm angivet på produktet: 4 A
Beskyttelsesklasse: IP65
Kontaktmateriale: sølvkontakter
Kappemateriale: kobber forniklet kappe
Hovedform: højt eller fladt hoved
Baggrundsbelysningstype: ring-LED, strømsymbol med LED
Arbejdstemperatur angivet på produktet: -25 til +80 °C

Funktioner og egenskaber

Momentfunktionen uden lås er velegnet til kortvarig aktivering af styrekredsløbet.
LED-baggrundsbelysningen muliggør visuel skelnen af betjeningselementets funktion eller status.
Montering i et 22 mm hul svarer til det almindelige paneldesign for betjeningselementer.
Metalhuset er beregnet til fast mekanisk fastgørelse i panelet ved hjælp af en monteringsmøtrik.
LED-farvevarianterne gør det muligt at skelne mellem betjenings- eller signaleringsfunktioner i enheden.
LED-spændingsvarianterne tillader brug i lavspændings DC-kredsløb såvel som i kredsløb med højere DC-spænding afhængigt af den valgte variant.

Ideel til

Betjeningspaneler til elektrisk udstyr
Fordelingstavler og styreskabe
Signalerings- og styrekredsløb
Maskin- og værkstedsudstyr
Gør-det-selv konstruktioner, der kræver en paneltrykknap med LED-signalering

Pakkeindhold

1 stk. trykknapafbryder
Monteringsmøtrik
Tætningsring

Hvorfor vælge dette produkt

Afbryderen kombinerer betjeningsfunktion og LED-signalering i ét panelelement.
Udførelsen uden lås er velegnet til betjening, hvor aktiveringen kun skal være aktiv, mens der trykkes.
Monteringshullet på 22 mm tillader brug i almindelige betjeningspaneler.
De tilgængelige farvevarianter gør det nemt at skelne mellem funktioner i styresystemet.
IP65-beskyttelsen giver beskyttelse mod støv og vandsprøjt ved korrekt montering i et egnet panel.

Instruktioner til installation og drift

Installer kun afbryderen i et panel med et tilsvarende monteringshul på 22 mm.
Før tilslutning skal du kontrollere den valgte LED-spændingsvariant og kontaktkonfiguration.
Tilslut kontakterne i henhold til den ønskede funktion af det styrede kredsløb.
For at opretholde beskyttelsen skal afbryderen være korrekt placeret og spændt i panelet.
Montering og tilslutning må kun udføres af en person med passende elektrotekniske kvalifikationer.

Sikkerhedsadvarsler

Afbryd altid enheden fra strømforsyningen før montering og tilslutning.
Ved 110-220 V DC-varianten er der risiko for elektrisk stød, kortslutning eller beskadigelse af enheden ved forkert tilslutning.
Overskrid ikke de angivne elektriske værdier for produktet.
Brug kun afbryderen i kredsløb, der svarer til den valgte LED-spændingsvariant og kontaktparametre.
Efter installationen skal du kontrollere fastgørelsen, den korrekte tilslutning og ledningsisoleringen.
