Metalafbryder uden låsning, ON/OFF-symbol, sølv, diameter 21 mm, IP65

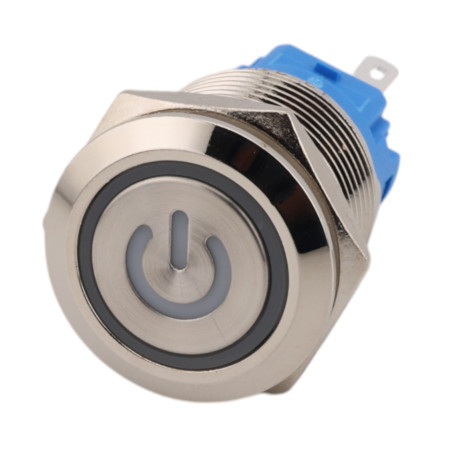

Metaltrykknap til panelmontering med fladt hoved og integreret LED-indikation i en ring. Den er beregnet til applikationer, hvor der kræves et mekanisk modstandsdygtigt design, tydelig statusindikation og standardmontering i et 19 mm hul. Designet er i sort med et ON/OFF-piktogram og leveres uden tilslutningsledninger.

Tekniske specifikationer

• Type: metal trykknapkontakt (panel)
• Modelnummer: HY-NY-19
• Farve: sølv
• Anholdelse: nej
• Monteringshul: 19 mm
• Tråd: M19x1
• Kontakter: 1NO1NC
• Maks. strøm: 4 A
• Maks. spænding: 265 V
• Beskyttelsesniveau: IP65
• Indikation: LED-ring (Ring LED) + piktogram
• LED-farvevarianter (afhængigt af design): hvid, gul, rød, blå, grøn
• LED-spænding (afhængigt af version): 3-6 V, 12-24 V eller 110-220 V
• Kontaktmateriale: sølvkontakter
• Husmateriale: metalhus, forniklet kappe (kobber)
• Bund: selvslukkende design
• Arbejdstemperatur: -25 °C til +80 °C
• Tilslutning: terminaler uden ledninger
• Markering på panden: TIL/FRA-piktogram

Funktioner og egenskaber

• Fladt hoved med oplyst ring for tydelig indikation
• Metaldesign egnet til mekanisk belastede installationer
• Panelmontering med møtrik, standardstørrelse 19 mm
• 1NO1NC kontaktkombination til fleksibel ledningsføring
• IP65-beskyttelse til brug i støvede miljøer og ved vandsprøjt

Ideel til

• Maskin- og udstyrskontrolpaneler
• Industrielle skabe og indkapslinger
• Strøm- og funktionskontrol med statusindikationskrav
• Automation, værkstedsinventar og testbænke

Pakkens indhold

• 1x panelknap HY-NY-19 (uden tilslutningsledninger)

Hvorfor vælge dette produkt?

• Standard 19 mm montering og M19x1 gevind til almindelige panelapplikationer
• Integreret LED-indikation i en ring, valgbar spænding og LED-farvemuligheder afhængigt af designet
• Holdbart metalhus og IP65-beskyttelse til mere krævende driftsforhold
• 1NO1NC kontaktkombination til universel brug i styrekredsløb

Installations- og betjeningsvejledning

• Før installation skal det kontrolleres, at huldiameteren er 19 mm, og at der er tilstrækkelig plads til afbryderhuset og terminalerne.
• Spænd møtrikken korrekt for at undgå at beskadige panelet eller gevindet.
• Før tilslutning skal den nødvendige LED-spænding og den korrekte tildeling af NO/NC-terminalerne kontrolleres i henhold til markeringen på afbryderhuset.

Sikkerhedsmeddelelse

• Der er risiko for elektrisk stød ved arbejde med spændinger på 220-250 VAC eller højere end 60 VDC. Installation og service bør kun udføres med strømmen afbrudt og af en kvalificeret person.
• Overhold isolationsafstandene, sikringerne og kravene i de relevante standarder for anvendelsen.

Ledningsdiagram

BAGGRUNDSLYS ALTID AKTIV, Kontakt - NC

BAGGRUNDSLYS STADIG AKTIV, Kontakt - NEJ

BAGGRUNDSLYS INAKTIV, AKTIV EFTER TRYK, Kontakt - NEJ

KONSTANT BAGGRUNDSLYS, INAKTIV EFTER TRYK, Kontakt - NC
