Spínač kovový bez aretácie, symbol ON/OFF, strieborný, priemer 21mm, IP65

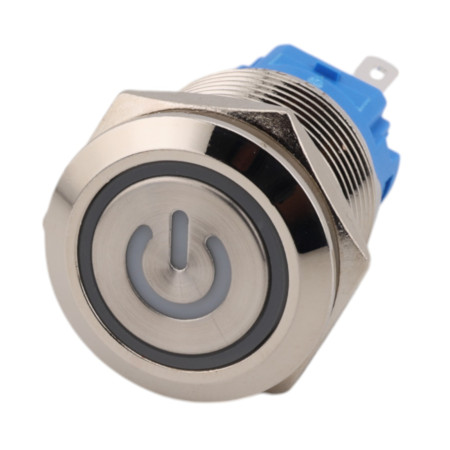

Kovový tlačidlový spínač pre panelovú montáž s plochou hlavou a integrovanou LED indikáciou v krúžku. Je určený pre aplikácie, kde je požadované mechanicky odolné prevedenie, jasná signalizácia stavu a štandardná montáž do otvoru 19 mm. Prevedenie je v čiernej farbe s piktogramom ON/OFF, dodávané bez pripojovacích vodičov.

Technické špecifikácie

• Typ: kovový tlačidlový spínač (panelový)
• Modelové označenie: HY-NY-19
• Farba: strieborná
• Aretácia: nie
• Montážny otvor: 19 mm
• Závit: M19x1
• Kontakty: 1NO1NC
• Max. prúd: 4 A
• Max. napätie: 265 V
• Stupeň krytia: IP65
• Indikácia: LED krúžok (Ring LED) + piktogram
• Varianty farby LED (podľa prevedenia): biela, žltá, červená, modrá, zelená
• Napätie LED (podľa prevedenia): 3–6 V, 12–24 V alebo 110–220 V
• Materiál kontaktov: strieborné kontakty
• Materiál tela: kovové puzdro, niklovaný plášť (meď)
• Základňa: samozhášavé prevedenie
• Pracovná teplota: -25 °C až +80 °C
• Pripojenie: vývody bez vodičov
• Označenie na čele: piktogram ON/OFF

Funkcie a vlastnosti

• Plochá hlava s podsvieteným krúžkom pre prehľadnú indikáciu
• Kovové prevedenie vhodné pre mechanicky namáhané inštalácie
• Panelová montáž s maticou, štandardný rozmer 19 mm
• Kombinácia kontaktov 1NO1NC pre flexibilné zapojenie
• Krytie IP65 na použitie v prašnom prostredí a pri ostreku vodou

Ideálne pre

• Ovládacie panely strojov a zariadení
• Priemyselné rozvádzače a skrine
• Ovládanie napájania a funkcií s požiadavkou na signalizáciu stavu
• Automatizáciu, dielenské prípravky a testovacie pracovisko

Obsah balenia

• 1x panelové tlačidlo HY-NY-19 (bez pripojovacích vodičov)

Prečo zvoliť tento produkt

• Štandardná montáž 19 mm a závit M19x1 pre bežné panelové aplikácie
• Integrovaná LED indikácia v krúžku, voliteľné varianty napätia a farby LED podľa prevedenia
• Odolné kovové puzdro a krytie IP65 pre náročnejšie prevádzkové podmienky
• Kontaktná kombinácia 1NO1NC pre univerzálne použitie v riadiacich obvodoch

Pokyny na inštaláciu a prevádzku

• Pred montážou overte priemer otvoru 19 mm a dostatočný priestor pre telo spínača a vývody.
• Doťahujte maticu primerane tak, aby nedošlo k poškodeniu panelu alebo závitu.
• Pred zapojením overte požadované napätie LED a správne priradenie svoriek NO/NC podľa značenia na tele spínača.

Bezpečnostné upozornenie

• Pri práci s napätím 220–250 VAC alebo vyšším ako 60 VDC hrozí úraz elektrickým prúdom. Inštaláciu a servis vykonávajte iba pri odpojenom napájaní a kvalifikovanou osobou.
• Dodržujte izolačné vzdialenosti, istenie a požiadavky príslušných noriem pre danú aplikáciu.

Schema zapojenia

PODSVIETENIE STÁLE AKTÍVNE, Kontakt - NC

PODSVIETENIE STÁLE AKTÍVNE, Kontakt - NO

PODSVIETENIE NEAKTÍVNE, PO STLAČENÍ AKTÍVNE, Kontakt - NO

STÁLE PODSVIETENIE, PO STLAČENÍ NEAKTÍVNE, Kontakt - NC
