Strømforsyning 9V, 0,33A, 3W, HLK-PM09

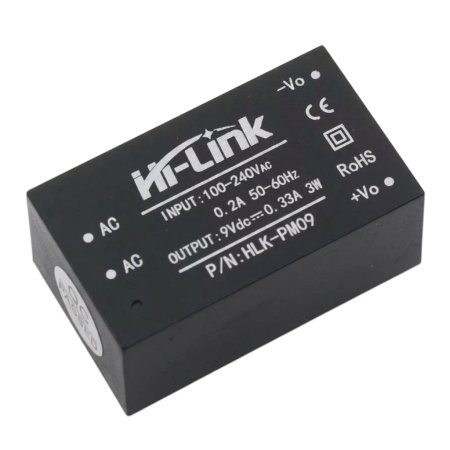

Hi-Link HLK-PM09 strømforsyningsmodulet bruges til at konvertere AC-netspænding til en stabiliseret DC-spænding på 9 V. Det er beregnet til integration i elektroniske enheder, styrekredsløb og andre applikationer, hvor der kræves en kompakt AC-DC-strømforsyning med en galvanisk isoleret udgang.

Tekniske specifikationer

Model: HLK-PM09
Type: AC-DC strømmodul
Indgangsspænding: 100-240 VAC
Indgangsfrekvens: 50-60 Hz
Udgangsspænding: 9V DC
Udgangsstrøm: 0,33A
Nominel effekt: 3W
Indgangsstrøm: 0,2A
Dimensioner: 34 × 20 × 15 mm
Vægt: 20 g
Antal stifter: 4
Ben 1: AC
Ben 2: AC
Ben 3: -Vo
Ben 4: +Stemme
Isoleret switched design
Mærkning på kabinettet: CE, RoHS

Funktioner og egenskaber

Direkte konvertering af AC-netspænding til 9 V DC-udgang.
Kompakt, lukket modul til installation i udstyr.
Galvanisk isoleret udgang fra indgangsdelen.
Designet til montering på et printkort eller fast montering i en elektronisk enhed.
Design med synlige ben til AC-indgang og DC-udgang.
HLK-PM modulserien er designet til indbygget strømforsyning af elektronik i små strømforsyningsapplikationer.

Ideel til

Indbygget strømforsyning til styre- og koblingskredsløb.
Driver mikrocontroller- og automationsprojekter.
Hjemmeelektronik og smarte afbrydere.
Industrielle og hobbyapplikationer, der kræver 9 V DC fra vekselstrømsnettet.
Design hvor en kompakt isoleret strømforsyning er påkrævet.

Pakkens indhold

1x Hi-Link HLK-PM09 strømmodul

Hvorfor vælge dette produkt?

Specielt designet model med 9 V DC-udgang og 3 W effekt.
Kompakte dimensioner gør den nem at integrere i begrænset plads.
Det isolerede design er egnet til indbygget strømforsyning til elektronik.
Tydelig markerede ben forenkler korrekt modultilslutning.

Installations- og betjeningsvejledning

Modulet skal tilsluttes i henhold til AC-, -Vo- og +Vo-benbetegnelserne.
Installationen skal udføres i en dertil indrettet enhed eller et kabinet.
Under design er det nødvendigt at opretholde isolationsafstandene mellem net- og lavspændingsdelene.
Sørg for tilstrækkelig køling, og overskrid ikke de nominelle effektparametre.

Sikkerhedsmeddelelse

Modulet fungerer med en netspænding på 100-240 VAC. Forkert håndtering kan resultere i elektrisk stød.
Produktet er beregnet til professionel installation.
Tilslut ikke modulet under spænding, og forstyr ikke den tilsluttede enhed.
Det er nødvendigt at forhindre kortslutninger ved udgangen og sikre korrekt beskyttelse af indgangssektionen.
Modulet må ikke anvendes uden tilstrækkelig isolering og beskyttelse mod berøring af strømførende dele.

Produktinformation

Indgangsspænding: 100-240 V AC, 50/60 Hz
Udgangsspænding: 9 V DC
Udgangsstrøm: 0,33 A
Udgangseffekt: 3 W
Dækning: IP20

Manual til installation og vedligeholdelse af switch-mode strømforsyninger

Introduktion

Denne manual giver generelle retningslinjer for installation og vedligeholdelse af skiftbare strømforsyninger. Det er vigtigt at følge alle sikkerhedsinstruktioner og eventuelt konsultere sælgeren for specifikke anvisninger.

1. Sikkerhedsinstruktioner

Professionel installation – Installation og vedligeholdelse af strømforsyningen bør udføres af kvalificeret personale med passende viden og erfaring inden for elektroteknik.
Afbrydelse fra netværket – Før du påbegynder noget arbejde på strømforsyningen, skal du altid afbryde enheden fra elnettet og sikre, at den ikke utilsigtet tilsluttes igen.
Beskyttelsesudstyr – Brug passende personligt beskyttelsesudstyr, såsom isolerende handsker og beskyttelsesbriller, når du håndterer strømforsyningen.
Jordforbindelse – Sørg for, at strømforsyningen er korrekt jordet for at sikre en sikker og korrekt funktion af enheden.

2. Installation af strømforsyningen

Placering – Installer strømforsyningen i et tørt, godt ventileret område, beskyttet mod direkte sollys, fugt og ekstreme temperaturer.
Montering – Fastgør strømforsyningen til en solid overflade med passende monteringsbeslag, der sikrer stabilitet og minimerer vibrationer.
Kølerum – Sørg for, at der er tilstrækkelig plads omkring strømforsyningen til varmeafledning og korrekt ventilation, så enheden ikke overopheder.

3. Elektrisk tilslutning

Indgangstilkobling – Tilslut strømforsyningen til elnettet i henhold til følgende betegnelser:
- L (Live): Faseleder (normalt brun eller sort)
- N (Neutral): Neutralleder (normalt blå)
- Jord (jordningssymbol): Beskyttelsesleder (normalt grøn/gul)
Udgangstilkobling – Strømforsyningen kan have en eller flere udgangstilkoblinger mærket V+ og V-. Hvis der er flere udgange til rådighed, og fuld effekt er påkrævet, skal disse udgange tilsluttes parallelt for at sikre en jævn fordeling af strømmen.

4. Vedligeholdelse af strømforsyningen

Regelmæssige inspektioner – Udfør regelmæssige visuelle inspektioner af strømforsyningen for at opdage eventuelle tegn på skader, såsom overophedning, korrosion eller løse forbindelser.
Rengøring – Hold strømforsyningen ren og fri for støv. Afbryd altid enheden fra elnettet, før du foretager rengøring. Brug en tør eller let fugtig klud til rengøring. Brug ikke aggressive rengøringsmidler.
Ventilationskontrol – Sørg for, at ventilationsåbningerne ikke er blokerede, og at eventuelle ventilatorer (hvis til stede) fungerer korrekt.
Funktionskontrol – Test regelmæssigt udgangsspændingen og strømmen for at sikre, at strømforsyningen fungerer korrekt.

5. Advarsler

Fare for elektrisk stød – Strømforsyninger opererer med høj spænding, som kan forårsage alvorlige skader eller dødsfald. Følg altid sikkerhedsinstruktionerne og procedurerne.
Reparationer – Enhver reparation bør kun udføres af kvalificeret personale. Forsøg ikke at foretage reparationer uden de nødvendige kvalifikationer.
Udskiftning af komponenter – Ved udskiftning af komponenter, brug kun originale reservedele anbefalet af producenten.

Ved at følge ovenstående retningslinjer sikrer du en sikker og pålidelig drift af den skiftbare strømforsyning.

Producent

EU-importør: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjekkiet,
