Tápegység 9V, 0.33A, 3W, HLK-PM09

5,52 €

5,52 € ÁFA nélkül

5.518588 Áfa nélkül

0,03 € környezetvédelmi adót tartalmaz

check Készleten
Katalógus lap

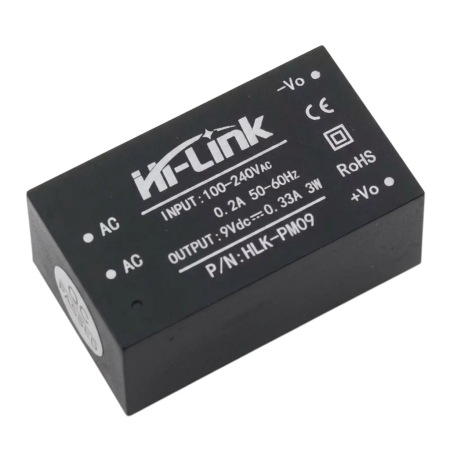

A Hi-Link HLK-PM09 tápegység modul a hálózati váltakozó feszültség 9 V stabilizált egyenfeszültséggé alakítására szolgál. Elektronikus eszközökbe, vezérlőáramkörökbe és egyéb olyan alkalmazásokba való integrálásra szolgál, ahol galvanikusan leválasztott kimenettel rendelkező kompakt AC-DC tápegységre van szükség.

Műszaki adatok

  • Modell: HLK-PM09
  • Típus: AC-DC tápegység
  • Bemeneti feszültség: 100–240 V AC
  • Bemeneti frekvencia: 50-60 Hz
  • Kimeneti feszültség: 9V DC
  • Kimeneti áram: 0,33 A
  • Névleges teljesítmény: 3W
  • Bemeneti áram: 0,2 A
  • Méretek: 34 × 20 × 15 mm
  • Súly: 20g
  • Csapok száma: 4
  • 1. érintkező: AC
  • 2. érintkező: AC
  • 3. tű: -Vo
  • 4. láb: +Vo
  • Izolált kapcsolóüzemű kialakítás
  • Jelölés a házon: CE, RoHS

Funkciók és jellemzők

  • AC hálózati feszültség közvetlen átalakítása 9 V DC kimenetté.
  • Kompakt, zárt modul berendezésekbe való beépítéshez.
  • Galvanikusan leválasztott kimenet a bemeneti résztől.
  • Úgy tervezték, hogy panelre szerelhető legyen, vagy elektronikus eszközbe fixen beépíthető.
  • Kialakítás szabadon álló érintkezőkkel az AC bemenethez és az DC kimenethez.
  • A HLK-PM modulsorozatot kis teljesítményű alkalmazásokban használt elektronika beépített tápegységére tervezték.

Ideális a következőkhöz:

  • Beépített tápegység a vezérlő és kapcsoló áramkörökhöz.
  • Mikrovezérlős és automatizálási projektek tápellátása.
  • Otthoni elektronika és okoskapcsolók.
  • Ipari és hobbi alkalmazások, amelyek 9 V DC feszültséget igényelnek váltakozó áramú hálózatról.
  • Olyan kialakítások, ahol kompakt, leválasztott tápegységre van szükség.

A csomag tartalma

  • 1x Hi-Link HLK-PM09 tápegység modul

Miért válassza ezt a terméket?

  • Kifejezetten erre a célra tervezett modell 9 V DC kimenettel és 3 W teljesítménnyel.
  • Kompakt méreteinek köszönhetően könnyen integrálható korlátozott helyre.
  • A szigetelt kialakítás alkalmas elektronikai eszközök beépített hálózati tápellátására.
  • A jól láthatóan jelölt csatlakozók leegyszerűsítik a modul helyes bekötését.

Telepítési és üzemeltetési utasítások

  • A modult az AC, -Vo és +Vo lábmegjelöléseknek megfelelően kell csatlakoztatni.
  • A telepítést megfelelően kialakított eszközben vagy burkolatban kell elvégezni.
  • A tervezés során be kell tartani a hálózati és a kisfeszültségű alkatrészek közötti szigetelési távolságokat.
  • Biztosítson megfelelő hűtést, és ne lépje túl a névleges teljesítményparamétereket.

Biztonsági figyelmeztetés

  • A modul 100–240 VAC hálózati feszültséggel működik. A nem megfelelő kezelés áramütést okozhat.
  • A termék professzionális telepítésre készült.
  • Ne csatlakoztassa a modult feszültség alatt, és ne zavarja a csatlakoztatott eszközt.
  • Meg kell akadályozni a kimeneti rövidzárlatokat, és biztosítani kell a bemeneti rész megfelelő védelmét.
  • A modult tilos megfelelő szigetelés és az élő alkatrészek érintése elleni védelem nélkül üzemeltetni.
OEM
AM7044
85044090
Bemeneti feszültség
100-240 V AC, 50/60 Hz
Kimeneti feszültség
9 V DC
Kimeneti áram
0,33 A
Kimeneti teljesítmény
3 W
Borító
IP20

Bevezetés

Ez a kézikönyv általános iránymutatásokat nyújt a kapcsolt tápegységek telepítéséhez és karbantartásához. Fontos betartani minden biztonsági előírást, és szükség esetén konzultálni a forgalmazóval a specifikus utasításokkal.

1. Biztonsági előírások

  • Szakértői telepítés – A tápegység telepítését és karbantartását képesített szakembereknek kell végezniük, akik megfelelő ismeretekkel és tapasztalattal rendelkeznek az elektrotechnika területén.
  • Hálózati csatlakozás megszakítása – Mielőtt bármilyen munkát végezne a tápegységen, mindig válassza le az eszközt az elektromos hálózatról, és gondoskodjon arról, hogy ne történjen véletlen csatlakozás.
  • Védőeszközök – A tápegység kezelésekor használjon megfelelő személyi védőfelszerelést, például szigetelő kesztyűt és védőszemüveget.
  • Földelés – Győződjön meg róla, hogy a tápegység megfelelően földelve van, így biztosítva az eszköz biztonságát és helyes működését.

2. Tápegység telepítése

  • Elhelyezés – Telepítse a tápegységet száraz, jól szellőző helyen, közvetlen napfény, nedvesség és szélsőséges hőmérsékletek elől védve.
  • Rögzítés – Rögzítse a tápegységet egy stabil felületre megfelelő rögzítőelemekkel, amelyek biztosítják a stabilitást és minimalizálják a rezgéseket.
  • Hűtési tér – Biztosítson elegendő helyet a tápegység körül a hőelvezetéshez és a megfelelő szellőzéshez, hogy elkerülje az eszköz túlmelegedését.

3. Elektromos csatlakozás

  • Bemeneti csatlakozás – Csatlakoztassa a tápegységet az elektromos hálózathoz a következő jelölések szerint:
    • L (Live): Fázisvezető (általában barna vagy fekete)
    • N (Neutral): Semleges vezető (általában kék)
    • Föld (földelési szimbólum): Védővezető (általában zöld-sárga)
  • Kimeneti csatlakozás – A tápegység egy vagy több kimeneti csatlakozóval rendelkezhet, amelyeket V+ és V- jelzéssel látnak el. Ha több kimenet áll rendelkezésre és teljes teljesítményre van szükség, ezeket a kimeneteket párhuzamosan kell összekapcsolni az egyenletes áramelosztás érdekében.

4. A tápegység karbantartása

  • Rendszeres ellenőrzések – Végezzen rendszeres vizuális ellenőrzéseket a tápegységen, hogy észrevegyen esetleges károsodás jeleit, mint például túlmelegedés, korrózió vagy laza csatlakozások.
  • Tisztítás – Tartsa a tápegységet tisztán és pormentesen. Mielőtt tisztítaná, mindig válassza le az eszközt a hálózatról. Tisztításhoz használjon száraz vagy enyhén nedves ruhát. Ne használjon agresszív tisztítószereket.
  • Szellőzés ellenőrzése – Győződjön meg róla, hogy a szellőzőnyílások nincsenek eltömődve, és hogy a ventilátorok (ha vannak) megfelelően működnek.
  • Funkcionális tesztelés – Rendszeresen ellenőrizze a kimeneti feszültséget és áramot, hogy biztosítsa a tápegység helyes működését.

5. Figyelmeztetések

  • Elektromos áram általi áramütés veszélye – A tápegységek magas feszültséggel működnek, ami súlyos sérülést vagy halált okozhat. Mindig tartsa be a biztonsági előírásokat és eljárásokat.
  • Javítások – Bármilyen javítást csak képesített szakemberek végezhetnek. Ne próbálkozzon javításokkal a szükséges képesítés nélkül.
  • Alkatrészek cseréje – Az alkatrészek cseréjekor csak a gyártó által javasolt eredeti pótalkatrészeket használja.

A fent említett utasítások betartásával biztosítható a kapcsolt tápegység biztonságos és megbízható működése.
