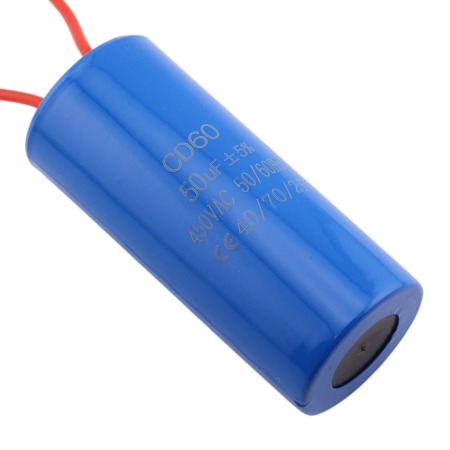

Startkondensator CD60, 450V, 50uF

CD60 är en startelektrolytkondensator avsedd för start av enfasiga asynkronmotorer. Den används som ett korttidsbelastat element i startkretsar, där den ökar startmomentet och bidrar till tillförlitlig motorstart.

Tekniska specifikationer

• Typbeteckning: CD60
• Kapacitans: 50 µF
• Kapacitetstolerans: ±5%
• Nominell spänning: 450 VAC
• Nominell frekvens: 50/60 Hz
• Klimatklass: 40/70/21
• Utförande: cylindriskt hölje, ledarterminaler

Funktioner och egenskaper

• Startkondensator för kortvarig drift i motorstartläge
• Utformad för applikationer med 50/60 Hz växelströmsförsörjning
• Kompakt cylindrisk design lämplig för installation i motorrum och startboxar

Idealisk för

• Start av enfasmotorer i kompressorer
• Pumpar, fläktar och mindre maskiner med enfasmotorer
• Service och byte av startkondensatorer i motorapplikationer

Paketinnehåll

• Startkondensator CD60 50 µF / 450 VAC med trådledare

Varför välja den här produkten?

• Tydligt definierade elektriska parametrar för motorstartkretsar
• Märkning av värden direkt på höljet för enkel identifiering under service
• Lämplig för vanliga tillämpningar med 230 VAC (50/60 Hz) strömförsörjning

Installations- och bruksanvisning

• Innan byte, kontrollera erforderlig kapacitet och spänningsklass enligt motoranslutningen.
• Efter att strömförsörjningen har kopplats bort, vänta alltid tills kondensatorn har urladdats och verifiera nollspänning innan hantering.
• Installera på ett sätt som förhindrar mekanisk belastning på terminalerna och överhettning i ett slutet utrymme.

Säkerhetsmeddelande

• Att arbeta med 230–450 VAC är farligt; installation och service bör endast utföras med strömmen frånkopplad och av en kvalificerad person.
• Kondensatorn kan förbli laddad även efter frånkoppling; säkerställ alltid säker urladdning innan du vidrör terminalerna.
• Använd inte om höljet är skadat, deformerat eller om elektrolyt läcker; kassera i sådana fall kondensatorn.
