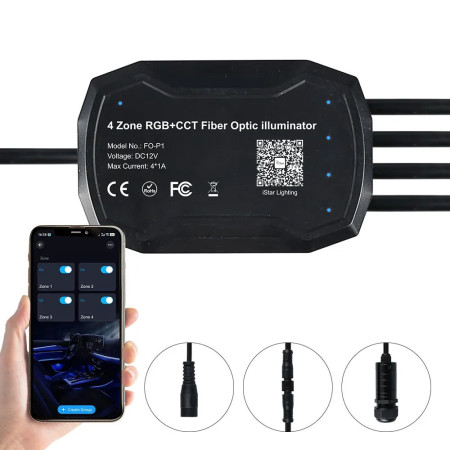

4-zons LED-källa för optiska fibrer RGB+CCT 20 W, Bluetooth, DC 12 V

Den 4-zons RGB+CCT fiberoptiska LED-ljuskällan är utformad för belysningsapplikationer med separat styrning av flera fiberoptiska grenar. Enheten möjliggör oberoende styrning av fyra zoner, RGB-färgväxling, CCT-vitreglering och dimning. Den är lämplig för stjärnbelysning i tak inomhus, hotell- och heminstallationer, biorum och dekorativ fordonstakbelysning. Kommunikation sker via Bluetooth och fjärrstyrning stöds också.

Tekniska specifikationer

• Enhetstyp: 4-zons RGB+CCT fiberoptisk belysning
• Matningsspänning: DC 12V
• Total strömförbrukning: 20 W
• Effekt per zon: 4 × 5 W
• Maximal ström: 4 x 1 A
• Ljusfärg: RGBWW / RGB+CCT
• Antal oberoende styrda zoner: 4
• Kommunikation: Bluetooth
• Stöd för fjärrkontroll: ja
• Strömingång: DC-kontakt 12 V
• Utgångskontakttyp: PG-typ
• Fiberkontaktens innerdiameter: 22 mm (PG25)
• Maximal kapacitet per port: 0,75 mm optisk fiber upp till 520 st eller 1 mm upp till 300 st
• Huvudenhetens mått: 115 × 75 mm
• Fjärrkontrollens mått: 120 × 50 mm
• Mått för hängande fjärrkontroll: 55 × 35 mm
• Mått för utgångskontakt: längd 110 mm, diameter 35 mm

Funktioner och egenskaper

• Separat inställning av 4 ljuszoner i intervallet zon 1 till zon 4
• Oberoende på- och avstängning av enskilda zoner
• Möjlighet att skapa egna zongrupper, max 4 grupper
• Separat dimning av den valda gruppen
• Sömlös färgväxling med hjälp av färghjulet på kontrollenheten
• Justera ljusstyrkan för RGB-komponenten
• Vitbalans och CCT-ljusstyrkekontroll
• Ställa in färgväxlingslägen
• Dynamiskt läge Hastighetsinställningar
• Stödjer motor PÅ/AV och justering av motorhastighet
• Stöd för meteorläge och hastighetsinställningar
• Indikator-LED på huvudenheten
• Kompatibilitet med Bluetooth-kontrollappar
• Möjlighet att styra med den medföljande fjärrkontrollen och handkontrollen

Idealisk för

• Stjärnklara tak i hemmen
• Hotell- och kommersiella belysningsinstallationer
• Dekorativ takbelysning i en hemmabio
• Belysning av fordonstaket
• Flerzoninstallationer som kräver separat styrning av enskilda delar
• Fiberoptiska applikationer med RGB+CCT-ljuseffekt

Paketinnehåll

• Huvudenhet med 4 zoner för RGB+CCT fiberoptisk belysning
• Fjärrkontroll med touch-färgcirkel
• Fjärrkontroll med hängande rem
• 4 PG25 fiberoptiska utgångskontakter

Varför välja den här produkten?

• Möjliggör separat styrning av fyra separata ljusgrenar
• Kombinerar RGB-effekter med CCT-vitkomponentinställningar
• Stöder Bluetooth-styrning såväl som fysiska fjärrkontroller
• Lämplig lösning för stjärntakbelysning med högre konfigurationsgrad
• Strömförsörjning med säker lågspänning 12 V DC
• Designen är anpassad för att ansluta ett större antal optiska fibrer i varje zon.

Installations- och bruksanvisning

• För korrekt drift är det nödvändigt att använda en stabiliserad 12 V DC-strömförsörjning med tillräcklig strömreserv.
• Optiska fibrer installeras i förberedda hål och fixeras sedan mekaniskt i monteringsbasen.
• Ändarna på de optiska fibrerna kan förkortas till önskad längd efter installationen.
• Anslut varje fibergren till en separat utgång enligt den planerade zonindelningen.
• Vid konfiguration via Bluetooth är det möjligt att ställa in individuella zoner och användargrupper.
• Se till att huvudenheten har tillräcklig ventilation vid installationen och täck inte över ljusutgången.

Säkerhetsmeddelande

• Enheten är endast avsedd för strömförsörjning med 12 V DC.
• Anslut inte produkten direkt till 230 V AC-nätspänning.
• Utför installationen med strömmen frånkopplad.
• Förhindra att fukt tränger in i huvudenheten och kontakterna om inte installationen är avsedd för ett skyddat område.
• Utsätt inte optiska fibrer och kontakter för mekanisk böjning eller dragning.
• För långsiktig tillförlitlig drift, håll dig till den maximala rekommenderade fiberkapaciteten per enskild port.
