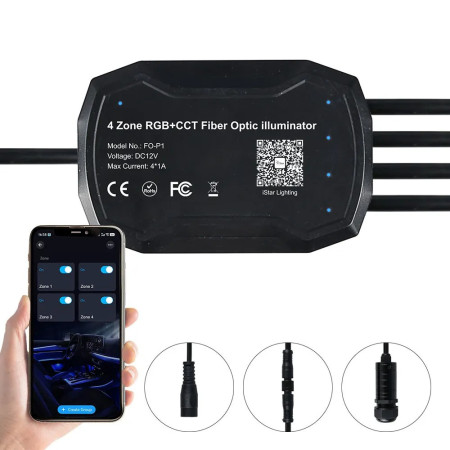

4-vyöhykkeinen LED-valolähde optisille kuiduille RGB+CCT 20 W, Bluetooth, DC 12 V

4-vyöhykkeinen RGB+CCT-kuituoptinen LED-valonlähde on suunniteltu valaistussovelluksiin, joissa on erillinen ohjaus useille kuituoptisille haaroille. Laite mahdollistaa neljän vyöhykkeen itsenäisen ohjauksen, RGB-värinvaihdon, CCT-valkoisen ohjauksen ja himmennyksen. Se sopii sisätilojen tähtikirkaskattovalaistukseen, hotelli- ja kotiasennuksiin, elokuvateatteritiloihin ja koristeellisiin ajoneuvojen kattovalaistukseen. Tiedonsiirto tapahtuu Bluetoothin kautta ja myös kauko-ohjaus on tuettu.

Tekniset tiedot

• Laitetyyppi: 4-vyöhykkeinen RGB+CCT-kuituoptinen valaisin
• Syöttöjännite: DC 12V
• Kokonaisvirrankulutus: 20 W
• Teho vyöhykettä kohden: 4 × 5 W
• Suurin virta: 4 x 1 A
• Valon väri: RGBWW / RGB+CCT
• Itsenäisesti ohjattujen vyöhykkeiden lukumäärä: 4
• Viestintä: Bluetooth
• Kaukosäätimen tuki: kyllä
• Virtalähde: DC-liitin 12 V
• Lähtöliittimen tyyppi: PG-tyyppi
• Kuituliittimen sisähalkaisija: 22 mm (PG25)
• Maksimikapasiteetti porttia kohden: 0,75 mm:n optinen kuitu jopa 520 kpl tai 1 mm:n optinen kuitu jopa 300 kpl
• Pääyksikön mitat: 115 × 75 mm
• Kaukosäätimen mitat: 120 × 50 mm
• Riippukaukosäätimen mitat: 55 × 35 mm
• Lähtöliittimen mitat: pituus 110 mm, halkaisija 35 mm

Toiminnot ja ominaisuudet

• Neljän valoalueen erillinen asetus vyöhykkeillä 1–4
• Yksittäisten vyöhykkeiden itsenäinen päälle- ja poiskytkentä
• Mahdollisuus luoda omia vyöhykeryhmiä, enintään 4 ryhmää
• Valitun ryhmän erillinen himmennys
• Saumaton värinvaihto ohjaimen väripyörän avulla
• RGB-komponentin kirkkauden säätö
• Valkotasapainon ja CCT-kirkkauden säätö
• Värinvaihtotilojen asettaminen
• Dynaamisen tilan nopeusasetukset
• Tukee moottorin ON/OFF- ja moottorin nopeuden säätötoimintoja
• Meteor-tilan tuki ja nopeusasetukset
• Pääyksikön LED-merkkivalo
• Bluetooth-ohjaussovelluksen yhteensopivuus
• Ohjattavuus mukana tulevalla kaukosäätimellä ja riippuvalaisimella

Ihanteellinen

• Tähtikatot kodeissa
• Hotelli- ja liiketilojen valaistusasennukset
• Koristeellinen kattovalaistus kotiteatterissa
• Ajoneuvon kattovalaistus
• Monialueasennukset, jotka vaativat yksittäisten osien erillistä ohjausta
• Kuituoptiset sovellukset RGB+CCT-valaistustehosteella

Pakkauksen sisältö

• Pääyksikkö 4-vyöhykkeinen RGB+CCT-kuituoptinen valaisin
• Kaukosäädin kosketusväriympyrällä
• Riippuva kaukosäädin
• 4 PG25-kuituoptista lähtöliitintä

Miksi valita tämä tuote?

• Mahdollistaa neljän erillisen valohaaran erillisen ohjauksen
• Yhdistää RGB-tehosteet CCT-valkoisten komponenttien asetuksiin
• Tukee Bluetooth-ohjausta sekä fyysisiä kaukosäätimiä
• Sopiva ratkaisu tähtikattovalaistukseen, jossa on korkeampi konfiguraatioaste
• Virtalähde turvallisella matalajännitteellä 12 V DC
• Suunnittelu on mukautettu yhdistämään suurempi määrä optisia kuituja kussakin vyöhykkeessä

Asennus- ja käyttöohjeet

• Oikean toiminnan varmistamiseksi on käytettävä stabiloitua 12 V:n tasavirtalähdettä, jolla on riittävä virtareservi.
• Optiset kuidut asennetaan valmiiksi valmistettuihin reikiin ja kiinnitetään sitten mekaanisesti kiinnitysalustaan.
• Optisten kuitujen päät voidaan lyhentää haluttuun pituuteen asennuksen jälkeen.
• Kytke jokainen kuituhaara erilliseen lähtöön suunnitellun vyöhykejaon mukaisesti.
• Bluetoothin kautta konfiguroitaessa on mahdollista asettaa yksittäisiä vyöhykkeitä ja käyttäjäryhmiä.
• Asennuksen aikana varmista pääyksikön riittävä ilmanvaihto äläkä peitä valon ulostuloa.

Turvallisuushuomautus

• Laite on suunniteltu toimimaan vain 12 V tasavirralla.
• Älä kytke tuotetta suoraan 230 V AC -verkkojännitteeseen.
• Suorita asennus virta katkaistuna.
• Estä kosteuden pääsy pääyksikköön ja liittimiin, ellei asennusta ole tarkoitettu suojatulle alueelle.
• Älä altista optisia kuituja ja liittimiä mekaaniselle taivutukselle tai vedolle.
• Pitkäaikaisen luotettavan toiminnan varmistamiseksi noudata yksittäisen portin suositeltua enimmäiskuitukapasiteettia.
