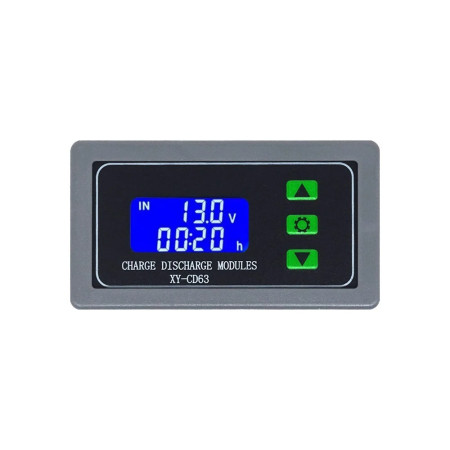

Modul za nadzor napetosti baterije XY-CD63, 6-60V

Merilnik napetosti za polnjenje in praznjenje baterij z razponom vhodne napetosti od 6V do 60V in največjim tokom 30A. Zasnovan je za zaščito baterij pred prekomernim polnjenjem in prekomernim praznjenjem s samodejnim odklopom bremena ali polnilnika, ko so dosežene nastavljene napetostne meje.

Ključne značilnosti:

• Visoka tokovna zmogljivost: podpira tokove do 30 A, kar je primerno za različne aplikacije z visoko močjo.
• Programabilni načini: Omogoča nastavitev omejitev napetosti za polnjenje in praznjenje, s čimer zagotavlja optimalno zaščito baterije.
• LCD-zaslon: Zagotavlja najnovejše informacije o napetosti baterije in statusu polnjenja/praznjenja.
• Samodejna zaščita: samodejno odklopi breme ali polnilnik, ko so dosežene nastavljene napetostne meje, da prepreči poškodbe baterije.

Tehnične specifikacije:

• Vhodna napetost: 6V-60V DC
• Izhodna napetost: Enako kot vhodna napetost
• Natančnost krmiljenja: 0,1 V
• Poraba energije: <1,5W
• Največji tok obremenitve: 30A
• Delovna temperatura: -25°C do 80°C
• Dimenzije modula: 79 x 43 x 41 mm

komentar:

• Modul služi kot krmilnik polnjenja/praznjenja in ne nadomešča polnilnika ali napetostnega pretvornika.
• Pri uporabi je pomembno, da pravilno nastavite način delovanja in omejitve napetosti glede na specifikacije vaše baterije.

Opis funkcij:

1. Izračun odstotka napetosti :
   Odstotek napetosti = napetost baterije / (zgornja meja napetosti - spodnja meja napetosti)

2. Funkcije gumbov :

   • Gumb gor :
     • Kratek pritisk: Preklopi prikaz med odstotki (%) in časom.
     • Dolg pritisk (5 sekund): preklopi način:
       • Način polnjenja: v
       • Način praznjenja: ven
   • Nastavi gumb :
     • Kratek pritisk: prikaže trenutno nastavljene parametre.
     • Dolg pritisk: odpre vmesnik za nastavitev parametrov. V tem vmesniku lahko nastavite:

       • GOR : Zgornja meja napetosti.

       • DN : Spodnja meja napetosti.
       • OP : Preklopni čas releja.
       • DOP : Zakasnitev vklopa releja (0-999 sekund).
       • FOP : Čas prisilnega zapiranja releja (0-10 sekund) v načinu praznjenja.
   • Gumb navzdol :
     • Kratek pritisk: Vklop/izklop releja (izklop v sili). LCD se bo pokazal in rele se bo odklopil.
     • Dolg pritisk: Nastavi status osvetlitve LCD-ja:
       • LP : Osvetlitev ozadja stalno vklopljena.
       • Vklopljeno : Osvetlitev ozadja se samodejno izklopi po 5-10 minutah. Ko ugasne, ga lahko zbudite s pritiskom na katerikoli gumb.

Nastavitve parametrov :

in. Pritisnite in držite gumb Set za vstop v vmesnik za nastavitev parametrov.
b. Med posameznimi parametri preklapljate s kratkim pritiskom na gumb Set .
C. Izbrani parameter nastavljate s tipkama gor/dol (podprt je kratek in dolg pritisk).
d. Za nastavitev drugih parametrov ponovite koraka b) in c).
E. Ko končate z nastavitvijo vseh parametrov, dolgo pritisnite gumb Set za shranjevanje in izhod.

Nadzor časa polnjenja/praznjenja :

• Če je parameter OP nastavljen na vrednost, ki ni enaka nič, se aktivira nadzor časa polnjenja/praznjenja.
• Po vklopu releja se začne čas polnjenja/praznjenja odštevati. Po preteku časa se bo rele samodejno izklopil in postopek polnjenja/praznjenja je končan.
• Če napetost pade pod spodnjo mejo (DN) v načinu polnjenja ali preseže zgornjo mejo (UP) v načinu praznjenja po izteku časa, je nadzor časa onemogočen in prikaže se sporočilo o napaki H:Er . Za potrditev napake pritisnite katerikoli gumb.
• Če nadzor časa ni aktiven, bo naprava beležila skupni čas polnjenja/praznjenja. Ta čas bo prikazan v ustreznem vmesniku in ponastavljen na nič, ko se ponovno začne polnjenje/praznjenje.

Samodejno zaznavanje parametrov :

• Če je po nastavitvi in izhodu spodnja napetostna meja (DN) večja ali enaka zgornji napetostni meji (UP), bo sistem prikazal utripajoče sporočilo o napaki , ki označuje napako.

Funkcija zakasnitve vklopa releja (DOP) :

• Zakasnitev med zaključkom enega polnjenja/praznjenja in ponovnim zapiranjem releja (0-999 sekund).

Čas prisilnega vklopa releja (FOP) :

• Po izpolnitvi pogojev za vklop releja se rele prisilno vklopi za nastavljen čas (0-10 sekund). Po tem času se ponovno zazna napetost baterije.
• Ta funkcija je še posebej uporabna v načinu praznjenja, kjer lahko kratkotrajni padec napetosti ob zagonu bremena povzroči nepravilen odklop releja. Na ta način je zagotovljen pravilen proces praznjenja.
