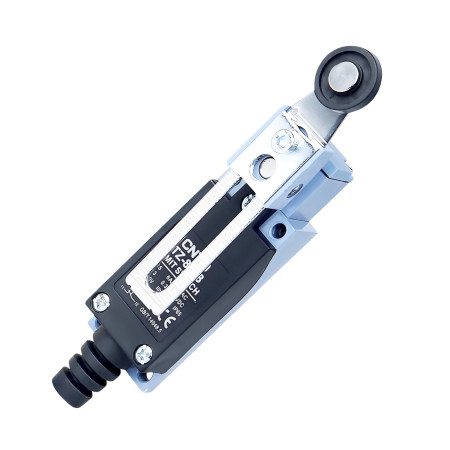

Končno stikalo TZ-8108 z nastavljivo roko in valjčkom
zoom_out_map
chevron_left chevron_right

Končno stikalo TZ-8108, nastavljiva roka z valjčkom

21,59 €

21,59 € excl. VAT

21.591941 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

Končno stikalo CNTD TZ-8108 iz serije TZ-8 je industrijsko mehansko stikalo z nastavljivo ročico, ki se zaključi z valjčkom. Ta zasnova omogoča gladek prenos gibanja, zmanjšano trenje in prilagodljivo nastavitev preklopnega položaja, kar je idealno za aplikacije s spremenljivo geometrijo gibanja in višjimi zahtevami glede vzdržljivosti.

Tehnične specifikacije

  • Tip: mehansko končno stikalo
  • Model: TZ-8108
  • Krmilnik: nastavljiva roka z valjčkom
  • Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
  • Delovna hitrost: od 5 mm/s do 0,5 m/s
  • Kontaktna upornost: maks. 25 mΩ
  • Izolacijska upornost: min. 100 MΩ (pri 500 VDC)
  • Dielektrična trdnost: 1500 VAC / 1 minuta
  • Mehanska življenjska doba: 1.000.000 ciklov
  • Električna življenjska doba: več kot 500.000 preklopnih ciklov
  • Delovna temperatura: od -20 °C do +70 °C
  • Relativna vlažnost: ≤ 95 % relativne vlažnosti
  • Zaščita: IP65
  • Dimenzije: 29 × 27 × 128 mm
  • Teža: 155 g

Nazivne napetosti in tokovi

Vrsta obremenitve Napetost BREZ stika NC kontakt
Uporovni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Uporovni (enosmerni) 8–30 V enosmernega toka 5 A 5 A
125 V enosmernega toka 0,4 A 0,4 A
250 V enosmernega toka 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (enosmerni tok) 8–30 V enosmernega toka 4 A 4 A
125 V enosmernega toka 3 A 3 A
250 V enosmernega toka 3 A 3 A
Prenapetostni tok – 12 A 24 A

Funkcije in lastnosti

  • Nastavljiva roka omogoča natančno nastavitev preklopne točke
  • Valj, ki zmanjšuje trenje in mehansko obrabo
  • Gladko delovanje s poševnim in stranskim stikom
  • Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
  • Robustno ohišje iz aluminijeve zlitine in ojačane plastike
  • Odporno na vodo, prah in olje (IP65)

Idealno za

  • Industrijska avtomatizacija
  • Transportni in manipulacijski sistemi
  • CNC in obdelovalni stroji
  • Pakirne in montažne linije
  • Spremenljive ali stranske aplikacije

Vsebina paketa

  • Končno stikalo CNTD TZ-8108

Zakaj izbrati ta izdelek?

  • Pregledna tabela nazivnih napetosti in tokov
  • Prilagodljiva nastavitev preklopne točke
  • Visoka mehanska in električna vzdržljivost
  • Zanesljivo delovanje v zahtevnih industrijskih okoljih
  • Dokazana kakovost serije CNTD TZ-8
CNTD
AM7268
85365080
Napetost
115 V DC
250 V AC
Pokritost
IP65
Največji tok
5 A

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
