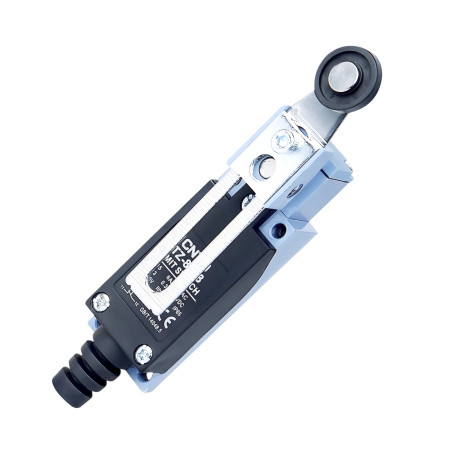

Interrupteur fin de course CNTD TZ-8108 avec bras réglable et galet
zoom_out_map
chevron_left chevron_right

Interrupteur de fin de course TZ-8108, bras réglable avec galet

21,59 €

21,59 € hors taxes

21.591941 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Le commutateur de fin de course CNTD TZ-8108 de la série TZ-8 est un commutateur mécanique industriel doté d'un bras réglable terminé par un galet. Sa conception assure une transmission de mouvement fluide, une friction réduite et un réglage précis de la position de commutation, ce qui le rend idéal pour les applications à géométrie variable et aux exigences de durabilité élevées.

Spécifications techniques

  • Type : interrupteur de fin de course mécanique
  • Modèle : TZ-8108
  • Contrôleur : bras réglable avec roulette
  • Configuration des contacts : 1× NO + 1× NC (double circuit)
  • Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
  • Résistance de contact : max. 25 mΩ
  • Résistance d'isolement : min. 100 MΩ (à 500 V CC)
  • Rigidité diélectrique : 1500 V CA / 1 minute
  • Durée de vie mécanique : 1 000 000 de cycles
  • Durée de vie électrique : plus de 500 000 cycles de commutation
  • Température de fonctionnement : -20 °C à +70 °C
  • Humidité relative : ≤ 95 % HR
  • Protection : IP65
  • Dimensions : 29 × 27 × 128 mm
  • Poids : 155 g

Tensions et courants nominaux

Type de charge Tension AUCUN contact Contact NC
Résistif (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Résistif (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4A 0,4A
250 V CC 0,2A 0,2A
Induction (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Inductif (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
Courant de surtension – 12 A 24 A

Fonctions et caractéristiques

  • Le bras réglable permet un réglage précis du point de commutation
  • Rouleau réduisant la friction et l'usure mécanique
  • Fonctionnement fluide avec contact oblique et latéral
  • Mécanisme à double ressort pour une longue durée de vie
  • Boîtier robuste en alliage d'aluminium et plastique renforcé
  • Résistant à l'eau, à la poussière et à l'huile (IP65)

Idéal pour

  • Automatisation industrielle
  • Systèmes de convoyage et de manutention
  • Machines-outils à commande numérique
  • Lignes d'emballage et d'assemblage
  • Applications à entrée variable ou latérale

Contenu de l'emballage

  • Interrupteur de fin de course CNTD TZ-8108

Pourquoi choisir ce produit ?

  • Tableau clair des tensions et courants nominaux
  • Réglage flexible du point de commutation
  • Haute durabilité mécanique et électrique
  • Fonctionnement fiable dans des environnements industriels exigeants
  • Qualité éprouvée de la série CNTD TZ-8
CNTD
AM7268
85365080
Tension
115 V DC
250 V AC
Couverture
IP65
Max. courant
5 A

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
