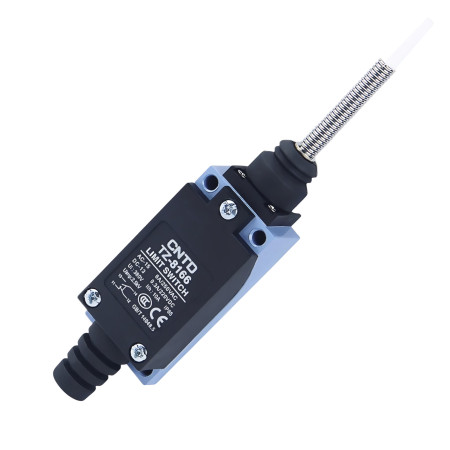

Končno stikalo TZ-8166 s plastično palico, IP65 zaščita
zoom_out_map
chevron_left chevron_right

Končno stikalo TZ-8166, vzmetno s plastično palico

21,59 €

21,59 € excl. VAT

21.591941 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

Končno stikalo CNTD TZ-8166 iz serije TZ-8 je industrijsko mehansko stikalo z vzmetjo in plastično palico, zasnovano za natančno zaznavanje končnih položajev, zaustavitev in linearnega gibanja. Zahvaljujoč ravni vzmeti je idealno za aplikacije z omejenim prostorom, kjer sta potrebna visoka ponovljivost preklopa in zanesljivo delovanje tudi pri pogostih mehanskih obremenitvah.

Tehnične specifikacije

  • Tip: mehansko končno stikalo
  • Model: TZ-8166
  • Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
  • Kontaktna upornost: maks. 25 mΩ
  • Izolacijska upornost: min. 100 MΩ (pri 500 VDC)
  • Dielektrična trdnost: 1500 VAC / 1 minuta
  • Delovna hitrost: od 5 mm/s do 0,5 m/s
  • Mehanska življenjska doba: do 1.000.000 ciklov
  • Električna življenjska doba: več kot 500.000 preklopnih ciklov
  • Delovna temperatura: od -20 °C do +70 °C
  • Relativna vlažnost: največ 95 % relativne vlažnosti
  • Zaščita: IP65
  • Dimenzije ohišja: 29 × 27 × 175 mm
  • Teža: 135 g

Nazivne napetosti in tokovi

Vrsta obremenitve Napetost BREZ stika NC kontakt
Uporovni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Uporovni (enosmerni) 8–30 V enosmernega toka 5 A 5 A
125 V enosmernega toka 0,4 A 0,4 A
250 V enosmernega toka 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (enosmerni tok) 8–30 V enosmernega toka 4 A 4 A
125 V enosmernega toka 3 A 3 A
250 V enosmernega toka 3 A 3 A
Prenapetostni tok – 12 A 24 A

Funkcije in lastnosti

  • Ravna vzmet za natančno in ponovljivo vklapljanje
  • Visoka občutljivost z majhnim hodom
  • Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
  • Robustno ohišje iz aluminijeve zlitine in ojačane plastike
  • Odporno na vodo, prah in olje (IP65)
  • Zasnova z uvodnicami za enostavno priključitev kablov
  • Primerno za izmenične in enosmerne tokokroge

Idealno za

  • Industrijska avtomatizacija
  • Transportni in pozicionirni sistemi
  • CNC stroji in obdelovalna oprema
  • Stroji za montažo in pakiranje
  • Zaznavanje končnih položajev in zaustavitev

Vsebina paketa

  • Končno stikalo CNTD TZ-8166

Zakaj izbrati ta izdelek?

  • Preizkušena industrijska serija CNTD TZ-8
  • Visoka zanesljivost in dolga življenjska doba
  • Natančno preklapljanje tudi pri majhnih hodih
  • Univerzalna uporaba v širokem spektru aplikacij
  • Stabilni parametri in kakovostna gradnja
CNTD
AM4770
85365080
Napetost
115 V DC
250 V AC
Pokritost
IP65
Največji tok
5 A

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
