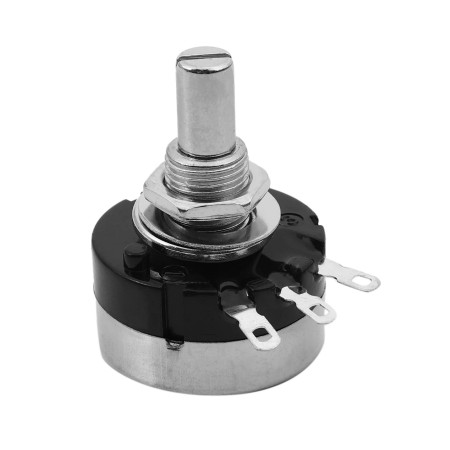

Potencjometr RV30YN 20S, 3W

Potencjometr RV30YN20S to obrotowy rezystor nastawny przeznaczony do płynnej regulacji rezystancji w układach elektronicznych, elementach sterujących, aplikacjach mocy i systemach sterowania. Konstrukcja z gwintem montażowym, trzpieniem i trzema zaciskami umożliwia łatwą integrację z panelem sterowania i urządzeniami wbudowanymi. Produkt jest dostępny w szerokiej gamie wariantów rezystancji, co ułatwia dobór odpowiedniej wersji do konkretnego zastosowania.

Dane techniczne

• Model: RV30YN20S
• Typ komponentu: potencjometr obrotowy
• Wykonanie: panelowe, z wałem i gwintem montażowym
• Liczba gniazdek: 3
• Charakterystyka: liniowa, oznaczenie B
• Moc znamionowa: 3W
• Dostępne opcje rezystancji: 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 250 kΩ, 500 kΩ, 1 MΩ
• Oznaczenia wariantów: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
• Tolerancja: 1%
• Konstrukcja: konstrukcja jednoobrotowa

Funkcje i cechy

• Ciągła regulacja oporu mechanicznego poprzez obrotowy wałek
• Liniowy przebieg odpowiedni do obwodów sterowania i regulacji
• Wyższa obciążalność 3 W do zastosowań o większym zapotrzebowaniu na energię niż w przypadku konwencjonalnych miniaturowych potencjometrów
• Metalowy wał i gwintowane mocowanie do stałego montażu na panelu
• Standardowe złącze trójzaciskowe do stosowania jako rezystor zmienny lub dzielnik napięcia
• Szeroki zakres wartości rezystancji dla różnorodnych projektów elektronicznych i zastosowań serwisowych

Idealny dla

• Regulacja poziomów sygnałów i napięć w układach elektronicznych
• Elementy regulacyjne i kalibracyjne w elektronice przemysłowej i hobbystycznej
• Zasilacz i obwody mocy wymagające bardziej wytrzymałego potencjometru
• Panele sterowania do instrumentów i urządzeń elektronicznych
• Części zamienne do napraw i konserwacji urządzeń wykorzystujących potencjometry serii RV30

Zawartość opakowania

• 1x potencjometr RV30YN20S w wybranym wariancie rezystancji

Dlaczego warto wybrać ten produkt?

• Zweryfikowany numer modelu RV30YN20S
• Dostępność wielu wartości rezystancji w ramach jednej linii produktów
• Charakterystyka liniowa odpowiednia do zastosowań technicznych i regulacyjnych
• Mechanicznie wytrzymała konstrukcja do montażu panelowego
• Moc znamionowa 3 W umożliwia zastosowanie nawet w bardziej wymagających obwodach

Instrukcja instalacji i obsługi

• Przy wyborze rezystora należy wziąć pod uwagę pożądany zakres sterowania i obciążenie elektryczne w obwodzie.
• Aby zapewnić prawidłowe działanie, należy podłączyć zewnętrzne zaciski jako stałe końce ścieżki oporowej, a środkowy zacisk jako element prowadzący.
• Podczas montażu na panelu należy zapewnić pewne mocowanie mechaniczne, wykorzystując gwintowaną część potencjometru.
• Nie należy przekraczać znamionowej mocy podzespołu, aby nie dopuścić do przegrzania ścieżki oporowej i skrócenia jej żywotności.
