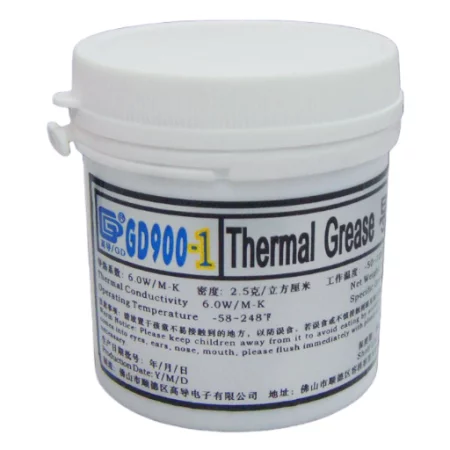

Pasta termoprzewodząca GD900-1, 150g

Wprowadzenie

Pasta termiczna jest kluczowa dla efektywnego odprowadzania ciepła pomiędzy komponentami elektronicznymi, na przykład między modułem LED a radiatorem lub między procesorem a radiatorem. Prawidłowa aplikacja gwarantuje, że powstanie równomierna i cienka warstwa – zazwyczaj o grubości około 0,1 do 0,3 mm – która wypełni mikroskopijne nierówności powierzchni. Ten przewodnik krok po kroku wyjaśnia, jak osiągnąć optymalny kontakt termiczny, a tym samym poprawić wydajność i żywotność urządzenia.

Materiały i przygotowanie

• Pasta termiczna
• Alkohol izopropylowy oraz czysta szmatka lub ręczniki papierowe
• Rękawice ochronne
• Taśma antystatyczna (podczas pracy z wrażliwą elektroniką)

Przed rozpoczęciem zawsze upewnij się, że urządzenie jest całkowicie wyłączone i odłączone od sieci elektrycznej. W ten sposób zmniejszysz ryzyko porażenia prądem.

Sposób aplikacji pasty termicznej

1. Czyszczenie powierzchni stykowych – Rozpocznij od dokładnego oczyszczenia obu powierzchni stykowych za pomocą alkoholu izopropylowego i szmatki. W ten sposób usuniesz kurz, tłuszcz oraz pozostałości starej pasty, co zapewni lepszy kontakt termiczny.
2. Nakładanie pasty – Nałóż małą kroplę pasty, mniej więcej wielkości grochu, na środek powierzchni. Podczas dociskania radiatora pasta równomiernie rozprowadzi się w cienką warstwę o grubości 0,1 do 0,3 mm, co jest idealne do efektywnego odprowadzania ciepła.
3. Montaż radiatora lub modułu LED – Umieść radiator lub moduł LED bezpośrednio na wyznaczonym miejscu i mocno go dociśnij, aby zapewnić równomierny kontakt termiczny. Prawidłowe dokręcenie zapobiegnie powstawaniu kieszeni powietrznych, które mogłyby obniżyć skuteczność chłodzenia.
4. Kontrola rozprowadzenia pasty – Jeśli to możliwe, sprawdź, czy pasta rozprowadziła się równomiernie. W razie potrzeby możesz ostrożnie usunąć nadmiar pasty i, jeśli to konieczne, nałożyć niewielką ilość ponownie.

Specyficzne wskazówki dla LED i innych urządzeń

• Nakładaj pastę tylko na obszary, gdzie następuje odprowadzanie ciepła.
• Unikaj kontaktu pasty z wrażliwymi elementami, takimi jak same diody LED.
• Upewnij się, że pasta nie dostanie się na sąsiednie części, gdzie mogłaby wpłynąć na funkcjonalność urządzenia.

Te kroki pomogą osiągnąć maksymalny efekt chłodzenia, jednocześnie zapewniając długoterminową niezawodność Twoich komponentów.

Ostrzeżenia dotyczące bezpieczeństwa

• Przed rozpoczęciem pracy odłącz urządzenie od źródła zasilania.
• Używaj rękawic ochronnych oraz narzędzi antystatycznych, aby zminimalizować ryzyko uszkodzenia komponentów i obrażeń.
• Pracuj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów.
• W przypadku kontaktu pasty ze skórą lub oczami natychmiast dokładnie przepłucz wodą.
• Jeśli masz jakiekolwiek wątpliwości dotyczące procedury, nie wahaj się zasięgnąć porady specjalisty.
