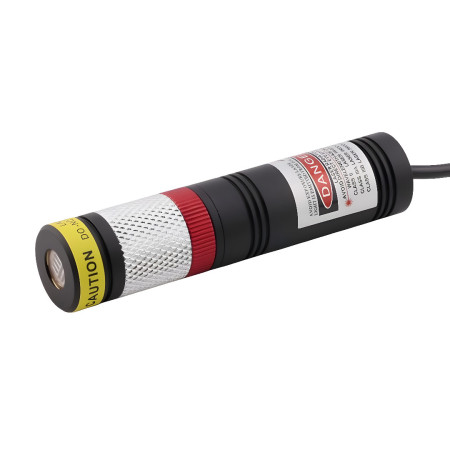

Moduł laserowy czerwony 660nm, IP67 - siatka 10x10

Wstęp

Niniejszy podręcznik zawiera instrukcje dotyczące bezpiecznego użytkowania oraz regularnej konserwacji modułów laserowych przeznaczonych do projekcji wskaźników (linii, krzyży, punktów oraz DOE/sieci) o maksymalnej mocy do 2000 mW. Dokument zawiera także definicję strefy bezpieczeństwa opartą na wartościach tabelarycznych, które określają, na jakiej odległości ekspozycja jest klasyfikowana jako klasa 3B (wyższe ryzyko) i od jakiej jako klasa 3R (niższe ryzyko).

1. Znajomość zagrożeń związanych z promieniowaniem laserowym

• Uszkodzenie wzroku – Bezpośrednie oraz odbite promieniowanie laserowe może powodować trwałe uszkodzenie siatkówki.
• Oparzenia skóry – Intensywny promień może przy długotrwałej ekspozycji powodować oparzenia.
• Ryzyko mechaniczne – Niewłaściwe obchodzenie się z elementami optycznymi (soczewki, lustra, DOE) może prowadzić do ich przesunięcia lub uszkodzenia, co zwiększa koncentrację emitowanej energii.
• Przypadkowe uruchomienie – Interwencje serwisowe bez odpowiedniego odłączenia zasilania lub naruszenia środków bezpieczeństwa mogą spowodować niezamierzone włączenie lasera.

2. Przegląd klas bezpieczeństwa i niezbędnych środków

• Klasa 2
  • Lasery o niskiej mocy (zwykle do 1 mW) – bezpieczne przy krótkotrwałej ekspozycji dzięki odruchowi mrugania.
  • Ostrzegawcze etykiety informujące, aby nie patrzyć bezpośrednio w promień.
  • Przestrzeganie procedur bezpieczeństwa, aby uniknąć przypadkowego zwiększenia ekspozycji.
• Klasa 3R
  • Lasery o nieco wyższej mocy (do kilku mW) – bezpośrednie patrzenie może spowodować uszkodzenie, ale ryzyko jest stosunkowo mniejsze.
  • Oznaczenie otworów wyjściowych etykietami ostrzegawczymi.
  • Ścisłe przestrzeganie odległości bezpieczeństwa, aby ekspozycja pozostała na poziomie klasy 3R.
• Klasa 3B
  • Lasery o wysokiej mocy, w których bezpośredni kontakt z promieniem może spowodować natychmiastowe i trwałe uszkodzenie wzroku.
  • Konieczność stosowania przełącznika z kluczem, zapobiegającego przypadkowemu uruchomieniu.
  • Wdrożenie zdalnego systemu blokady (np. przełącznik drzwi lub przycisk awaryjny).
  • Widoczny wskaźnik pracy („Laser On”) oraz obowiązek noszenia okularów ochronnych podczas interwencji serwisowych.
• Klasa 4
  • Najwyższa moc, przy której nawet rozproszone promieniowanie stanowi ekstremalne zagrożenie dla oczu i skóry.
  • Wyraźne etykiety ostrzegawcze i oznaczenia, przełącznik z kluczem, system blokady oraz mechaniczna osłona promienia.
  • Urządzenie musi posiadać ręczny reset po każdym przerwaniu pracy, a eksploatacja jest dozwolona tylko przez wykwalifikowany personel w wyznaczonych strefach.

3. Definicja strefy bezpieczeństwa

Przy definiowaniu strefy bezpieczeństwa wykorzystuje się tabelę, która określa:

• Strefa kontrolowana (3B): Obszar od urządzenia do odległości X metrów, gdzie ekspozycja odpowiada klasie 3B. Do tej strefy mają dostęp tylko przeszkoleni użytkownicy, a obowiązują tam rygorystyczne środki (przełącznik z kluczem, system blokady, obowiązkowe okulary ochronne).
• Strefa ograniczona (3R): Obszar od X metrów, gdzie ekspozycja spada do poziomu klasy 3R. Również tutaj należy przestrzegać podstawowych środków bezpieczeństwa, takich jak oznakowanie obszaru i bariery fizyczne.

Uwaga: Wartość X określa się na podstawie dostępnego kalkulatora. Fizyczne oznakowanie stref bezpieczeństwa (np. oznaczenia na podłodze, ścianach) jest obowiązkowe.

4. Prawidłowe obchodzenie się z produktem

• Przed uruchomieniem – Umieść urządzenie w stabilnym miejscu, gdzie strefa bezpieczeństwa jest wyraźnie wyznaczona. Sprawdź, czy wszystkie elementy bezpieczeństwa (przełącznik z kluczem, system blokady, osłony) działają poprawnie.
• Podczas pracy – Przestrzegaj stref bezpieczeństwa. Nigdy nie wchodź do strefy kontrolowanej (3B) bez odpowiedniego przeszkolenia i sprzętu ochronnego. Upewnij się, że osoby nieuprawnione nie mają dostępu do obszarów o wysokiej ekspozycji.
• Podczas obsługi i serwisu – Przed jakąkolwiek interwencją serwisową wyłącz urządzenie i odłącz je od zasilania. Nie usuwaj ani nie modyfikuj elementów bezpieczeństwa ani osłon.

5. Konserwacja i serwis

• Regularne kontrole – Przeprowadzaj wizualne i funkcjonalne kontrole stanu elementów optycznych i osłon. Sprawdź prawidłowe działanie systemów blokady, przełącznika z kluczem oraz wskaźników.
• Czyszczenie – Czyść elementy optyczne (soczewki, lustra, DOE) wyłącznie przy użyciu zatwierdzonych środków czyszczących oraz miękkiej ściereczki (najlepiej z mikrofibry) w kontrolowanym środowisku.
• Serwis i kalibracja – W przypadku stwierdzenia odchyleń w projekcji lub innych usterek funkcjonalnych, skontaktuj się z autoryzowanym serwisem. Dokumentuj wszystkie interwencje serwisowe oraz kalibracje.

6. Procedury awaryjne

• W przypadku awarii – Natychmiast wyłącz urządzenie i odłącz je od zasilania. Zapobiegaj dostępowi osób nieuprawnionych do strefy bezpieczeństwa oraz zanotuj opis awarii. Skontaktuj się z autoryzowanym serwisem.
• W przypadku przypadkowej ekspozycji – Natychmiast przerwij ekspozycję (wyłącz urządzenie, opuść obszar promienia). Jeśli wystąpi podejrzenie uszkodzenia oczu lub skóry, udziel pierwszej pomocy i niezwłocznie skontaktuj się z lekarzem. Incydent należy odpowiednio udokumentować.

7. Podsumowanie i zalecenia

Przestrzegając powyższych procedur, zapewniasz bezpieczną pracę urządzenia i minimalizujesz ryzyko związane z promieniowaniem laserowym. Prawidłowa definicja strefy bezpieczeństwa oparta na wartościach tabelarycznych (strefa kontrolowana 3B i strefa ograniczona 3R) umożliwia wyraźne wyznaczenie obszarów, w których wymagane są bardziej rygorystyczne środki, oraz dostarcza użytkownikom jasnych instrukcji dotyczących bezpiecznego obchodzenia się z produktem.

Zalecamy regularne przeglądy oraz aktualizację dokumentacji zgodnie ze zmianami warunków eksploatacji i szkoleniami personelu.
