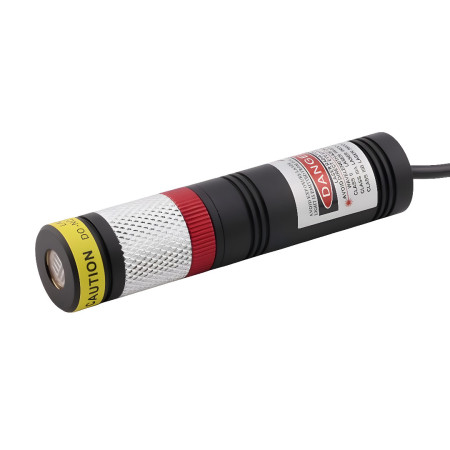

Modul laser roșu 660nm, IP67 - grilă 10x10

Modul laser roșu (660nm), putere de la 50mW la 200mW, grilă lentilă DOE 10x10.

124,77 €

124,77 € fără TVA

124.768618 Fara TVA

i
Cota de TVA aplicată este 0% pentru țara Statele Unite ale Americii.
check În stoc
Descărcați PDF

Modulul laser cu o lungime de undă roșie de 660 nm este conceput pentru proiecția unei grile de puncte de 10×10 (DOE) și este utilizat în principal pentru poziționare, țintire și controlul poziției în timpul tăierii și al altor operațiuni industriale. Designul într-o carcasă de aluminiu și posibilitatea de ascuțire permit adaptarea proiecției la o aplicație specifică.

Specificații tehnice

  • Lungime de undă: 660 nm (roșu)
  • Forma grinzii: DOE 10x10
  • Unghiul fasciculului: 42x42°
  • Putere optică (variante): 50 mW, 100 mW, 150 mW, 200 mW
  • Putere reală de ieșire:
    • 50mW (38–45mW)
    • 100 mW (75–95 mW)
    • 150 mW (100–120 mW)
    • 200 mW (130–150 mW)
  • Mod de funcționare: CW (lumină continuă)
  • Controlul curentului: APC
  • Tensiune de alimentare: 5V CC
  • Curent de funcționare: < 500 mA
  • Tip conector: CC 5,5 × 2,1 mm / 5,5 × 2,5 mm
  • Lungimea cablului: 100 cm
  • Materialul carcasei: aluminiu
  • Material optic: PMMA
  • Dimensiunile modulului: diametru 20 mm × lungime 90 mm
  • Greutate: 65g
  • Protecție: IP67
  • Temperatura de funcționare: -10°C până la +50°C
  • Temperatura de depozitare: -40°C până la +85°C
  • Timp mediu până la defecțiune (MTTF): > 8.000 ore

Funcții și caracteristici

  • Proiecție grilă 10×10 pentru poziționare vizuală rapidă
  • Optică focalizabilă (focalizare reglabilă)
  • Carcasă compactă din aluminiu pentru o mai bună disipare a căldurii
  • Sursă de alimentare de 5 V CC pentru integrarea în mașini și sisteme de control
  • Protecție IP67 pentru utilizare în condiții de operare mai solicitante

Ideal pentru

  • Poziționarea în timpul tăierii și marcării în mașinile industriale
  • Stabilirea punctelor de referință și verificarea poziției în dispozitivele de asamblare
  • Ghidare vizuală în automatizare și linii de producție

Conținutul pachetului

  • Modul laser cu fir de conectare și conector DC

De ce să alegeți acest produs?

  • Proiecție definită a grilei 10×10 folosind optica DOE
  • Design mecanic standard Ø20 × 90 mm pentru integrare ușoară
  • Sursă de alimentare de 5 V CC și terminație de cablu CC finisată de 5,5 × 2,1 mm
  • Design durabil cu protecție IP67

Instrucțiuni de instalare și utilizare

  • Asigurați o sursă de alimentare stabilizată de 5 V CC cu o rezervă de curent suficientă pentru opțiunea de alimentare selectată.
  • Montați modulul astfel încât să asigurați răcirea carcasei și stabilitatea mecanică a proiecției.
  • După asamblare, reglați focalizarea în funcție de dimensiunea și claritatea dorite ale proiecției la distanța de lucru.
  • Conectați conectorul CC de 5,5 × 2,1 mm când alimentarea este deconectată.

Notificare de siguranță

  • Aceasta este o sursă laser. Nu îndreptați fasciculul spre ochi și nu observați fasciculul direct sau reflectat.
  • În timpul instalării și ajustării, utilizați echipament de protecție adecvat și respectați reglementările interne de siguranță ale locului de muncă.
  • Operați modulul numai în condițiile electrice și de temperatură specificate.
OEM
AM1934-50-MW
90132000
Culoarea luminii
Roșu
Lungime de undă
660 nm
Tensiune
5 V DC
Conector
5,5x2,1 mm
Acoperi
IP67
Durata de viata
8.000 de ore
Unghiul de radiație
42°
Față
Grilă

Introducere

Acest manual oferă instrucțiuni pentru utilizarea în siguranță și întreținerea regulată a modulelor laser destinate proiectării indicatorilor (linii, cruci, puncte și DOE/grile) cu o putere maximă de până la 2000 mW. Documentul include, de asemenea, definiția zonei de siguranță, bazată pe valori tabelare, care determină distanța la care expunerea este clasificată ca fiind de Clasa 3B (risc mai ridicat) și de la care este clasificată ca Clasa 3R (risc mai scăzut).

1. Cunoașterea riscurilor radiației laser

  • Deteriorarea vederii – Radiația laser directă și reflectată poate cauza daune permanente retinei.
  • Arsuri ale pielii – Un fascicul intens poate provoca arsuri în caz de expunere prelungită.
  • Risc mecanic – Manipularea necorespunzătoare a componentelor optice (lentile, oglinzi, DOE) poate duce la deplasarea sau deteriorarea acestora, ceea ce crește concentrația de energie emisă.
  • Activare accidentală – Intervențiile de service fără deconectarea corespunzătoare a alimentării sau încălcarea măsurilor de siguranță pot provoca activarea neintenționată a laserului.

2. Prezentarea claselor de siguranță și a măsurilor necesare

  • Clasa 2
    • Laser cu putere redusă (de obicei până la 1 mW) – sigur în caz de expunere scurtă, datorită reflexului de clipire.
    • Etichete de avertizare care indică să nu se privească direct în fascicul.
    • Respectarea procedurilor de siguranță pentru a preveni creșterea accidentală a expunerii.
  • Clasa 3R
    • Laser cu putere ușor mai ridicată (până la câțiva mW) – privirea directă poate cauza deteriorări, însă riscul este relativ mai scăzut.
    • Deschiderile de ieșire sunt marcate cu etichete de avertizare.
    • Respectarea strictă a distanțelor de siguranță pentru a menține expunerea la nivelul clasei 3R.
  • Clasa 3B
    • Laser de înaltă putere, unde contactul direct cu fasciculul poate provoca daune imediate și permanente vederii.
    • Obligația utilizării unui comutator cu cheie pentru a preveni activarea accidentală.
    • Implementarea unui sistem de blocare la distanță (de exemplu, un comutator de ușă sau un buton de urgență).
    • Indicator vizibil al funcționării („Laser On”) și obligația purtării ochelarilor de protecție în timpul intervențiilor de service.
  • Clasa 4
    • Cea mai mare putere, unde chiar și radiația dispersată reprezintă un pericol extrem pentru ochi și piele.
    • Etichete de avertizare și marcaje proeminente, comutator cu cheie, sistem de blocare și închizătoare mecanică a fasciculului.
    • Dispozitivul trebuie să aibă un reset manual după fiecare întrerupere a funcționării, iar operarea este permisă doar personalului calificat în zone desemnate.

3. Definirea zonei de siguranță

La definirea zonei de siguranță se folosește un tabel care specifică:

  • Zona controlată (3B): Zona de la dispozitiv până la o distanță de X metri, unde expunerea corespunde clasei 3B. Accesul în această zonă este permis doar utilizatorilor instruiți, iar măsuri stricte se aplică (comutator cu cheie, sistem de blocare, ochelari de protecție obligatorii).
  • Zona restricționată (3R): Zona de la X metri, unde expunerea scade la nivelul clasei 3R. Și aici este necesară respectarea măsurilor de siguranță de bază, cum ar fi marcarea zonei și barierele fizice.

Notă: Valoarea X se stabilește conform calculatorului disponibil. Marcarea fizică a zonelor de siguranță (semne pe podea, pe pereți etc.) este obligatorie.

4. Manipularea corectă a produsului

  • Înainte de pornire – Plasați dispozitivul într-un loc stabil, unde zona de siguranță este clar delimitată. Verificați dacă toate elementele de siguranță (comutator cu cheie, sistem de blocare, capace de protecție) funcționează corect.
  • În timpul funcționării – Respectați zonele de siguranță. Nu intrați niciodată în zona controlată (3B) fără instruire corespunzătoare și echipament de protecție. Asigurați-vă că persoanele neautorizate nu accesează zonele cu expunere ridicată.
  • La manipulare și service – Înainte de orice intervenție de service, opriți complet dispozitivul și deconectați-l de la alimentare. Nu îndepărtați sau modificați elementele de siguranță sau capacele de protecție.

5. Întreținere și service

  • Verificări periodice – Efectuați verificări vizuale și funcționale ale stării componentelor optice și ale capacele de protecție. Verificați funcționarea sistemelor de blocare, a comutatorului cu cheie și a indicatorilor.
  • Curățare – Curățați componentele optice (lentile, oglinzi, DOE) doar cu soluții de curățare aprobate și cu o cârpă moale (ideal din microfibră) într-un mediu controlat.
  • Service și calibrare – În cazul în care se constată abateri în proiectare sau alte defecțiuni, contactați un service autorizat. Documentați toate intervențiile de service și calibrarea.

6. Proceduri de urgență

  • În caz de defecțiune – Opriți imediat dispozitivul și deconectați-l de la alimentare. Preveniți accesul persoanelor neautorizate în zona de siguranță și înregistrați descrierea defecțiunii. Contactați un service autorizat.
  • În caz de expunere accidentală – Întrerupeți imediat expunerea (opriți dispozitivul, părăsiți zona fasciculului). Dacă există suspiciuni de rănire a ochilor sau a pielii, acordați primul ajutor și solicitați asistență medicală. Documentați incidentul corespunzător.

7. Concluzie și recomandări

Respectând procedurile de mai sus, asigurați o funcționare sigură și minimizați riscurile asociate cu radiația laser. Definirea corectă a zonei de siguranță pe baza valorilor tabelare (zona controlată 3B și zona restricționată 3R) permite delimitarea clară a zonelor în care se impun măsuri mai stricte și oferă utilizatorilor instrucțiuni clare pentru manipularea în siguranță a produsului.

Recomandăm revizuirea periodică și actualizarea documentației în funcție de modificările condițiilor de operare și de instruirea personalului.

Importator pentru UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republica Cehă,
