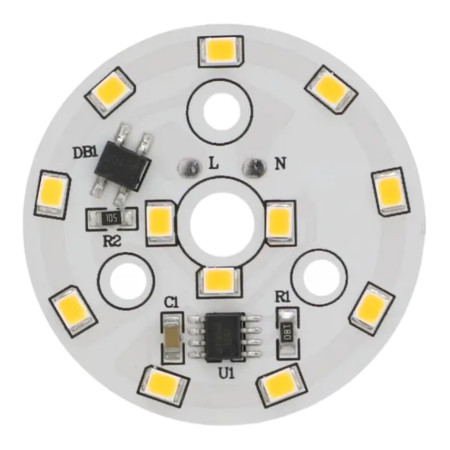

Moduł LED okrągły 5W, ⌀44mm, 220-240V AC

Okrągły moduł LED do bezpośredniego zasilania z sieci 220–240 V AC został zaprojektowany do integracji z oprawami oświetleniowymi i zespołami oświetleniowymi, gdzie wymagana jest kompaktowa konstrukcja i proste podłączenie elektryczne. Dzięki średnicy 44 mm, moduł ten doskonale nadaje się do mniejszych opraw oświetleniowych, wymiany paneli świetlnych i napraw serwisowych.

Dane techniczne

• Typ diody LED: 2835 SMD
• Liczba diod LED: 12
• Barwa światła: biała (w zależności od wariantu ciepła biel 3000–3500K / zimna biel 6000–6500K)
• Zasilanie: prąd zmienny 220-240 V
• Pobór mocy: 5 W
• Średnica zewnętrzna modułu: 44 mm
• Kąt wiązki: 120–130°
• Natężenie światła: 400–450 lm

Funkcje i cechy

• Kompaktowa, okrągła konstrukcja umożliwiająca integrację z oprawami oświetleniowymi o ograniczonej przestrzeni
• Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego
• Zasilanie bezpośrednio z sieci prądu przemiennego 220–240 V (nie ma potrzeby stosowania zewnętrznego źródła prądu stałego)
• Zmiana barwy światła w zależności od wybranej kombinacji (ciepła biel / zimna biel)

Idealny dla

• Usługa wymiany płytek LED w oprawach zasilanych sieciowo
• Oprawy wpuszczane i natynkowe z okrągłą przestrzenią na moduł Ø44 mm
• Oprawy techniczne i użytkowe, w których wymagana jest prosta integracja modułu LED

Zawartość opakowania

• 1x moduł LED okrągły Ø44 mm
• Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED

Dlaczego warto wybrać ten produkt?

• Jasno określone parametry projektowania i wymiany modułów świetlnych
• Kompaktowy rozmiar przy zachowaniu użytecznego strumienia świetlnego
• Możliwość wyboru temperatury barwowej w zależności od zastosowania

Instrukcja instalacji i obsługi

• Instalację należy wykonywać wyłącznie przy odłączonym dopływie prądu i zabezpieczonym stanowisku pracy przed przypadkowym włączeniem.
• Przewody należy przylutować bezpośrednio do punktów lutowniczych modułu; należy stosować przewody z odpowiednią izolacją do napięcia sieciowego i zapewnić odpowiednie odciążenie (mechaniczne mocowanie przewodów poza punktem lutowania).
• Podczas lutowania należy maksymalnie skrócić czas nagrzewania, aby nie uszkodzić diody LED lub płytki drukowanej.
• Moduł należy zamontować w oprawie w taki sposób, aby uniemożliwić dotknięcie części pod napięciem oraz zapewnić odpowiednią odległość od metalowych części konstrukcji, zgodną z wymogami izolacji.
• Należy zapewnić odpowiednie chłodzenie zgodnie z konstrukcją oprawy. Nie należy używać modułu w zamkniętej przestrzeni bez odprowadzania ciepła, ponieważ może dojść do nadmiernego nagrzania.
• Po montażu należy sprawdzić wytrzymałość połączeń i izolację oraz przeprowadzić test funkcjonalny oprawy oświetleniowej.

Informacja o bezpieczeństwie

• Produkt jest przeznaczony do zasilania prądem przemiennym 220–240 V. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem, pożar lub uszkodzenie urządzenia.
• Powierz instalację i serwis osobie wykwalifikowanej, posiadającej wiedzę na temat pracy ze sprzętem elektrycznym niskiego napięcia.
• Nie podłączaj modułu do zasilania podczas montażu, lutowania ani gdy przewody są odsłonięte. Zawsze upewnij się, że moduł jest odłączony od zasilania przed jakąkolwiek interwencją.
• Nie należy używać modułu poza oprawą oświetleniową ani bez zabezpieczenia przed dotykiem. Podczas pracy na płytce mogą znajdować się niebezpieczne części pod napięciem sieciowym.
• Należy zapewnić odpowiednią izolację i mechaniczne zabezpieczenie przewodów zasilających. Luźny przewód lub niewystarczająca izolacja mogą spowodować zwarcie, przegrzanie lub obrażenia.
• Nie należy instalować modułu w środowisku, w którym występuje woda, kondensacja lub wysoka wilgotność, chyba że konstrukcja oprawy oświetleniowej zapewnia odpowiednią ochronę.
• Nie należy przykrywać modułu materiałami termoizolacyjnymi ani przekraczać dopuszczalnych temperatur przewidzianych dla danej oprawy oświetleniowej. Nadmierna temperatura skraca żywotność oprawy i zwiększa ryzyko jej awarii.
• Jeżeli płytka drukowana, diody LED, pola lutownicze lub izolacja są uszkodzone, nie należy już używać modułu.
