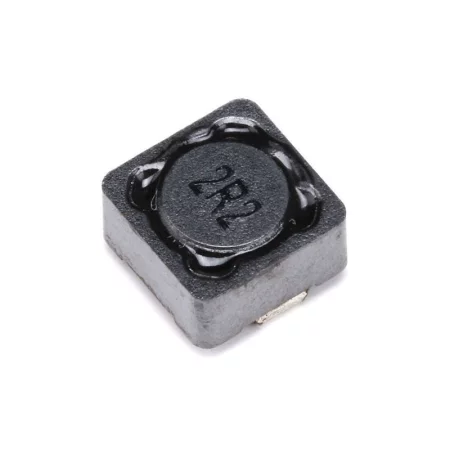

Dławik mocy SMD CDRH74 – ferryt, ekranowany, różne wartości
zoom_out_map
chevron_left chevron_right

Dławik CDRH74

0,38 €

0,38 € bez VAT

0.375809 Netto

i
Stawka VAT stosowana wynosi 0% dla kraju Stany Zjednoczone.
check Na stanie
Karta katalogowa

Dławik mocy SMD CDRH74

Dławik mocy SMD serii CDRH74 przeznaczony jest do zasilaczy impulsowych, przetwornic DC/DC i układów filtrujących. Ekranowana konstrukcja z rdzeniem ferrytowym zapewnia niskie zakłócenia elektromagnetyczne, wysoką obciążalność prądową i stabilne parametry w szerokim zakresie indukcyjności.

Dane techniczne

  • Konstrukcja: dławik mocy ekranowany
  • Montaż: SMD
  • Wymiary: 7,5 × 7,5 × 4,5 mm
  • Waga: 1,6 g
  • Tolerancja indukcyjności: ±20%
  • Częstotliwość testu: 100 kHz / 0,3 V
  • Temperatura pracy: −40 °C do +85 °C
  • Temperatura przechowywania: −55 °C do +125 °C
  • Rezystancja izolacji: 100 MΩ
  • Ochrona: IP00

Przegląd dostępnych wariantów CDRH74

Oznaczenie Indukcyjność (µH) Rezystancja prądu stałego (Ω) maks. Prąd nasycenia Isat (A) Prąd znamionowy Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2,5 1,84
CDRH74-150M 15 0,090 2.0 1,47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1,5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1350 0,4 0,32
CDRH74-471M 470 2200 0,35 0,26
CDRH74-681M 680 2700 0,3 0,2
CDRH74-102M 1000 4300 0,28 0,18
CDRH74-152M 1500 4500 0,1 0,1

Funkcje i cechy

  • Ekranowana konstrukcja redukująca zakłócenia elektromagnetyczne
  • Niska rezystancja uzwojenia prądu stałego
  • Wysoka odporność na prąd nasycenia
  • Nadaje się do obwodów przełączających o wysokiej częstotliwości

Idealny dla

  • Przetwornice DC/DC
  • Zasilacze impulsowe
  • Sterowniki LED
  • Obwody filtrujące i wygładzające

Zawartość opakowania

  • 1× dławik mocy SMD CDRH74

Dlaczego warto wybrać ten produkt?

  • Pełna gama induktorów w jednym pakiecie
  • Parametry techniczne bezpośrednio wg karty katalogowej produkcji
  • Wysoka niezawodność i odporność mechaniczna
OEM
AM7487-4R7-47-UH
85411000
Tolerancja
20%
