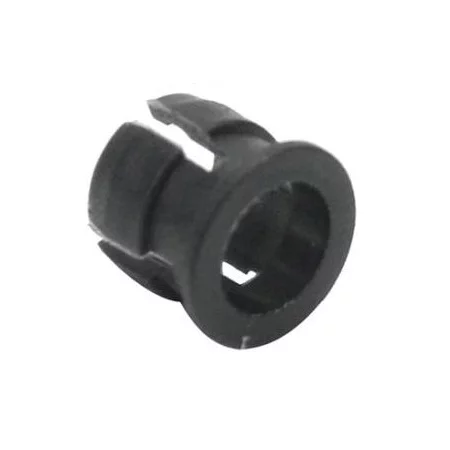

Podnožje za 5mm LED, plastično

Plastični nosač za LED diode od 5 mm koristi se za mehaničko pričvršćivanje LED diode u rupu u ploči ili kućištu. Dizajn s fleksibilnim zaključavanjem (kopčom) omogućuje brzu montažu bez upotrebe ljepila i istovremeno poboljšava stabilnost montaže LED diode u primjeni.

Tehničke specifikacije

• Dizajnirano za: LED diode od 5 mm
• Vrsta montaže: ploča (pričvršćivanje kopčom)
• Materijal: ABS plastika
• Boja: crna
• Preporučeni promjer montažne rupe: 6,1 mm
• Radna temperatura: -25 do +75 °C

Funkcije i značajke

• Mehanička montaža 5 mm LED diode u ploču s ponovljivim postavljanjem
• Dizajn s pričvršćivanjem za brzu ugradnju u pripremljenu rupu
• Električno neprovodljiv materijal pogodan za uobičajene niskonaponske LED primjene
• Zaštita LED dioda od izravnog naprezanja terminala prilikom rukovanja pločom

Idealno za

• LED indikatori na instrument pločama i poklopcima
• Prototipovi, ispitne armature i laboratorijska oprema
• Upravljačke ploče, vrata ormara i primjene u niskonaponskim ormarima

Sadržaj paketa

• 1 kom plastično grlo za 5mm LED diodu

Zašto odabrati ovaj proizvod?

• Jednostavna i brza montaža panela bez dodatnih pričvršćivača
• Standardni dizajn za 5 mm LED s definiranim otvorom za montažu
• ABS plastika s deklariranim rasponom radne temperature

Upute za instalaciju i uporabu

• Pripremite rupu promjera 6,1 mm u ploči i uklonite sve neravnine.
• Umetnite čahuru u otvor i pričvrstite je opružnim kopčama.
• Umetnite LED diodu od 5 mm u grlo i provjerite je li pravilno postavljena; izvršite električni spoj prema ožičenju LED diode (serijski otpornik itd.).
