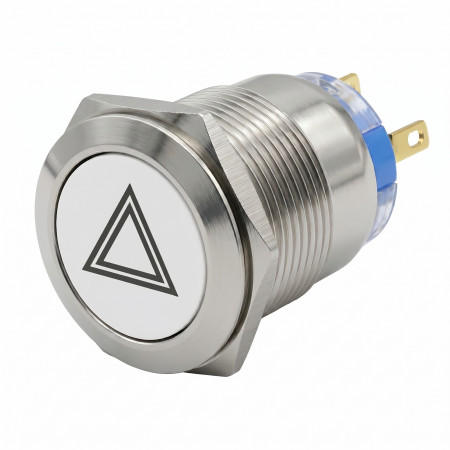

Metalni prekidač s crvenim osvjetljenjem, trokut upozorenja, srebrni, promjer 22mm, IP65, 12V

Metalni panelni prekidač s crvenim LED osvjetljenjem i simbolom trokuta upozorenja namijenjen je za ugradnju u panel i upravljanje električnim krugom. Konstrukcija s aretacijom omogućuje zadržavanje odabranog položaja prekidača. Proizvod je prikladan za primjene gdje se zahtijeva vizualno označavanje upravljačkog elementa i povećana otpornost prednjeg dijela na prašinu i vodu.

Tehničke specifikacije

• Vrsta proizvoda: panelni metalni prekidač
• Osvjetljenje: crveno LED
• Maksimalni napon za LED osvjetljenje: 12 V
• Maksimalni uklopni napon: 250 V
• Maksimalna uklopna struja: 5 A
• Vrsta kontakata: NO, NC
• Montažni promjer: 19 mm
• Promjer prekidača: 22 mm
• Zaštita: IP65
• Izvedba: srebrno metalno tijelo
• Simbol na tipki: trokut upozorenja
• Funkcija prekidača: uklopna i aretacijska

Funkcije i značajke

• Aretacijski mehanizam drži prekidač u odabranom položaju nakon pritiska.
• Crveno LED osvjetljenje služi za vizualnu signalizaciju stanja ili položaja upravljačkog elementa.
• NO i NC kontakti omogućuju upotrebu u uklopnom i isklopnom spoju.
• Metalna izvedba prikladna je za čvrstu panelnu ugradnju.
• Zaštita IP65 osigurava zaštitu od prašine i vode u opsegu koji odgovara ovom stupnju zaštite.
• Simbol trokuta upozorenja omogućuje upotrebu za upravljanje ili signalizaciju funkcija upozorenja.

Idealno za

• Ugradnju u upravljačke panele.
• Upravljanje električnim krugovima sa zahtjevom za aretacijskom funkcijom.
• Primjene s potrebom za crvenim svjetlosnim označavanjem upravljačkog elementa.
• Spojeve gdje se koristi NO ili NC kontakt.
• Upravljačke elemente za funkcije upozorenja ili signalizacije.

Sadržaj pakiranja

• 1 kom metalni prekidač s crvenim osvjetljenjem i simbolom trokuta upozorenja.

Zašto odabrati ovaj proizvod

• Sadrži aretacijski uklopni mehanizam za trajno spajanje ili prekidanje kruga prema spoju.
• Podržava kontaktnu konfiguraciju NO i NC.
• Ima crveno LED osvjetljenje za signalizacijsku upotrebu.
• Ima zaštitu IP65 i metalnu panelnu izvedbu.
• Montažni promjer 19 mm omogućuje ugradnju u odgovarajući otvor u panelu.

Upute za instalaciju i rad

• Prije ugradnje provjerite sukladnost spoja NO i NC kontakata sa željenom funkcijom kruga.
• LED osvjetljenje spajajte samo u skladu s navedenim maksimalnim naponom za osvjetljenje.
• Uklopni krug ne smije prekoračiti navedene maksimalne vrijednosti napona i struje.
• Prekidač ugradite u panel s odgovarajućim montažnim otvorom.
• Pri spajanju poštujte polaritet osvjetljenja, ako to specifični izvodi zahtijevaju.

Sigurnosna upozorenja

• Ugradnju i spajanje smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
• Prije instalacije uvijek isključite napajanje uklopnog kruga.
• Pri upotrebi u krugovima s opasnim naponom postoji opasnost od strujnog udara.
• Neispravno spajanje kontakata ili osvjetljenja može uzrokovati kratki spoj, pregrijavanje ili oštećenje prekidača.
• Ne prekoračujte maksimalni uklopni napon, maksimalnu uklopnu struju ni maksimalni napon za LED osvjetljenje.
