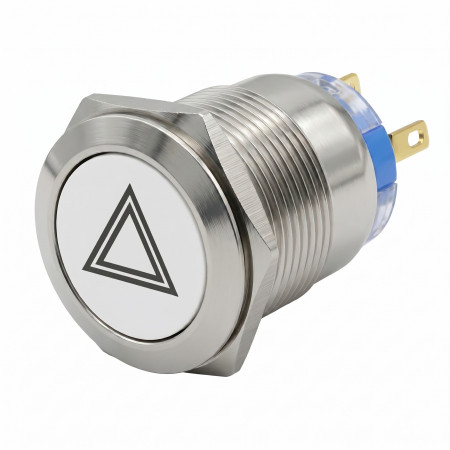

Fém kapcsoló piros háttérvilágítással, elakadásjelző háromszög, ezüst, átmérő 22mm, IP65, 12V

A piros LED háttérvilágítással és elakadásjelző háromszög szimbólummal ellátott fém panelkapcsoló panelbe történő beépítésre és elektromos áramkör vezérlésére szolgál. A reteszelő kialakítás lehetővé teszi a kapcsoló kiválasztott helyzetének megtartását. A termék olyan alkalmazásokhoz alkalmas, ahol a vezérlőelem vizuális jelölése és az elülső rész porral és vízzel szembeni fokozott ellenállása szükséges.

Műszaki specifikációk

• Terméktípus: fém panelkapcsoló
• Háttérvilágítás: piros LED
• Maximális feszültség a LED háttérvilágításhoz: 12 V
• Maximális kapcsolási feszültség: 250 V
• Maximális kapcsolási áram: 5 A
• Érintkezők típusa: NO, NC
• Szerelési átmérő: 19 mm
• Kapcsoló átmérője: 22 mm
• Védettség: IP65
• Kivitel: ezüst fémtest
• Szimbólum a gombon: elakadásjelző háromszög
• Kapcsoló funkciója: kapcsoló és reteszelő

Funkciók és tulajdonságok

• A reteszelő mechanizmus megnyomás után a kiválasztott helyzetben tartja a kapcsolót.
• A piros LED háttérvilágítás a vezérlőelem állapotának vagy helyzetének vizuális jelzésére szolgál.
• A NO és NC érintkezők lehetővé teszik a záró és nyitó áramkörökben való használatot.
• A fém kivitel alkalmas a szilárd panelbe történő rögzítésre.
• Az IP65 védettség por és víz elleni védelmet biztosít az ezen védelmi fokozatnak megfelelő mértékben.
• Az elakadásjelző háromszög szimbólum lehetővé teszi a figyelmeztető funkciók vezérlésére vagy jelzésére történő használatot.

Ideális a következőkhöz

• Vezérlőpanelekbe történő beépítés.
• Reteszelő funkciót igénylő elektromos áramkörök vezérlése.
• A vezérlőelem piros fényjelzését igénylő alkalmazások.
• Olyan áramkörök, ahol NO vagy NC érintkezőt használnak.
• Vezérlőelemek figyelmeztető vagy jelző funkciókhoz.

A csomag tartalma

• 1 db fém kapcsoló piros háttérvilágítással és elakadásjelző háromszög szimbólummal.

Miért válassza ezt a terméket

• Reteszelő kapcsolómechanizmust tartalmaz az áramkör tartós zárásához vagy nyitásához a bekötéstől függően.
• Támogatja a NO és NC érintkező konfigurációt.
• Piros LED háttérvilágítással rendelkezik jelzési célokra.
• IP65 védettséggel és fém panelkivitellel rendelkezik.
• A 19 mm-es szerelési átmérő lehetővé teszi a panel megfelelő furatába történő beépítést.

Telepítési és üzemeltetési utasítások

• Szerelés előtt ellenőrizze a NO és NC érintkezők bekötésének megfelelőségét az áramkör kívánt funkciójával.
• A LED háttérvilágítást csak a háttérvilágításra megadott maximális feszültségnek megfelelően csatlakoztassa.
• A kapcsolt áramkör nem haladhatja meg a megadott maximális feszültség- és áramértékeket.
• A kapcsolót megfelelő szerelőfurattal rendelkező panelbe telepítse.
• A bekötés során tartsa be a háttérvilágítás polaritását, ha azt az adott kivezetések megkövetelik.

Biztonsági figyelmeztetések

• A szerelést és a bekötést csak megfelelő elektrotechnikai képesítéssel rendelkező személy végezheti.
• Telepítés előtt mindig válassza le a kapcsolt áramkör tápellátását.
• Veszélyes feszültségű áramkörökben történő használat esetén áramütés veszélye áll fenn.
• Az érintkezők vagy a háttérvilágítás helytelen bekötése rövidzárlatot, túlmelegedést vagy a kapcsoló károsodását okozhatja.
• Ne lépje túl a maximális kapcsolási feszültséget, a maximális kapcsolási áramot és a LED háttérvilágítás maximális feszültségét.
