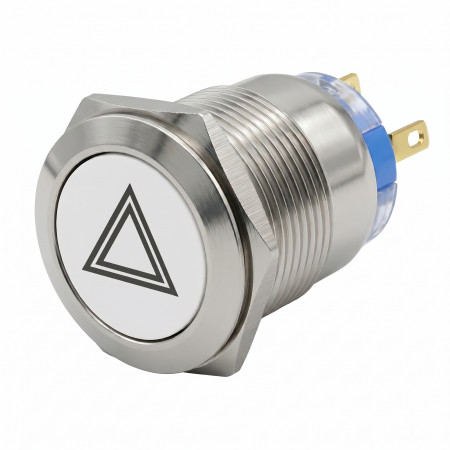

Kovinsko stikalo z rdečo osvetlitvijo, opozorilni trikotnik, srebrno, premer 22 mm, IP65, 12V

Kovinsko panelno stikalo z rdečo LED osvetlitvijo in simbolom opozorilnega trikotnika je namenjeno za montažo na panel in krmiljenje električnega tokokroga. Konstrukcija z aretacijo omogoča ohranitev izbranega položaja stikala. Izdelek je primeren za aplikacije, kjer se zahteva vizualna označitev krmilnega elementa in povečana odpornost sprednjega dela proti prahu in vodi.

Tehnične specifikacije

• Tip izdelka: panelno kovinsko stikalo
• Osvetlitev: rdeča LED
• Največja napetost za LED osvetlitev: 12 V
• Največja preklopna napetost: 250 V
• Največji preklopni tok: 5 A
• Tip kontaktov: NO, NC
• Montažni premer: 19 mm
• Premer stikala: 22 mm
• Zaščita: IP65
• Izvedba: srebrno kovinsko ohišje
• Simbol na gumbu: opozorilni trikotnik
• Funkcija stikala: preklopna in aretirna

Funkcije in lastnosti

• Aretirni mehanizem drži stikalo v izbranem položaju po pritisku.
• Rdeča LED osvetlitev služi za vizualno signalizacijo stanja ali položaja krmilnega elementa.
• Kontakta NO in NC omogočata uporabo v sklenitveni in razklenitveni vezavi.
• Kovinska izvedba je primerna za fiksno panelno montažo.
• Zaščita IP65 zagotavlja zaščito proti prahu in vodi v obsegu, ki ustreza tej stopnji zaščite.
• Simbol opozorilnega trikotnika omogoča uporabo za krmiljenje ali signalizacijo opozorilnih funkcij.

Idealno za

• Montažo v krmilne panele.
• Krmiljenje električnih tokokrogov z zahtevo po aretirni funkciji.
• Aplikacije s potrebo po rdeči svetlobni označitvi krmilnega elementa.
• Vezave, kjer se uporablja kontakt NO ali NC.
• Krmilne elemente za opozorilne ali signalizacijske funkcije.

Vsebina pakiranja

• 1 kos kovinsko stikalo z rdečo osvetlitvijo in simbolom opozorilnega trikotnika.

Zakaj izbrati ta izdelek

• Vsebuje aretirni preklopni mehanizem za trajno sklenitev ali razklenitev tokokroga glede na vezavo.
• Podpira kontaktno konfiguracijo NO in NC.
• Ima rdečo LED osvetlitev za signalizacijsko uporabo.
• Ima zaščito IP65 in kovinsko panelno izvedbo.
• Montažni premer 19 mm omogoča namestitev v ustrezno odprtino v panelu.

Navodila za namestitev in delovanje

• Pred montažo preverite skladnost vezave kontaktov NO in NC z zahtevano funkcijo tokokroga.
• LED osvetlitev priključite samo v skladu z navedeno največjo napetostjo za osvetlitev.
• Preklopni tokokrog ne sme preseči navedenih največjih vrednosti napetosti in toka.
• Stikalo namestite v panel z ustrezno montažno odprtino.
• Pri vezavi upoštevajte polarnost osvetlitve, če jo specifični priključki zahtevajo.

Varnostna opozorila

• Montažo in vezavo sme izvajati samo oseba z ustrezno elektrotehnično kvalifikacijo.
• Pred namestitvijo vedno odklopite napajanje preklopnega tokokroga.
• Pri uporabi v tokokrogih z nevarno napetostjo obstaja nevarnost električnega udara.
• Nepravilna vezava kontaktov ali osvetlitve lahko povzroči kratek stik, pregrevanje ali poškodbo stikala.
• Ne presegajte največje preklopne napetosti, največjega preklopnega toka ali največje napetosti za LED osvetlitev.
