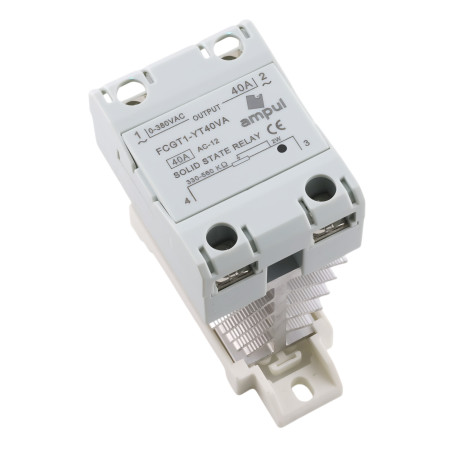

Beskontaktni regulator napona SSR VA s hlađenjem, 500kOhm/0-380VAC
SSR (Solid State Relay) je elektronički relej bez pokretnih dijelova koji se koristi za upravljanje električnim krugovima. Za razliku od tradicionalnih elektromehaničkih releja koji koriste elektromagnetsko polje za upravljanje kontaktima, SSR koristi poluvodičke elemente poput tranzistora, tiristora ili triaka za upravljanje električnim krugovima. SSR-ovi se mogu koristiti za upravljanje energetskim uređajima kao što su svjetla, sustavi grijanja, regulatori motora, električne pumpe i drugi elektronički uređaji koji zahtijevaju prebacivanje ili regulaciju velike snage. SSR-ovi su popularni zbog svoje pouzdanosti, velike brzine prebacivanja, tihog rada i jednostavne integracije s drugim elektroničkim komponentama.
Poklopac kontakta
Montaža na DIN šinu
Aluminijsko hlađenje, za sklopne struje iznad 40A preporučujemo ugradnju ventilatora u razvodnu ploču.
Vrijeme isključenja: ≤10ms
Pad napona: ≤1,5 V
Radna temperatura: -30 - +75°C
Otpor izolacije: 1000MOhm
Upravljačka struja: 25mA
Težina: 10A, 25A (170g), 40A (180g), 60A, 80A (291g), 100A, 102A (332g)
- Otpornost
- 500 kOhm
- Izlazni napon
- 0-380 V AC
- Pokriti
- IP22
- Izgradnja
- DIN
- Otpor izolacije
- 1000 MΩ
- Dielektrična čvrstoća
- 2500 V AC
Ovaj priručnik opisuje kako pravilno spojiti elektroničko SSR relejno sklopko za regulaciju izmjeničnog napona (0–250 V AC) pomoću panelnog potenciometra LA42DWQ-22 (2 W). Spoj je prikladan za regulaciju motora, grijaćih elemenata ili rasvjete.
Označavanje priključaka SSR-a
- Priključak 1 – AC IN (L) – ulazna faza izmjeničnog napona
- Priključak 2 – AC OUT (L′) – izlazna faza prema potrošaču
- Priključak 3 – potenciometar (Z1) – krajnji priključak potenciometra
- Priključak 4 – potenciometar (Z2) – središnji priključak (klizač) potenciometra
Spajanje potenciometra LA42DWQ-22
- Z1 (krajnji priključak) – spojiti na priključak 3 SSR-a
- Z2 (središnji – klizač) – spojiti na priključak 4 SSR-a
- Z3 (drugi krajnji priključak) – u ovoj se primjeni obično ne koristi (ostaje slobodan)
Koraci spajanja
- Korak 1: Provjeri je li krug odspojen od mrežnog napona.
- Korak 2: Spoji mrežni napon 230 V AC:
- L na priključak 1 (AC IN)
- Teret (potrošač) između priključka 2 (AC OUT) i N
- Korak 3: Spoji potenciometar:
- Z1 → priključak 3 na SSR-u
- Z2 → priključak 4 na SSR-u
- Korak 4: Učvrsti potenciometar u otvor panela (Ø 22 mm).
- Korak 5: Provjeri spojeve, uključi napajanje i okretanjem gumba LA42DWQ-22 podešavaj izlazni napon SSR-a.
Sigurnosne napomene
- SSR pri struji većoj od 10 A mora biti opremljen hladnjakom.
- Koristi vodiče odgovarajućeg presjeka.
- U krug uključi osigurač ili automatski prekidač.
- Spajanje smije izvoditi samo kvalificirana osoba.
