Metallikytkin ilman lukitusta, ON/OFF-symboli, hopea, halkaisija 21 mm, IP65

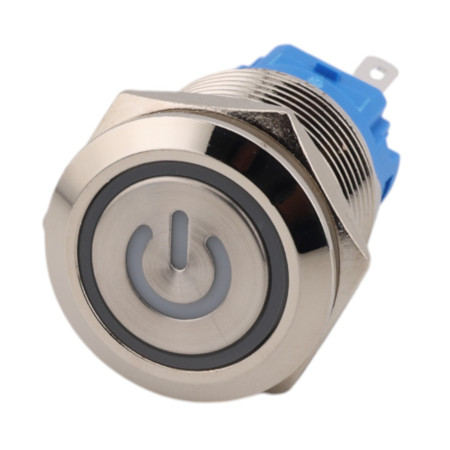

Metallinen painike paneeliasennukseen, jossa on litteä pää ja integroitu LED-merkkivalo renkaassa. Se on tarkoitettu sovelluksiin, joissa vaaditaan mekaanisesti kestävää rakennetta, selkeää tilannäyttöä ja vakioasennusta 19 mm:n reikään. Muotoilu on musta, ja siinä on ON/OFF-piktogrammi, toimitetaan ilman liitäntäjohtoja.

Tekniset tiedot

• Tyyppi: metallinen painonappikytkin (paneeli)
• Mallinumero: HY-NY-19
• Väri: hopea
• Pidätys: ei
• Kiinnitysreikä: 19 mm
• Kierre: M19x1
• Yhteystiedot: 1NO1NC
• Maksimivirta: 4 A
• Maks. jännite: 265 V
• Suojaustaso: IP65
• Ilmaisin: LED-rengas (Ring LED) + piktogrammi
• LED-värivaihtoehdot (mallista riippuen): valkoinen, keltainen, punainen, sininen, vihreä
• LED-jännite (versiosta riippuen): 3–6 V, 12–24 V tai 110–220 V
• Kontaktimateriaali: hopeiset kontaktit
• Runkomateriaali: metallikotelo, nikkelöity vaippa (kupari)
• Pohja: itsestään sammuva rakenne
• Käyttölämpötila: -25 °C - +80 °C
• Liitäntä: johdottomat liittimet
• Merkintä otsassa: ON/OFF-piktogrammi

Toiminnot ja ominaisuudet

• Litteä pää valaistulla renkaalla selkeää näyttöä varten
• Metallirakenne sopii mekaanisesti rasitettuihin asennuksiin
• Paneelikiinnitys mutterilla, vakiokoko 19 mm
• 1NO/1NC-kosketinyhdistelmä joustavaa johdotusta varten
• IP65-suojausluokka mahdollistaa käytön pölyisissä ympäristöissä ja vesisuihkutuksessa

Ihanteellinen

• Koneiden ja laitteiden ohjauspaneelit
• Teollisuuskaapit ja -kotelot
• Virran ja toimintojen ohjaus tilan ilmaisimella
• Automaatio, työpajakalusteet ja testipenkit

Pakkauksen sisältö

• 1 x paneelipainike HY-NY-19 (ilman liitäntäjohtoja)

Miksi valita tämä tuote?

• Vakio 19 mm:n kiinnitys ja M19x1-kierre yleisiin paneelisovelluksiin
• Integroitu LED-merkkivalo renkaassa, valittavissa oleva jännite ja LED-värivaihtoehdot mallista riippuen
• Kestävä metallikotelo ja IP65-suojaus vaativampiin käyttöolosuhteisiin
• 1NO/1NC-kosketinyhdistelmä yleiskäyttöön ohjauspiireissä

Asennus- ja käyttöohjeet

• Ennen asennusta varmista, että reiän halkaisija on 19 mm ja että kytkimen rungolle ja liittimille on riittävästi tilaa.
• Kiristä mutteri asianmukaisesti, jotta paneeli tai kierteet eivät vaurioidu.
• Ennen kytkentää tarkista vaadittu LED-jännite ja NO/NC-liittimien oikea kohdistus kytkimen rungon merkintöjen mukaisesti.

Turvallisuushuomautus

• Sähköiskun vaara työskenneltäessä 220–250 VAC:n tai yli 60 VDC:n jännitteillä on olemassa sähköiskun vaara. Asennus ja huolto tulee suorittaa vain sähkökatkona ja pätevän henkilön toimesta.
• Noudata eristysvälejä, sulakkeita ja sovelluksen asiaankuuluvien standardien vaatimuksia.

Kytkentäkaavio

TAUSTAVALO AINA AKTIIVINEN, Ota yhteyttä - NC

TAUSTAVALO YHÄ AKTIIVINEN, Ota yhteyttä - EI

TAUSTAVALO EI-AKTIIVINEN, AKTIIVINEN PAINAMISEN JÄLKEEN, Kosketus - EI

JATKUVA TAUSTAVALO, EI-AKTIIVINEN PAINAMISEN JÄLKEEN, Kosketus - NC
