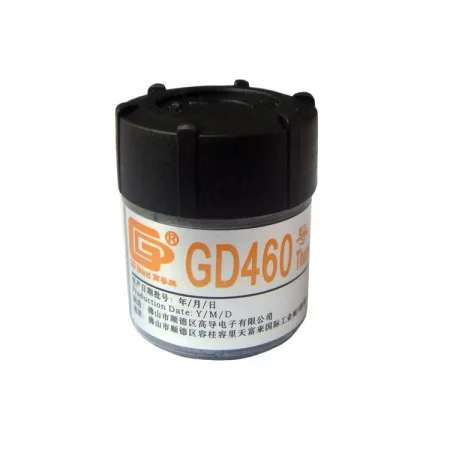

Varmeledende pasta GD460, 20g

Introduktion

Termisk pasta er afgørende for effektiv varmeafledning mellem elektroniske komponenter, for eksempel mellem et LED-modul og et kølelegeme eller mellem en processor og et kølelegeme. Korrekt påføring sikrer, at der dannes et ensartet og tyndt lag – typisk omkring 0,1 til 0,3 mm – som udfylder de mikroskopiske uregelmæssigheder på overfladerne. Denne trin-for-trin vejledning forklarer, hvordan man opnår optimal varmeoverførsel og derved forbedrer enhedens ydeevne og levetid.

Materialer og forberedelse

• Termisk pasta
• Isopropylalkohol og en ren klud eller papirhåndklæder
• Beskyttelseshandsker
• Antistatisk tape (ved arbejde med følsom elektronik)

Før du begynder, skal du altid sikre dig, at enheden er helt slukket og frakoblet fra strømkilden. Dette reducerer risikoen for elektrisk stød.

Fremgangsmåde for påføring af termisk pasta

1. Rengøring af kontaktflader – Start med at rengøre begge kontaktflader grundigt med isopropylalkohol og en klud. Dette fjerner støv, fedt og rester af gammel pasta, hvilket sikrer en bedre varmeoverførsel.
2. Påføring af pastaen – Påfør en lille dråbe pasta, cirka på størrelse med en ærte, i midten af overfladen. Når kølelegemet presses ned, fordeles pastaen jævnt til et tyndt lag med en tykkelse på 0,1 til 0,3 mm, hvilket er ideelt til effektiv varmeafledning.
3. Montering af kølelegeme eller LED-modul – Placer kølelegemet eller LED-modulet direkte på den angivne placering og tryk det fast for at sikre en jævn varmeoverførsel. Korrekt tilspænding forhindrer dannelsen af luftlommer, som ellers kan nedsætte køleeffektiviteten.
4. Kontrol af pastaens fordeling – Hvis det er muligt, skal du kontrollere, at pastaen er blevet fordelt jævnt. Hvis nødvendigt kan du forsigtigt fjerne overskydende pasta og eventuelt påføre en lille mængde igen.

Specifikke anvisninger for LED og andre enheder

• Påfør pastaen kun på de områder, hvor varmeafledning finder sted.
• Undgå, at pastaen kommer i kontakt med følsomme komponenter, såsom selve LED-dioderne.
• Sørg for, at pastaen ikke spredes til omkringliggende dele, hvor den kan påvirke enhedens funktionalitet.

Disse trin hjælper med at opnå maksimal køleeffektivitet, samtidig med at de sikrer en langvarig pålidelighed for dine komponenter.

Sikkerhedsadvarsler

• Før du begynder, skal du afbryde enheden fra strømkilden.
• Brug beskyttelseshandsker og antistatiske redskaber for at minimere risikoen for beskadigelse af komponenterne og for personskade.
• Arbejd i et godt ventileret område for at undgå indånding af dampe.
• Hvis pastaen kommer i kontakt med huden eller øjnene, skal du straks skylle grundigt med vand.
• Hvis du er i tvivl om proceduren, skal du ikke tøve med at søge råd fra en ekspert.
