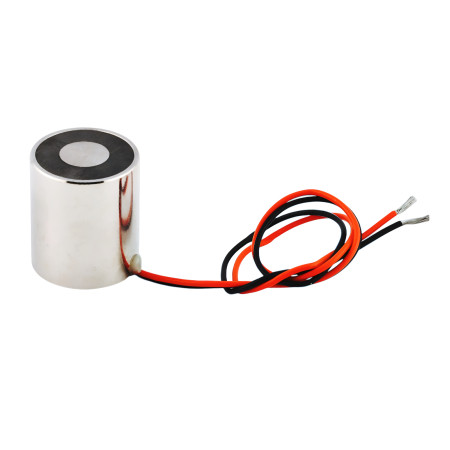

Elektromagnet 4.5kg, 45N, 20x23mm, afmagnetisering

Trin 1. Definér anvendelseskravene

• Anvendelsesformål:

  • Bestem, om elektromagneten skal bruges til dørlåsning, fastgørelse af last eller i automatiseringssystemer.
  • Angiv, hvilket objekt og hvilken vægt der skal fastholdes.

• Driftsmiljø:

  • Vurder temperaturforholdene – i lukkede maskinrum kan der opstå betydelig opvarmning.
  • Tag hensyn til andre faktorer som vibrationer, støv eller fugt.

• Sikkerhedsmarginer:

  • Fastlæg den nødvendige fastholdelseskraft (i newton) med passende sikkerhedsmargin, så enheden fungerer pålideligt, selv ved variationer.

Trin 2. Fastlæg tekniske og elektriske parametre

• Forsyningsspænding:
  • Bestem den tilgængelige spænding (f.eks. 3 V, 5 V, 12 V, 24 V) og vælg en elektromagnet, der passer til denne spænding.
• Strøm og effekt:
  • Sørg for, at enheden ved den valgte spænding genererer tilstrækkelig strøm til at skabe det nødvendige magnetfelt.
  • Bemærk, at for høj spænding kan føre til overophedning af spolen (ifølge formlen P = I²R), hvilket kan påvirke ydeevnen.

Trin 3. Vælg typen af elektromagnet

Valget af den rigtige type elektromagnet er afgørende, da dens egenskaber (magnetisk kraft, tænd/sluk-hastighed, termisk stabilitet) varierer afhængigt af konstruktionen. Overvej følgende faktorer:

3.1. Magnetiserende og afmagnetiserende elektromagneter

• Magnetiserende elektromagneter (standardtype):

  • Princip: Når strøm tilføres, opbygges elektrisk energi i spolen, som skaber et magnetfelt. Dette felt tiltrækker et ferromagnetisk materiale (f.eks. et anker), hvilket lukker den magnetiske kreds.
  • Anvendelse: Bruges til sikkerhedssystemer, lastfastholdelse eller låsemekanismer, hvor der kræves fast greb i aktiv tilstand.
  • Drift: Når de forsynes med strøm, holder de objektet sikkert. Når strømmen afbrydes, forsvinder magnetkraften – vigtigt ved design af styresystemet.

• Afmagnetiserende elektromagneter:

  • Princip: Disse elektromagneter er designet, så deres magnetfelt er “svækket” under normal drift – det magnetiske felt opstår først, når strømmen afbrydes. Med andre ord er tiltrækningen minimal under strømforsyning, og når strømmen slukkes, frigives magnetfeltet, der tiltrækker objektet.
  • Anvendelse: Bruges ofte i låsesystemer, hvor døre eller komponenter automatisk skal frigøres i tilfælde af strømsvigt. Dette princip anvendes også i bistabile elektromagneter, hvor én position holdes af en permanentmagnet, og den anden midlertidigt ophæves ved strømtilførsel.

3.2. Andre konstruktionsvarianter og egenskaber

• Solenoidelektromagneter:

  • Konstruktion: Består af en spole og en bevægelig del (anker eller stempel), der trækkes mod spolen, når strømmen passerer.
  • Reaktionshastighed: Solenoider reagerer meget hurtigt og bruges derfor ofte i industriel automatisering eller elektromagnetiske låse.
  • Styring: Konstruktionen gør det muligt at kontrollere aktiverings- og deaktiveringstider præcist – nyttigt i applikationer, der kræver nøjagtig timing.

• Variabel styring af magnetisk kraft:

  • Nogle moderne systemer tillader modulering af strømmen og dermed regulering af magnetkraften i realtid. Dette er nyttigt, når driftsforholdene ændres (f.eks. ved gradvis opvarmning under længere drift).
  • Styreenheden kan være integreret i systemet og automatisk justere strømmen via sensorer (f.eks. temperatur), så fastholdelseskraften forbliver konstant.

• Kombinerede løsninger med permanente magneter:

  • I visse applikationer kombineres elektromagneter med permanente magneter for at opnå en bistabil tilstand. I denne konfiguration kan magneten holde objektet uden strøm – når polariteten ændres, frigives det hurtigt. Dette er ideelt til sikkerheds- og nødløsningsmekanismer.

3.3. Integration og kompatibilitet med styresystemet

• Styresignaler:
  • Sørg for, at den valgte elektromagnet er kompatibel med dit styresystem. Dette omfatter styringsmetoder, strømstyring, tidskontrol og integration med sikkerhedskomponenter.
• Modulering og præcision:
  • I applikationer, hvor magnetfeltets styrke skal kontrolleres præcist (f.eks. ved differentiel styring), anbefales elektromagneter med strømstyringsmulighed. Dette gør det muligt at opnå en præcis magnetkraft afhængigt af applikationens krav.

3.4. Resumé og anbefalinger

Ved valg af elektromagnettype bør du overveje følgende:

• Hvis enheden skal fastholde et objekt under strømforsyning, vælg en magnetiserende elektromagnet.
• Hvis objektet skal frigives ved strømafbrydelse (f.eks. af sikkerhedshensyn), vælg en afmagnetiserende eller bistabil elektromagnet.
• Overvej reaktionstid og præcis styring af magnetkraften, hvis det er vigtigt for applikationen.
• Kontrollér til sidst, at den valgte elektromagnet let kan integreres i styresystemet for korrekt drift og overvågning i realtid.

Trin 4. Termisk styring

• Forventet opvarmning:

  • Elektromagneter opvarmes normalt under drift. Nogle modeller kan nå overfladetemperaturer på op til ca. 100 °C.
  • Følg producentens specifikationer for maksimal driftstemperatur.

• Beskyttelse mod overophedning:

  • Hvis høj termisk belastning forventes, bør du overveje yderligere køling (f.eks. ventilatorer, passive køleplader eller væskekøling) for at holde spolen inden for det anbefalede temperaturområde.

Trin 5. Materiale- og konstruktionsaspekter – fokus på ankeret

Ankeret er en vigtig del af elektromagneten, da det lukker den magnetiske kreds og har stor indflydelse på fastholdelseskraften. Her er detaljerne:

5.1. Egnede materialer

• Blødt jern og lavkulstofstål:

  • Disse materialer har høj magnetisk permeabilitet og lav koercitivitet, hvilket sikrer effektiv magnetisk fluxledning med minimale tab.

• Elektrisk (kisel)stål:

  • Tilsætning af kisel reducerer hvirvelstrøm- og hysteresetab, hvilket forbedrer effektiviteten i den magnetiske kreds.

• Særlige ferromagnetiske legeringer:

  • For eksempel permalloy eller supermalloy, som har meget høj permeabilitet, men kan være dyrere og kræve særlige mekaniske forhold.

5.2. Uegnede materialer

• Austenitisk rustfrit stål:

  • Er normalt ikke-magnetisk eller har lav permeabilitet og er derfor uegnet til ankre.

• Ikke-ferromagnetiske metaller (aluminium, kobber):

  • Da de ikke er ferromagnetiske, kan de ikke effektivt lede magnetisk flux.

• Materialer med uønskede tilsætningsstoffer:

  • Et højt kulstofindhold eller uønskede elementer (krom, mangan, kobber i forkerte proportioner) kan reducere den magnetiske ledningsevne markant.

5.3. Ideel ankertykkelse og beregning

Målet er at sikre, at den magnetiske kreds lukkes så effektivt som muligt. Den magnetiske modstand udtrykkes som:

  R_luft = δ⁄(μ₀A) og R_m = T⁄(μA)

hvor:

• δ er luftgabet,
• T er ankertykkelsen,
• A er kontaktarealet,
• μ₀ = 4π×10⁻⁷ H/m er vakuumpermeabiliteten,
• μ = μ_r·μ₀ er den absolutte permeabilitet for ankerets materiale.

For at ankerets materiale skal have betydeligt lavere modstand end luftgabet, skal følgende gælde:

  T ≪ (μ/μ₀)·δ

Eksempel:
Hvis materialet har en relativ permeabilitet μ_r ≈ 2000 og et luftgab δ = 0,1 mm (1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Det teoretiske resultat viser, at ankertykkelsen kan være flere centimeter; i praksis vælges dog 2–5 mm for små og mellemstore elektromagneter for at opnå balance mellem magnetisk kredslukning og mekanisk stabilitet. For større konstruktioner bruges 10–20 mm. Den endelige værdi afhænger af applikationen og kontaktgeometrien.

Trin 6. Integrations- og monteringskrav

• Montering:
  • Sørg for fast og præcis montering af elektromagneten, så kontaktfladerne (anker og magnet) er perfekt justeret, og luftgabet minimeres.
• Styring og kontrol:
  • Kontrollér, at elektromagneten er kompatibel med styresystemet og muliggør præcis timing ved gentagne cyklusser samt temperaturkontrol.

Trin 7. Test og validering

• Laboratorietest:
  • Foretag målinger af fastholdelseskraft under realistiske forhold, herunder temperaturcyklusser, for at bekræfte, at elektromagneten opfylder specifikationerne.
• Simulering af drift:
  • Simuler forhold, hvor spolen opvarmes, og kontroller, at fastholdelseskraften ikke falder under den krævede værdi, og at der ikke sker materialenedbrydning.

Trin 8. Revision og optimering af design

• Analyse af testresultater:
  • Hvis der opstår problemer under test (f.eks. overophedning eller reduceret magnetkraft på grund af forkert ankertykkelse), skal designet justeres.
• Konsultation med producenten:
  • Ved tvivl om materialer eller konstruktionsparametre, kontakt teknisk support eller producenten for optimering.

1. Hvad er en holdeelektromagnet, og hvordan fungerer den?

• En holdeelektromagnet er et åbent magnetkredsløb, der, når det forsynes med jævnstrøm, skaber et magnetfelt, som tiltrækker et ferromagnetisk objekt til den aktive poloverflade. Når strømmen afbrydes, mister magneten det meste af sin kraft og holder ikke længere ankeret (bortset fra en minimal restmagnetisme).

2. Hvilke materialer kan fastholdes med en holdeelektromagnet?

• Elektromagneter tiltrækker kun ferromagnetiske materialer med et højt jernindhold, f.eks. lavkulstofstål. Metaller som aluminium, messing eller guld påvirkes ikke af magnetfelter og er derfor uegnede.

3. Hvordan angives og måles holdekræften?

• Holdekræften angives som den vægt eller kraft, magneten kan bære i en ophængstest. Målingen udføres på en standard stålankerplade med en tykkelse på 0,250″ (≈6,35 mm) og tester kun den aksiale adskillelseskraft uden påvirkning af forskydningskræfter.

4. Hvordan påvirker luftspalten ydeevnen?

• Selv et tyndt lag snavs, maling eller ujævnhed mellem polen og ankeret skaber en luftspalte, som eksponentielt øger den magnetiske modstand (reluktans) og markant reducerer holdekræften. Fuld kontakt og rene, glatte overflader er derfor afgørende for optimal ydeevne.

5. Hvorfor bliver elektromagneten varm, og hvordan kan det undgås?

• Elektromagneten bliver varm på grund af Joule-tab i spolen (P = I²·R). For at reducere opvarmningen kan man:
  • øge antallet af vindinger og reducere strømmen (lavere I²R-tab) eller bruge en tykkere leder,
  • bruge intermitterende drift (duty cycle) for at lade magneten køle ned,
  • montere den på en metal-køleplade eller anvende ventilatorkøling.

6. Hvad er en duty cycle, og hvordan vælges den?

• Duty cycle (ED – Einschaltdauer) angiver den procentdel af tiden, hvor magneten kan være tændt kontinuerligt uden at overskride den maksimale overfladetemperatur (f.eks. 25 % ED betyder 1 min TIL / 3 min FRA). For 100 % ED kræves en magnet med bedre varmeafledning eller aktiv køling.

7. Hvordan beskytter man spolen og elektronikken mod overspændingsspidser?

• Når strømmen afbrydes, genererer den induktive spole høje spændingsspidser. For at begrænse dem bruges:
  • en friløbsdiode (flyback diode) parallelt med spolen,
  • eller et RC-snubbernetteværk eller en transil-diode.

8. Hvad bruges demagnetiserende (energize-to-release) typer til?

• Demagnetiserende modeller gør efter afbrydelse af strømmen følgende:
  • vender aktivt polariteten (omvendt impuls),
  • udnytter RLC-resonans til at neutralisere restmagnetismen.
  Dette sikrer en hurtig og pålidelig frigørelse af ankeret.

9. Hvad er forskellen mellem fail-safe og fail-secure typer?

• Fail-safe (holder kun med strøm): Holder kun, når den er strømførende; slipper ved strømafbrydelse – egnet til nødudgangslåse eller sikkerhedsapplikationer.
• Fail-secure (frigiver med strøm): Forbliver låst selv uden strøm (f.eks. elektropermanente magneter); frigives først efter en aktiv puls – ideel til løfte- og fastholdelsesapplikationer, hvor utilsigtet frigørelse ikke må forekomme.

10. Hvordan udføres installation og vedligeholdelse?

• • Rengør og udjævn overflader: Før installationen skal kontaktfladerne renses for støv, olie og rust.
  • Direkte kontakt: Magneten og ankeret skal slutte plant og uden sidekræfter.
  • Regelmæssig inspektion: Kontroller spoleisoleringens tilstand, fastgørelsens styrke og kontaktfladernes renhed, især i støvede eller olierede miljøer.
