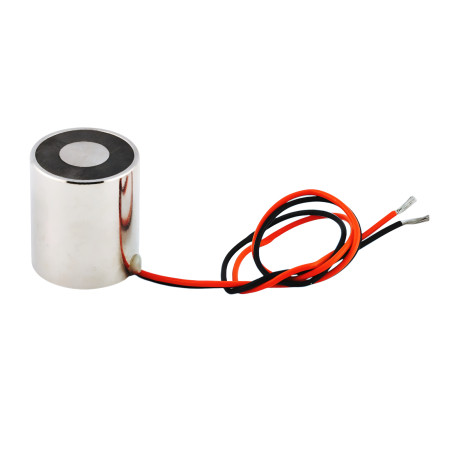

Elektromágnes 4,5kg, 45N, 20x23mm, demagnetizáló

1. Határozza meg az alkalmazási követelményeket

• Felhasználási cél:

  • Határozza meg, hogy az elektromágnest ajtórögzítésre, teher megtartására vagy automatizálásra használja.
  • Adja meg, milyen objektumot és mekkora tömeget kell rögzíteni.

• Üzemeltetési környezet:

  • Értékelje a hőmérsékleti viszonyokat – zárt géptérben jelentős felmelegedés léphet fel.
  • Vegye figyelembe az egyéb hatásokat is, mint például a rezgést, port vagy nedvességet.

• Biztonsági tartalékok:

  • Határozza meg a szükséges tartóerőt (newtonban) megfelelő tartalékkal, hogy az eszköz eltérések esetén is megbízhatóan működjön.

2. Határozza meg a műszaki és villamos paramétereket

• Tápfeszültség:
  • Azonosítsa a rendelkezésre álló feszültséget (pl. 3 V, 5 V, 6 V, 12 V, 24 V, 36 V), és ehhez illeszkedő elektromágnest válasszon.
• Áram és teljesítmény:
  • Ellenőrizze, hogy a megadott feszültségen az eszköz elegendő áramot biztosít-e a szükséges mágneses tér előállításához.
  • Ne feledje, hogy a túl magas feszültség a tekercs fokozott felmelegedéséhez vezethet (P = I²R), ami befolyásolhatja a teljesítményt.

3. Válassza ki az elektromágnes típusát

A megfelelő elektromágnes kiválasztása kulcsfontosságú, mivel viselkedése (mágneses erő, ki-/bekapcsolási sebesség, hőstabilitás) a felépítéstől jelentősen függ. Ebben a lépésben mérlegelje az alábbi szempontokat:

3.1. Mágnesező vs. demagnetizáló elektromágnesek

• Mágnesező elektromágnesek (standard típus):

  • Elv: Áram rákapcsolásakor a tekercs gerjesztődik és mágneses teret hoz létre. Ez a tér vonzza a ferromágneses anyagot (pl. armatúrát), így zárul a mágneses kör.
  • Alkalmazások: Biztonsági rendszerekben, tehermegtartásra vagy zárómechanizmusokban használják, amikor aktív üzem közben erős tartás szükséges.
  • Üzem: Tápfeszültség alatt stabilan tartanak. Áramtalanításkor a mágneses erő megszűnik, amit a vezérlőrendszer tervezésénél figyelembe kell venni.

• Demagnetizáló elektromágnesek:

  • Elv: Úgy vannak kialakítva, hogy normál üzemben a mágneses terük „elnyomott” – csak akkor válnak mágnesesen aktívvá, ha a tápellátás megszűnik. Más szóval, táp alatt a vonzóerő minimális, áramtalanításkor pedig felszabadul a mágneses tér, amely odavonzza a tárgyat.
  • Alkalmazások: Gyakoriak záró rendszerekben, ahol vészhelyzetben (pl. áramszünet) az ajtóknak vagy egyéb elemeknek automatikusan ki kell oldaniuk. Ez az elv a bistabil elektromágneseknél is megjelenik, ahol az egyik állapotot állandó mágnes tartja, a másikat pedig – áram ráadással – ideiglenesen feloldjuk.

3.2. További konstrukciós változatok és sajátosságok

• Szolenoid (húzómágnes) elektromágnesek:

  • Szerkezet: Tekercsből és mozgó részből (armatúra vagy dugattyú/plunger) állnak, amely áram hatására a tekercs felé mozdul.
  • Válaszsebesség: Gyakran nagyon gyors reakcióidejűek, ami ipari automatizálásnál vagy elektromágneses záraknál fontos.
  • Szabályozhatóság: Kialakításuk lehetővé teszi a pontos be- és kikapcsolási időzítést, hasznos ott, ahol a kioldás vagy rögzítés pontos ütemezése szükséges.

• A mágneses erő változtatható szabályozása:

  • Egyes modern rendszerek lehetővé teszik az áram modulációját, így a mágneses erő valós időben szabályozható. Ez hasznos, ha az alkalmazási feltételek változnak (pl. hosszan tartó üzem közbeni fokozatos melegedés).
  • A vezérlőegység a rendszerbe integrálható, és szenzorok (pl. hőmérséklet-mérés) segítségével módosíthatja a táplálási áramot a konstans tartóerő fenntartásához.

• Kombinált megoldások állandó mágnesekkel:

  • Néhány alkalmazásban az elektromágneseket állandó mágnesekkel egészítik ki a bistabil állapot eléréséhez. Ilyenkor az elektromágnes áram nélkül is tart, átkapcsoláskor pedig gyors kioldás érhető el – biztonsági vagy vészkioldó mechanizmusokhoz ideális.

3.3. Integrációs lehetőségek és kompatibilitás a vezérlőrendszerrel

• Vezérlőjelek:
  • Győződjön meg róla, hogy a választott elektromágnes kompatibilis a vezérlőrendszerével: kapcsolás, árammoduláció, időzítés és biztonsági elemek integrációja.
• Moduláció és pontosság:
  • Olyan alkalmazásoknál, ahol a mágneses tér intenzitását pontosan kell szabályozni (pl. differenciált vonzóerő-szabályozás), válasszon árammodulációra alkalmas elektromágnest. Ez lehetővé teszi a pontos, igény szerinti mágneses erőt.

3.4. Összefoglalás és választási ajánlások

Az elektromágnes típusának kiválasztásakor vegye figyelembe:

• Ha az eszköznek táp alatt szilárdan kell tartania a tárgyat, válasszon mágnesező elektromágnest.
• Ha a táp megszűnésekor (pl. biztonsági okból) ki kell oldania, válasszon demagnetizáló vagy bistabil elektromágnest.
• Vegye figyelembe a válaszsebességet és a pontos szabályozhatóság igényét is.
• Végül ellenőrizze az egyszerű integrálhatóságot a vezérlőrendszerbe a helyes működtetés és felügyelet érdekében.

4. Hőmenedzsment

• Várható melegedés:

  • Az elektromágnesek működés közben jellemzően melegszenek. Egyes modellek felületi hőmérséklete akár ~100 °C is lehet.
  • Tartsa be a gyártó által megadott maximális üzemi hőmérsékletre vonatkozó előírásokat.

• Túlmelegedés elleni védelem:

  • Magas hőterhelés várható eseteiben fontolja meg kiegészítő hűtés (ventilátorok, passzív hűtőbordák vagy akár folyadékhűtés) alkalmazását, hogy a tekercs felületi hőmérséklete az ajánlott tartományban maradjon.

5. Anyag- és konstrukciós szempontok – fókuszban az armatúra

Az armatúra az elektromágnes kulcseleme: zárja a mágneses kört és jelentősen befolyásolja a tartóerőt. Részletek:

5.1. Megfelelő anyagok

• Lágyvas és alacsony széntartalmú acélok:

  • Magas mágneses permeabilitásuk és alacsony koercitásuk miatt a mágneses fluxus kis veszteséggel vezethető.

• Elektromos (szilíciumos) acél:

  • A szilíciumtartalom csökkenti az örvényáram- és hiszterézisveszteségeket, javítva a mágneses kör hatásfokát.

• Különleges ferromágneses ötvözetek:

  • Például permalloy vagy supermalloy, amelyek nagyon magas permeabilitást biztosítanak, de költségük vagy mechanikai korlátaik miatt korlátozottan alkalmazhatók.

5.2. Nem megfelelő anyagok

• Ausztenites rozsdamentes acélok:

  • Többnyire nem-mágnesesek vagy alacsony permeabilitásúak, ezért armatúrának nem alkalmasak.

• Nem ferromágneses fémek (alumínium, réz):

  • Mivel nem ferromágnesesek, a mágneses fluxus hatékony vezetésére nem alkalmasak.

• Kedvezőtlen szennyezőket tartalmazó anyagok:

  • Magas széntartalom vagy nemkívánatos elemek (króm, mangán, réz rossz arányban) jelentősen rontják a mágneses vezetőképességet.

5.3. Az armatúra ideális vastagsága és iránymutató számítás

Cél a mágneses kör leghatékonyabb zárása. A mágneses reluktancia:

  R_air = δ⁄(μ₀A) és R_m = T⁄(μA)

ahol:

• δ = minimális légrés,
• T = armatúra vastagsága,
• A = érintkezési felület,
• μ₀ = 4π×10⁻⁷ H/m = vákuumpermeabilitás,
• μ = μ_r·μ₀ = az armatúra anyagának abszolút permeabilitása.

Hogy az anyag reluktanciája lényegesen kisebb legyen a légrésénél, teljesüljön:

  T ≪ (μ/μ₀)·δ

Példa számítás:
Ha a relatív permeabilitás μ_r ≈ 2000 és a légrés δ = 0,1 mm (1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Ez azt mutatja, hogy elméletben az armatúra vastagsága akár több centiméter is lehet. A gyakorlatban kis- és közepes méretű elektromágneseknél jellemzően 2–5 mm az optimális, amely egyensúlyt teremt a mágneses kör zárása és a mechanikai szilárdság között. Nagyobb kialakításoknál 10–20 mm is megfelelő lehet. A végső érték az alkalmazástól és a geometriai kialakítástól függ.

6. Integrációs és szerelési követelmények

• Szerelés:
  • Biztosítsa az elektromágnes szilárd és pontos elhelyezését, hogy az érintkező felületek (armatúra és elektromágnes) tökéletesen egyvonalba kerüljenek, minimalizálva a légrést.
• Vezérlés és működtetés:
  • Ellenőrizze a kompatibilitást a vezérlőrendszerrel, valamint a pontos be-/kikapcsolási időzítést – különösen ismétlődő ciklusok és hőmérséklet-felügyelet esetén.

7. Tesztelés és validálás

• Laboratóriumi vizsgálatok:
  • Végleges telepítés előtt mérje meg a tartóerőt valós üzemi körülményeket szimulálva, beleértve a hőciklusokat is, hogy igazolja az előírások teljesülését.
• Üzemeltetési szimulációk:
  • Szimulálja a tekercs melegedését, és ellenőrizze, hogy a tartóerő a szükséges érték felett marad-e, illetve nem következik-e be anyag- vagy szigetelés-degradáció.

8. Tervezési felülvizsgálat és optimalizálás

• A vizsgálati eredmények elemzése:
  • Ha problémák jelentkeznek (pl. túlzott melegedés, a mágneses erő csökkenése nem megfelelő armatúra-vastagság miatt), módosítsa a tervet.
• Konzultáció a gyártóval:
  • Anyag- vagy konstrukciós paraméterekkel kapcsolatos bizonytalanság esetén forduljon műszaki támogatáshoz vagy a gyártóhoz az optimalizáció érdekében.

1. Mi az a tartó elektromágnes, és hogyan működik?

• A tartó elektromágnes egy nyitott mágneses kör, amely egyenáram csatlakoztatásakor mágneses teret hoz létre, ami a ferromágneses tárgyat a pólus aktív felületéhez vonzza. Az áram kikapcsolása után az erő nagy része megszűnik, és a horgonyt nem tartja meg (kivéve a minimális remanenciát).

2. Milyen anyagokat lehet tartó elektromágnessel megtartani?

• Az elektromágnesek csak a nagy vastartalmú ferromágneses anyagokat vonzzák, például az alacsony széntartalmú acélt. Az olyan fémek, mint az alumínium, a sárgaréz vagy az arany, nem alkalmasak, mivel nem reagálnak a mágneses térre.

3. Hogyan adják meg és mérik a tartóerőt?

• A tartóerőt a mágnes által felfüggesztési teszt során megtartott tömegként vagy erőként adják meg. A mérés szabványos, 0,250″ (≈6,35 mm) vastag acél horgonyon történik, és csak a tengelyirányú elválasztó erőt vizsgálják, a nyíróerő hatása nélkül.

4. Hogyan befolyásolja a légrés a teljesítményt?

• Még egy vékony szennyeződés-, festék- vagy egyenetlen réteg is a pólus és a horgony között légrést hoz létre, ami exponenciálisan növeli a mágneses ellenállást (reluktanciát), és jelentősen csökkenti a tartóerőt. Ezért az optimális teljesítményhez elengedhetetlen a teljes érintkezés és a tiszta, sima felületek.

5. Miért melegszik fel az elektromágnes, és hogyan előzhető meg?

• Az elektromágnes a tekercsben fellépő Joule-veszteségek miatt melegszik fel (P = I²·R). A melegedés csökkentése érdekében ajánlott:
  • nagyobb menetszám és kisebb áram (alacsonyabb I²R veszteség) vagy vastagabb huzal használata,
  • szakaszos üzemeltetés (duty cycle), hogy a mágnes lehűlhessen,
  • fém hűtőfelületre szerelés vagy ventilátoros hűtés.

6. Mi az a duty cycle, és hogyan kell megválasztani?

• A duty cycle (ED – Einschaltdauer) azt fejezi ki, hogy a mágnes a maximális felületi hőmérséklet túllépése nélkül az idő hány százalékában lehet folyamatosan bekapcsolva (például 25% ED = 1 perc BE / 3 perc KI). A 100% ED folyamatos működéshez nagyobb hőkapacitású mágnes vagy aktív hűtés szükséges.

7. Hogyan védhető a tekercs és az elektronika a túlfeszültség-csúcsoktól?

• Az áram kikapcsolásakor az induktív tekercs nagyfeszültségű impulzusokat generál. Ezek korlátozására használható:
  • flyback dióda (freewheeling diode) a tekercsel párhuzamosan,
  • vagy RC snubber illetve transil védelem.

8. Mire szolgálnak a demagnetizáló (energize-to-release) típusok?

• A demagnetizáló típusok kikapcsolás után:
  • aktívan megfordítják a polaritást (fordított impulzus),
  • RLC rezonanciát használnak a maradék mágnesesség megszüntetésére.
  Ez gyors és megbízható horgonyoldást biztosít.

9. Mi a különbség a fail-safe és a fail-secure típusok között?

• Fail-safe (áram alatt tartó): Csak áram alatt tart, áramkimaradáskor elenged – vészhelyzeti ajtózárakhoz és biztonsági alkalmazásokhoz alkalmas.
• Fail-secure (áram alatt oldó): Áram nélkül is tart (pl. elektropermanens mágnesek), csak aktív impulzussal old – ideális emelő- és rögzítő alkalmazásokhoz, ahol a véletlen oldás nem megengedett.

10. Hogyan történjen a szerelés és a karbantartás?

• • Felület tisztasága és síkossága: A szerelés előtt tisztítsa meg az érintkező felületet portól, olajtól és rozsdától.
  • Közvetlen érintkezés: A mágnesnek és a horgonynak síkban és oldalirányú erő nélkül kell illeszkednie.
  • Rendszeres ellenőrzés: Figyelje a tekercs szigetelésének állapotát, a rögzítések szilárdságát és az érintkezők tisztaságát, különösen poros vagy olajos környezetben.
