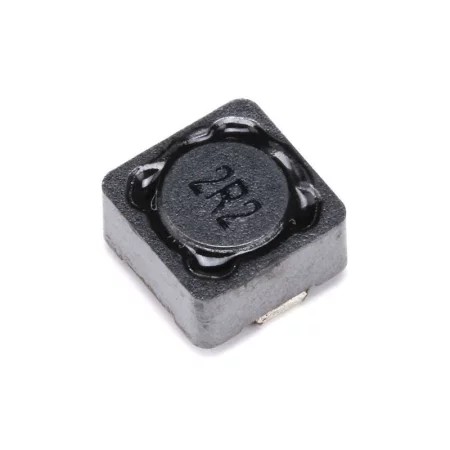

CDRH74 SMD-effektdrossel til strømforsyninger og filtrering
zoom_out_map
chevron_left chevron_right

Drossel CDRH74

0,38 €

0,38 € excl. VAT

0.375809 Ekskl. moms

i
Den anvendte momssats er 0% for landet USA.
check På lager
Katalogblad

SMD-effektdrossel CDRH74

CDRH74-seriens SMD-effektdrossel er designet til switching-strømforsyninger, DC/DC-konvertere og filterkredsløb. Det afskærmede design med ferritkerne sikrer lav elektromagnetisk interferens, høj strømbelastningsevne og stabile parametre i et bredt induktansområde.

Tekniske specifikationer

  • Konstruktion: afskærmet effektdrossel
  • Montering: SMD
  • Dimensioner: 7,5 × 7,5 × 4,5 mm
  • Vægt: 1,6 g
  • Induktanstolerance: ±20%
  • Testfrekvens: 100 kHz / 0,3 V
  • Driftstemperatur: −40 °C til +85 °C
  • Opbevaringstemperatur: −55 °C til +125 °C
  • Isolationsmodstand: 100 MΩ
  • Beskyttelse: IP00

Oversigt over tilgængelige CDRH74-varianter

Betegnelse Induktans (µH) DC-modstand (Ω) maks. Mætningsstrøm Isat (A) Mærkestrøm Irms (A)
CDRH74-1R0M 1 0,017 8,0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3,5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6,8 0,050 2,8 2.2
CDRH74-100M 10 0,065 2,5 1,84
CDRH74-150M 15 0,090 2.0 1,47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1,5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1.350 0,4 0,32
CDRH74-471M 470 2.200 0,35 0,26
CDRH74-681M 680 2.700 0,3 0,2
CDRH74-102M 1000 4.300 0,28 0,18
CDRH74-152M 1500 4.500 0,1 0,1

Funktioner og egenskaber

  • Skærmet design for at reducere EMI
  • Lav DC-viklingsmodstand
  • Høj mætningsstrømmodstand
  • Velegnet til højfrekvente koblingskredsløb

Ideel til

  • DC/DC-konvertere
  • Skiftestrømforsyninger
  • LED-drivere
  • Filtrerings- og udjævningskredsløb

Pakkens indhold

  • 1× SMD-effektdrossel CDRH74

Hvorfor vælge dette produkt?

  • Komplet udvalg af induktorer i én pakke
  • Tekniske parametre direkte i henhold til produktionsdatabladet
  • Høj pålidelighed og mekanisk modstandsdygtighed
OEM
AM7487-4R7-47-UH
85411000
Tolerance
20%
