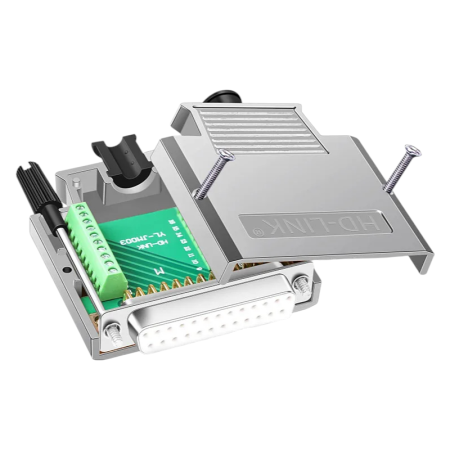

Konektor D-SUB DE25 (DB25) kabelový kovový, samice se šrouby/maticemi, šroubovací

Kabelový konektor D-SUB DE25 (často označovaný jako DB25) v provedení samice je určen pro zakončení vícežilových kabelů v průmyslových a komunikačních aplikacích. Kovové stíněné tělo a šroubovací uzavření zajišťují mechanickou odolnost a stabilní upevnění konektoru včetně odlehčení tahu kabelu.

Technické specifikace

• Typ konektoru: D-SUB DE25 (DB25)
• Provedení: samice (female)
• Počet pinů: 25
• Uspořádání kontaktů: 2 řady
• Konstrukce: kabelový konektor se šroubovacím krytem
• Tělo: kovové (stíněné)
• Rozměry krytu (orientačně dle obrázku): cca 57 x 56 x 16 mm
• Průchodky pro kabel: 4 ks (pro průměry cca 5 mm, 6 mm, 7,5 mm, 8,5 mm)

Funkce a vlastnosti

• Stíněné kovové pouzdro pro snížení vlivu elektromagnetického rušení v běžných instalacích
• Šroubovací konstrukce krytu pro snadný servis a opakovanou montáž
• Odlehčení tahu kabelu pomocí průchodky
• Možnost pevného zajištění k protikusu pomocí šroubů/matic

Ideální pro

• Výrobu a opravy kabeláže s rozhraním D-SUB 25
• Průmyslová zařízení, měřicí techniku a řídicí systémy
• Komunikační a servisní propojení, kde je požadováno mechanicky odolné zakončení

Obsah balení

• 1x kabelový konektor D-SUB DE25 (DB25) samice v kovovém šroubovacím krytu
• 4x průchodka pro kabel (cca 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2x šroub
• 2x matice

Proč zvolit tento produkt

• Standardní formát DE25 (DB25) pro širokou kompatibilitu s D-SUB protikusy
• Kovové stíněné provedení vhodné pro technické instalace
• Praktické příslušenství v balení pro různé průměry kabelu a montáž k protikusu

Pokyny k instalaci a provozu

• Před montáží zvolte odpovídající průchodku dle průměru kabelu a zajistěte odlehčení tahu.
• Po zapojení vodičů zkontrolujte správné přiřazení pinů dle Vašeho zapojení a následně kryt uzavřete šroubováním.
• Pro mechanicky stabilní spojení použijte přiložené šrouby/matice k upevnění k protikusu.
