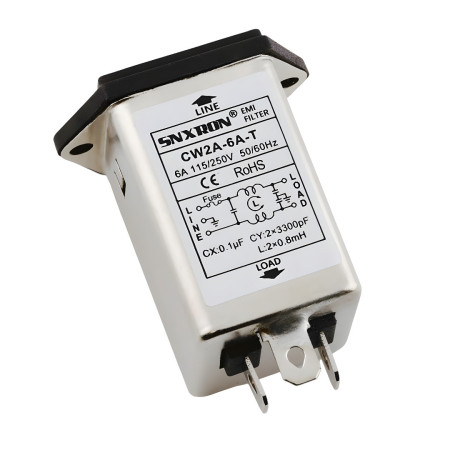

Nät-EMI-filter CW2A 6A IEC C14 med säkring
zoom_out_map
chevron_left chevron_right
Ny

Nät-EMI-filter med IEC C14-ingång och säkring CW2A, 6A / 250VAC

7,86 €

7,86 € excl. VAT

7.857826 Exkl. moms

i
Den tillämpade momssatsen är 0% för landet USA.
check I lager
Katalogblad

Enfas EMI-filter för nätet med integrerad IEC-kontakt (C14) och säkring är utformat för att undertrycka högfrekventa störningar vid utrustningens strömingång. Det används som en ingångsströmmodul i en panel, där det förenklar nätverksanslutningen och samtidigt begränsar spridningen av störningar mellan nätverket och den anslutna utrustningen.

Tekniska specifikationer

  • Typ: nät-EMI-filter med IEC-ingång (IEC-sockelströmfilter)
  • Fas: enfas
  • Modell: CW2A-XX-T
  • Märkström: 1A, 3A, 6A, 10A (beroende på variant)
  • Nominell växelspänning: 115/250 VAC
  • Nominell nätverksfrekvens: 50/60Hz
  • Klimatkategori: 25/085/21
  • Driftstemperatur: -25 till +85 °C
  • Konstruktion: förnicklad metallhölje
  • Montering: i panel, monteringshål
  • Certifiering: CE, RoHS

Funktioner och egenskaper

  • Integrerad IEC C14-ingång för strömförsörjning av enheter från elnätet
  • EMI/RFI-filtrering för att undertrycka störningar i vanliga industriella och laboratoriemiljöer
  • Säkring integrerad i modulen (versionen (med säkring)
  • Lämplig för att minska störningar i både common-mode och differential-mode-lägen (typisk anslutning av nätverks-EMI-filter)
  • Paneldesign för snabb integration i skåp och enheter

Idealisk för

  • Strömingångar för mätutrustning och testutrustning
  • Industriella apparater och styrenheter med nätströmförsörjning
  • Ljud-/videoutrustning och enheter som är känsliga för störningar
  • Utrustning som kräver förbättrad EMC-prestanda på nätkabeln

Paketinnehåll

  • 1× nät-EMI-filter med IEC C14-ingång, version med säkring (CW2A-6A-T)

Varför välja den här produkten?

  • Kombinerar IEC-nätingång och EMI-filtrering i en panelmodul
  • Integrerad säkring förenklar designen av skyddet för ingångsströmmen
  • Metallskyddat hölje ger stabil prestanda och utsläppskontroll
  • Standardpanelmontering med monteringshål

Installations- och bruksanvisning

  • Installera i en ledande (jordad) panel/skåp för korrekt filtrering och skärmningsfunktion.
  • Observera korrekt anslutning av terminalerna: ingång (LINE) från nätverket och utgång (LOAD) till enheten.
  • Anslut PE-ledaren till enhetens skyddsjord; korrekt jordning är avgörande för EMI-filtrets effektivitet.
  • När du väljer en säkring, använd lämplig typ och värde i enlighet med kraven för din applikation och matningsskyddet.

Säkerhetsmeddelande

  • Produkten är konstruerad för att fungera med en nätspänning på upp till 250 V AC. Felaktig installation kan leda till elektrisk stöt eller brand.
  • Installation och anslutning får endast utföras av en kvalificerad person med strömförsörjningen frånkopplad.
  • Säkerställ tillräcklig skärmning och dragavlastning för matningskablarna i enlighet med enhetens konstruktion.
OEM
AM3395-6-A
85044090
Nominell spänning
115/250 V AC
Anslutning
Faston 6,3 mm
Frekvens
50-60 Hz
Driftstemperatur
-25 až +85 °C

Introduktion

Denna manual ger allmänna riktlinjer för installation och underhåll av switchade strömförsörjningar. Det är viktigt att följa alla säkerhetsanvisningar och vid behov konsultera säljaren för specifika instruktioner.

1. Säkerhetsanvisningar

  • Fackmässig installation – Installation och underhåll av strömförsörjningen bör utföras av kvalificerad personal med lämpliga kunskaper och erfarenheter inom elektroteknik.
  • Koppla ifrån nätet – Innan du påbörjar något arbete på strömförsörjningen, koppla alltid bort enheten från elnätet och se till att den inte av misstag kopplas in igen.
  • Skyddsutrustning – Vid hantering av strömförsörjningen, använd lämplig personlig skyddsutrustning såsom isolerande handskar och skyddsglasögon.
  • Jordning – Se till att strömförsörjningen är korrekt jordad för att säkerställa en säker och korrekt funktion av enheten.

2. Installation av strömförsörjningen

  • Placering – Installera strömförsörjningen i ett torrt, välventilerat utrymme, skyddat från direkt solljus, fukt och extrema temperaturer.
  • Montering – Fäst strömförsörjningen på en stabil yta med hjälp av lämpliga fästelement som säkerställer stabilitet och minimerar vibrationer.
  • Utrymme för kylning – Se till att det finns tillräckligt med utrymme runt strömförsörjningen för att avleda värme och möjliggöra korrekt ventilation, så att enheten inte överhettas.

3. Elektrisk anslutning

  • Ingångsanslutning – Anslut strömförsörjningen till elnätet enligt följande beteckningar:
    • L (Live): Fasledare (vanligtvis brun eller svart)
    • N (Neutral): Neutralledare (vanligtvis blå)
    • Jord (jordningssymbol): Skyddsledare (vanligtvis grön/gul)
  • Utgångsanslutning – Strömförsörjningen kan ha en eller flera utgångsterminaler märkta V+ och V-. Om flera utgångar finns och full effekt krävs, måste dessa utgångar kopplas parallellt för att säkerställa en jämn strömfördelning.

4. Underhåll av strömförsörjningen

  • Regelbundna kontroller – Utför regelbundna visuella kontroller av strömförsörjningen för att upptäcka eventuella tecken på skador, såsom överhettning, korrosion eller lösa anslutningar.
  • Rengöring – Håll strömförsörjningen ren och fri från damm. Koppla alltid bort enheten från elnätet innan rengöring. Använd en torr eller lätt fuktad trasa vid rengöring. Använd inte aggressiva rengöringsmedel.
  • Ventilationskontroll – Se till att ventilationsöppningarna inte är blockerade och att eventuella fläktar (om närvarande) fungerar korrekt.
  • Funktionskontroll – Testa regelbundet utgångsspänningen och strömmen för att säkerställa att strömförsörjningen fungerar korrekt.

5. Varningar

  • Risk för elchock – Strömförsörjningar arbetar med hög spänning, vilket kan orsaka allvarliga skador eller dödsfall. Följ alltid säkerhetsanvisningarna och procedurerna.
  • Reparationer – Eventuella reparationer bör endast utföras av kvalificerad personal. Försök inte att reparera utan nödvändig kompetens.
  • Byte av komponenter – Vid utbyte av komponenter, använd endast originalreservdelar som rekommenderas av tillverkaren.

Genom att följa ovanstående riktlinjer säkerställer du en säker och pålitlig drift av den switchade strömförsörjningen.

EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
