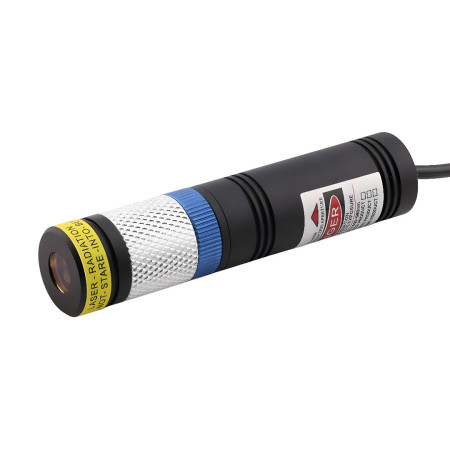

Lasermodul violett 405nm, IP67 - linje

Inledning

Denna manual ger instruktioner för säker användning och regelbundet underhåll av lasermoduler avsedda för projektion av indikatorer (linjer, kors, punkter och DOE/nät) med en maximal effekt på upp till 2000 mW. Dokumentet innehåller även en definition av säkerhetszonen baserad på tabellvärden som anger på vilken avstånd exponeringen klassificeras som klass 3B (högre risk) och från vilken den klassificeras som klass 3R (lägre risk).

1. Genomgång av riskerna med laserstrålning

• Skador på ögonen – Direkt och reflekterad laserstrålning kan orsaka permanent skada på näthinnan.
• Hudbrännskador – En intensiv stråle kan vid långvarig exponering orsaka brännskador.
• Mekanisk risk – Felaktig hantering av optiska komponenter (linser, speglar, DOE) kan leda till att de förflyttas eller skadas, vilket ökar koncentrationen av utsänd energi.
• Oavsiktlig aktivering – Serviceingrepp utan korrekt frånkoppling av strömförsörjningen eller brott mot säkerhetsåtgärder kan orsaka oavsiktlig aktivering av lasern.

2. Översikt över säkerhetsklasser och nödvändiga åtgärder

• Klass 2
  • Lågeffektlaser (vanligtvis upp till 1 mW) – säkra vid kortvarig exponering tack vare blinkreflexen.
  • Varningsetiketter som uppmanar att inte titta direkt in i strålen.
  • Efterlevnad av säkerhetsrutiner för att undvika oavsiktlig ökning av exponeringen.
• Klass 3R
  • Laser med något högre effekt (upp till flera mW) – direkt blick kan orsaka skador, men risken är relativt lägre.
  • Utgångshålorna är märkta med varningetiketter.
  • Strikt efterlevnad av säkerhetsavstånd för att säkerställa att exponeringen förblir på klass 3R-nivå.
• Klass 3B
  • Högeffektlaser, där direkt kontakt med strålen kan orsaka omedelbara och permanenta ögonskador.
  • Obligatorisk användning av en nyckelbrytare för att förhindra oavsiktlig aktivering.
  • Implementering av ett fjärrstyrt interlock-system (t.ex. dörrbrytare eller nödstoppknapp).
  • Synlig aktivitetsindikator ("Laser On") och krav på att använda skyddsglasögon vid serviceingrepp.
• Klass 4
  • Den högsta effekten, där även spritt ljus utgör en extrem fara för ögon och hud.
  • Tydliga varningsetiketter och märkningar, nyckelbrytare, interlock-system och mekanisk strålschutter.
  • Enheten måste ha en manuell återställning efter varje driftavbrott och får endast användas av kvalificerad personal i särskilt avsedda utrymmen.

3. Definition av säkerhetszonen

Vid definitionen av säkerhetszonen används en tabell som fastställer:

• Kontrollerad zon (3B): Området från enheten upp till X meter, där exponeringen motsvarar klass 3B. Endast utbildade användare har tillträde till denna zon, och strikta åtgärder gäller (nyckelbrytare, interlock, obligatoriska skyddsglasögon).
• Begränsad zon (3R): Området från X meter, där exponeringen minskar till nivå 3R. Även här måste grundläggande säkerhetsåtgärder, såsom områdesmärkning och fysiska barriärer, följas.

Obs: Värdet X bestäms enligt tillgänglig kalkylator. Fysisk markering av säkerhetszoner (t.ex. skyltar på golv, väggar etc.) är obligatorisk.

4. Korrekt hantering av produkten

• Innan uppstart – Placera enheten på en stabil plats där säkerhetszonen är tydligt definierad. Kontrollera att alla säkerhetsfunktioner (nyckelbrytare, interlock, skyddshöljen) fungerar.
• Under drift – Följ säkerhetszonerna. Gå aldrig in i den kontrollerade zonen (3B) utan rätt utbildning och skyddsutrustning. Se till att obehöriga inte kommer in i områden med hög exponering.
• Vid hantering och service – Innan någon serviceintervention, stäng av enheten helt och koppla ur den från strömförsörjningen. Ta inte bort eller ändra säkerhetsfunktionerna eller skyddshöljen.

5. Underhåll och service

• Regelbundna kontroller – Utför visuella och funktionella kontroller av de optiska komponenternas och skyddshöljens skick. Verifiera att interlock-system, nyckelbrytaren och indikatorerna fungerar korrekt.
• Rengöring – Rengör de optiska komponenterna (linser, speglar, DOE) endast med godkända rengöringsmedel och en mjuk trasa (helst mikrofiber) i en kontrollerad miljö.
• Service och kalibrering – Om avvikelser i projektionen eller andra funktionsfel upptäcks, kontakta auktoriserad service. Dokumentera alla serviceinsatser och kalibreringar.

6. Nödprocedurer

• Vid fel – Stäng av enheten omedelbart och koppla ur strömmen. Förhindra att obehöriga kommer in i säkerhetszonen och notera felbeskrivningen. Kontakta auktoriserad service.
• Vid oavsiktlig exponering – Avbryt exponeringen omedelbart (stäng av enheten, lämna stråleområdet). Om misstanke om skador på ögon eller hud uppstår, ge första hjälpen och sök medicinsk vård. Dokumentera händelsen noggrant.

7. Slutsats och rekommendationer

Genom att följa ovanstående procedurer säkerställer du en säker drift och minimerar riskerna som är förknippade med laserstrålning. En korrekt definition av säkerhetszonen baserad på tabellvärden (kontrollerad zon 3B och begränsad zon 3R) möjliggör en tydlig avgränsning av de områden där striktare åtgärder måste följas, och ger användarna tydliga instruktioner för säker hantering av produkten.

Vi rekommenderar en regelbunden översyn och uppdatering av dokumentationen i enlighet med förändringar i driftförhållanden och personalutbildning.
