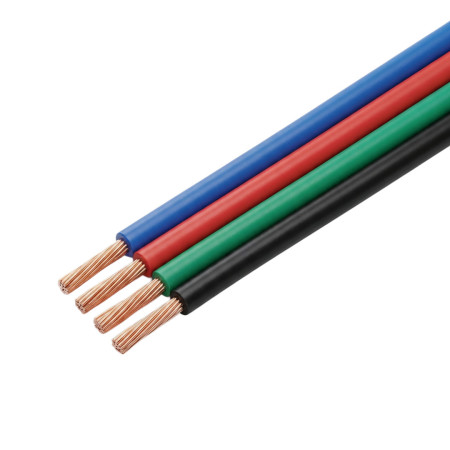

Kabel för RGB LED-strips, 4-ledare

Fyrledarkabel för anslutning av RGB LED-strips, styrenheter och strömförsörjningsdelar i LED-belysningsinstallationer. Färgkodningen av de enskilda ledarna underlättar orienteringen vid anslutning av RGB-kanalerna och den gemensamma ledaren.

Tekniska specifikationer

• Produkttyp: kabel för RGB LED-strips
• Utförande: 4-ledare
• Antal ledare: 4
• Ledararea: 0,33 mm²
• Ledarfärger: svart, röd, blå, grön
• Maximal driftstemperatur: 80 °C
• Maximal spänning: 300 V
• Produktkod: AM7957
• Försäljningsenhet: 1 meter

Funktioner och egenskaper

• Fyra separata ledare möjliggör anslutning av en RGB LED-strip med tre färgkanaler och en gemensam ledare.
• Färgkodningen av ledarna minskar risken för att förväxla kablarna under installationen.
• Kabeln är avsedd för elektrisk anslutning av delar i en LED-installation.
• Säljs som metervara, vilket gör det möjligt att välja längd efter den specifika installationen.

Idealisk för

• Anslutning av RGB LED-strips till en RGB-styrenhet.
• Kabeldragning mellan strömförsörjning och LED-strip i lågspännings-LED-installationer.
• Servicebyte eller komplettering av kablage för RGB LED-belysning.
• Installationer där färgkodning av fyra ledare krävs.

Förpackningens innehåll

• 1x Kabel för RGB LED-strips i längd enligt beställd kvantitet

Varför välja denna produkt

• Har fyra ledare som motsvarar anslutningen för RGB LED-strips.
• Ledararean på 0,33 mm² anges direkt i produktspecifikationen.
• Färgkodningen svart, röd, blå och grön gör det enkelt att identifiera ledarna.
• Parametrar för maximal spänning och driftstemperatur anges för produkten.

Installations- och driftanvisningar

• Före anslutning, kontrollera att kabeldragningen stämmer överens med dokumentationen för LED-stripen, styrenheten och strömförsörjningen.
• Vid förkortning och avisolering av kablarna, undvik att skada ledarna och isoleringen.
• Gör anslutningarna så att ledarna inte lossnar, kortsluts eller överhettas.
• Kablarnas tvärsnittsarea måste motsvara belastningen i den specifika LED-installationen.

Säkerhetsföreskrifter

• Koppla alltid bort strömförsörjningen till hela installationen före montering.
• Felaktig anslutning av kablarna kan orsaka kortslutning, överhettning, skador på LED-stripen, styrenheten eller nätaggregatet.
• Installation i kretsar med högre spänning än skyddsklenspänning måste utföras av en kvalificerad person.
• Använd inte kabeln om isoleringen är skadad eller under förhållanden som överskrider de angivna elektriska och temperaturmässiga parametrarna.
