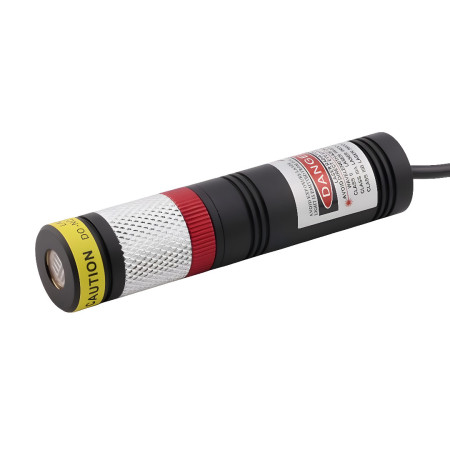

Laserski modul rdeči 650nm, IP67 - linijski

Uvod

Ta priročnik nudi navodila za varno uporabo in redno vzdrževanje laserskih modulov, namenjenih projekciji kazalnikov (črt, križev, točk in DOE/mrežnih) z največjo močjo do 2000 mW. Dokument vsebuje tudi definicijo varnostne cone, ki temelji na tabelaričnih vrednostih, ki določajo, pri kateri razdalji je izpostavljenost razvrščena kot razred 3B (večje tveganje) in od katere je razvrščena kot razred 3R (manjše tveganje).

1. Seznanitev s tveganji laserskega sevanja

• Poškodba vida – Neposredno in odbito lasersko sevanje lahko povzroči trajno poškodbo mrežnice.
• Opekline kože – Intenziven žarek lahko ob dolgotrajni izpostavljenosti povzroči opekline.
• Mehansko tveganje – Nepravilno ravnanje z optičnimi elementi (leče, zrcala, DOE) lahko povzroči njihov premik ali poškodbo, kar poveča koncentracijo oddajane energije.
• Naključni zagon – Servisni posegi brez ustreznega izklopa napajanja ali kršenja varnostnih ukrepov lahko povzročijo nenameren zagon laserja.

2. Pregled varnostnih razredov in potrebnih ukrepov

• Razred 2
  • Nizkooke laserske naprave (običajno do 1 mW) – varne pri kratkotrajni izpostavljenosti zaradi refleksnega mrknjanja.
  • Opozorilne nalepke, ki opozarjajo, naj se ne gleda neposredno v žarek.
  • Upoštevanje varnostnih postopkov, da se prepreči nenamerna povečanja izpostavljenosti.
• Razred 3R
  • Laserske naprave z nekoliko višjo močjo (do nekaj mW) – neposredno gledanje lahko povzroči poškodbe, vendar je tveganje relativno manjše.
  • Označevanje izhodnih odprtin z opozorilnimi nalepkami.
  • Strogo spoštovanje varnostnih razdalj, da izpostavljenost ostane na ravni razreda 3R.
• Razred 3B
  • Visoko zmogljive laserske naprave, pri katerih lahko neposreden stik z žarkom povzroči takojšnjo in trajno poškodbo vida.
  • Obveznost uporabe ključnega stikala, ki preprečuje nenameren zagon.
  • Implementacija oddaljenega varnostnega sistema (npr. vratno stikalo ali gumb za nujno zaustavitev).
  • Vidni indikator delovanja („Laser On“) in obveznost uporabe zaščitnih očal med servisnimi posegi.
• Razred 4
  • Najvišja moč, pri kateri tudi razpršeno sevanje predstavlja izjemno nevarnost za oči in kožo.
  • Izrazite opozorilne nalepke in označbe, ključni stikal, varnostni sistem (interlock) ter mehanski zaklep žarka.
  • Naprava mora imeti ročni ponastavitev po vsakem prekinitvi delovanja in je dovoljeno jo uporabljati samo usposobljenemu osebju v določenih prostorih.

3. Definicija varnostne cone

Pri definiciji varnostne cone se uporablja tabela, ki določa:

• Kontrolirana cona (3B): Območje od naprave do razdalje X metrov, kjer izpostavljenost ustreza razredu 3B. V to cono imajo dostop le usposobljeni uporabniki, in veljajo strogi ukrepi (ključni stikal, interlock, obvezna zaščitna očala).
• Omejena cona (3R): Območje od X metrov, kjer izpostavljenost pade na raven razreda 3R. Tudi tukaj je potrebno spoštovati osnovne varnostne ukrepe, kot so označevanje območja in fizične ovire.

Opomba: Vrednost X določite glede na razpoložljiv kalkulator. Fizično označevanje varnostnih con (oznake na tleh, stenah itd.) je obvezno.

4. Pravilno ravnanje z izdelkom

• Pred zagonom – Postavite napravo na stabilno mesto, kjer je jasno opredeljena varnostna cona. Preverite, da so vsi varnostni elementi (ključni stikal, interlock, zaščitni pokrovi) funkcionalni.
• Med delovanjem – Upoštevajte varnostne cone. Nikoli ne vstopajte v kontrolirano cono (3B) brez ustreznega usposabljanja in zaščitne opreme. Preprečite, da bi nepooblaščene osebe vstopile v območja z visoko izpostavljenostjo.
• Pri ravnanju in servisu – Pred vsakim servisnim posegom napravo popolnoma izklopite in jo odklopite od napajanja. Ne odstranjujte niti spreminjajte varnostnih elementov ali zaščitnih pokrovov.

5. Vzdrževanje in servis

• Redni pregledi – Opravite vizualne in funkcionalne preglede stanja optičnih elementov in zaščitnih pokrovov. Preverite pravilnost delovanja interlock sistemov, ključnega stikala in indikatorjev.
• Čiščenje – Čistite optične komponente (leče, zrcala, DOE) samo z odobrenimi čistili in mehko krpo (idealno iz mikrovlaken) v kontroliranem okolju.
• Servis in kalibracija – V primeru odstopanj pri projekciji ali drugih funkcionalnih težavah se obrnite na pooblaščen servis. Vse servisne posege in kalibracije ustrezno dokumentirajte.

6. Postopki v nujnih primerih

• V primeru okvare – Takoj izklopite napravo in jo odklopite od napajanja. Preprečite dostop nepooblaščenih oseb v varnostno cono ter zabeležite opis okvare. Obrnite se na pooblaščen servis.
• V primeru nenamerne izpostavljenosti – Takoj prekinite izpostavljenost (izklopite napravo, zapustite območje žarka). Če obstaja sum na poškodbo oči ali kože, zagotovite prvo pomoč in poiščite zdravniško pomoč. Dogodek ustrezno dokumentirajte.

7. Zaključek in priporočila

Z upoštevanjem zgoraj navedenih postopkov zagotovite varen pogon in minimizirate tveganja, povezana z laserskim sevanjem. Pravilna definicija varnostne cone na podlagi tabelaričnih vrednosti (kontrolirana cona 3B in omejena cona 3R) omogoča jasno opredelitev območij, kjer je treba sprejeti strožje ukrepe, ter uporabnikom nudi jasna navodila za varno ravnanje z izdelkom.

Priporočamo redno revizijo in posodobitev dokumentacije glede na spremembe v pogojih delovanja in usposabljanju osebja.
