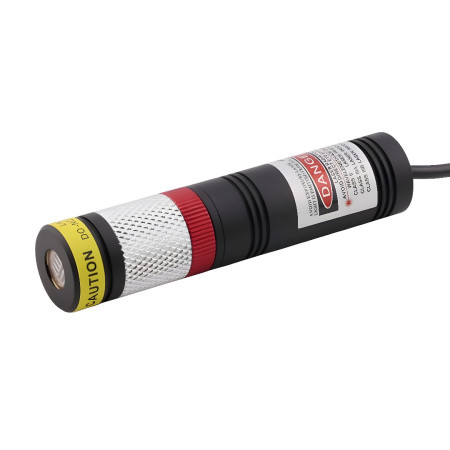

Módulo láser rojo 650 nm, IP67 - línea

Módulo láser rojo (650nm), potencia de 10mW a 200mW.

97,37 €

97,37 € sin IVA

97.368719 Impuestos excluidos

i
El tipo de IVA aplicado es 0% para el país Estados Unidos.
check En stock
Hoja de catálogo

Módulo láser impermeable con haz rojo de 650 nm de longitud de onda, diseñado para una proyección de líneas precisa. Gracias a su protección IP67, el módulo también es apto para entornos húmedos o polvorientos. Su óptica de vidrio permite un enfoque preciso del ancho de línea, que se puede fijar mediante un anillo de bloqueo. Su funcionamiento estable y su larga vida útil lo hacen ideal para aplicaciones industriales profesionales.

Especificaciones técnicas

  • Longitud de onda: 650 nm (rojo)
  • Forma del haz: línea
  • Ángulo del haz: 110°
  • Potencia óptica (variantes): 10 mW, 30 mW, 50 mW, 100 mW, 150 mW, 200 mW
  • Potencia de salida real:
    • 10 mW (7,5–8,5 mW)
    • 30 mW (18–24 mW)
    • 50 mW (38–45 mW)
    • 100 mW (75–95 mW)
    • 150 mW (100–120 mW)
    • 200 mW (130–150 mW)
  • Modo de funcionamiento: CW (luz continua)
  • Control de corriente: APC
  • Tensión de alimentación: 5 V CC
  • Corriente de funcionamiento: < 500 mA
  • Tipo de conector: CC 5,5 × 2,1 mm/5,5 × 2,5 mm
  • Longitud del cable: 100 cm
  • Material de la carcasa: aluminio
  • Material óptico: vidrio
  • Dimensiones del módulo: diámetro 20 mm × longitud 90 mm
  • Peso: 65g
  • Protección: IP67
  • Temperatura de funcionamiento: -10°C a +50°C
  • Temperatura de almacenamiento: -40°C a +85°C
  • Tiempo medio hasta el fallo (MTTF): > 8000 horas

Funciones y características

  • Diseño resistente al agua con protección IP67
  • Lente óptica de vidrio enfocable
  • Bloqueo de enfoque mediante un anillo de bloqueo
  • Potencia de salida estable gracias a la regulación APC/ACC
  • Ancho de línea de proyección ajustable
  • Carcasa de aluminio robusta con buena disipación del calor.
  • Adecuado para funcionamiento continuo.

Ideal para

  • Posicionamiento láser en entornos industriales
  • Alineación de máquinas y líneas de producción
  • Sistemas de medición y control
  • Aplicaciones de construcción y topografía
  • Instalaciones exteriores expuestas a humedad o polvo
  • Marcado y orientación industrial

Contenido del paquete

  • Módulo láser impermeable de 650 nm

¿Por qué elegir este producto?

  • Protección IP67 para uso en entornos hostiles
  • Proyección de línea precisa y estable
  • Opción de enfoque mecánico fino
  • Larga vida útil y construcción profesional.
  • Amplia gama de opciones de rendimiento
  • Adecuado para aplicaciones industriales y al aire libre.
OEM
AM5922-10-MW
90132000
Color de la luz
Rojo
Longitud de onda
650 nm
Tensión
5 V DC
Conector
5,5x2,1 mm
Cobertura
IP67
De por vida
8.000 horas
Ángulo de radiación
110°
Forma
Línea

Introducción

Este manual proporciona instrucciones para el uso seguro y el mantenimiento regular de los módulos láser diseñados para proyectar indicadores (líneas, cruces, puntos y DOE/rejillas) con una potencia máxima de hasta 2000 mW. El documento también incluye la definición de la zona de seguridad basada en valores tabulados que determinan a qué distancia la exposición se clasifica como clase 3B (riesgo mayor) y a partir de qué distancia como clase 3R (riesgo menor).

1. Conocimiento de los riesgos de la radiación láser

  • Daño ocular – La radiación láser, tanto directa como reflejada, puede causar daños permanentes en la retina.
  • Quemaduras en la piel – Un haz intenso puede provocar quemaduras en caso de exposición prolongada.
  • Riesgo mecánico – El manejo incorrecto de los componentes ópticos (lentes, espejos, DOE) puede provocar su desplazamiento o daño, lo que aumenta la concentración de la energía emitida.
  • Activación accidental – Intervenciones de servicio sin la debida desconexión de la alimentación o el incumplimiento de las medidas de seguridad pueden provocar la activación involuntaria del láser.

2. Resumen de las clases de seguridad y medidas necesarias

  • Clase 2
    • Láseres de baja potencia (usualmente hasta 1 mW) – seguros para exposiciones cortas gracias al reflejo del parpadeo.
    • Etiquetas de advertencia que indican que no se debe mirar directamente al haz.
    • Cumplimiento de los procedimientos de seguridad para evitar un aumento accidental de la exposición.
  • Clase 3R
    • Láseres con una potencia ligeramente superior (hasta varios mW) – la mirada directa puede causar daños, pero el riesgo es relativamente menor.
    • Las salidas están marcadas con etiquetas de advertencia.
    • El estricto cumplimiento de las distancias de seguridad asegura que la exposición se mantenga en el nivel de clase 3R.
  • Clase 3B
    • Láseres de alta potencia, en los que el contacto directo con el haz puede causar daños oculares inmediatos y permanentes.
    • Obligación de usar un interruptor con llave para prevenir la activación accidental.
    • Implementación de un sistema de enclavamiento remoto (por ejemplo, un interruptor de puerta o un botón de emergencia).
    • Indicador visual de funcionamiento ("Laser On") y la obligación de usar gafas de protección durante las intervenciones de servicio.
  • Clase 4
    • La máxima potencia, en la que incluso la radiación dispersa representa un peligro extremo para los ojos y la piel.
    • Etiquetas y señales de advertencia claras, interruptor con llave, sistema de enclavamiento y obturador mecánico del haz.
    • El dispositivo debe contar con un reinicio manual después de cada interrupción y solo puede ser operado por personal calificado en áreas designadas.

3. Definición de la zona de seguridad

Para definir la zona de seguridad se utiliza una tabla que especifica:

  • Zona controlada (3B): Área desde el dispositivo hasta una distancia de X metros, donde la exposición corresponde a la clase 3B. Solo los usuarios capacitados tienen acceso a esta zona, y se aplican medidas estrictas (interruptor con llave, sistema de enclavamiento, gafas de protección obligatorias).
  • Zona restringida (3R): Área a partir de X metros, donde la exposición disminuye al nivel de clase 3R. También aquí se deben cumplir las medidas básicas de seguridad, como la señalización del área y barreras físicas.

Nota: El valor de X se determinará según la calculadora disponible. La señalización física de las zonas de seguridad (por ejemplo, señalizaciones en el suelo, paredes, etc.) es obligatoria.

4. Manejo correcto del producto

  • Antes de la activación – Coloque el dispositivo en un lugar estable donde la zona de seguridad esté claramente definida. Verifique que todos los elementos de seguridad (interruptor con llave, sistema de enclavamiento, cubiertas de protección) funcionen correctamente.
  • Durante el funcionamiento – Respete las zonas de seguridad. Nunca ingrese a la zona controlada (3B) sin la capacitación adecuada y el equipo de protección. Asegúrese de que las personas no autorizadas no accedan a áreas de alta exposición.
  • Al manipular y realizar mantenimiento – Apague completamente el dispositivo y desconéctelo de la alimentación antes de cualquier intervención de servicio. No retire ni modifique los elementos de seguridad ni las cubiertas de protección.

5. Mantenimiento y servicio

  • Inspecciones regulares – Realice inspecciones visuales y funcionales del estado de los componentes ópticos y las cubiertas de seguridad. Verifique que los sistemas de enclavamiento, el interruptor con llave y los indicadores funcionen correctamente.
  • Limpieza – Limpie los componentes ópticos (lentes, espejos, DOE) únicamente con productos de limpieza aprobados y un paño suave (idealmente de microfibra) en un ambiente controlado.
  • Servicio y calibración – Si se detectan desviaciones en la proyección u otros fallos funcionales, contacte al servicio autorizado. Documente todas las intervenciones de servicio y calibraciones.

6. Procedimientos de emergencia

  • En caso de fallo – Apague inmediatamente el dispositivo y desconéctelo de la alimentación. Impida el acceso de personas no autorizadas a la zona de seguridad y anote la descripción del fallo. Contacte al servicio autorizado.
  • En caso de exposición accidental – Interrumpa inmediatamente la exposición (apague el dispositivo, abandone el área del haz). Si se sospecha de lesiones en los ojos o la piel, administre primeros auxilios y busque atención médica. Documente el incidente adecuadamente.

7. Conclusión y recomendaciones

Siguiendo los procedimientos anteriores, se garantiza un funcionamiento seguro y se minimizan los riesgos asociados a la radiación láser. Una correcta definición de la zona de seguridad basada en valores tabulados (zona controlada 3B y zona restringida 3R) permite delimitar claramente las áreas en las que se deben aplicar medidas más estrictas, y proporciona a los usuarios instrucciones claras para el manejo seguro del producto.

Recomendamos una revisión y actualización periódica de la documentación de acuerdo con los cambios en las condiciones operativas y la formación del personal.

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
