Laserski modul rdeči 660nm, IP67 - mreža 10x10

Rdeči laserski modul (660 nm), moč od 50 mW do 200 mW, mreža leč DOE 10x10.

124,77 €

124,77 € excl. VAT

124.768618 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

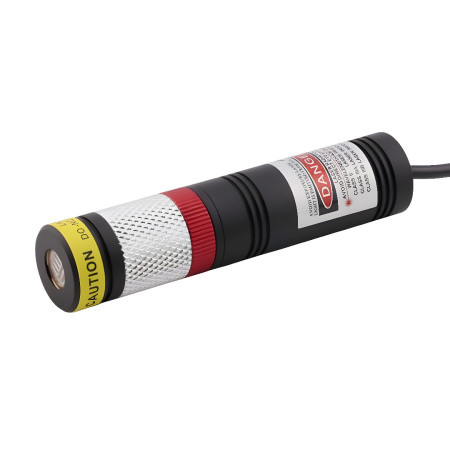

Laserski modul z rdečo valovno dolžino 660 nm je zasnovan za projekcijo mreže pik 10×10 (DOE) in se uporablja predvsem za pozicioniranje, ciljanje in nadzor položaja med rezanjem in drugimi industrijskimi operacijami. Zasnova v aluminijastem ohišju in možnost ostrenja omogočata prilagoditev projekcije specifični uporabi.

Tehnične specifikacije

  • Valovna dolžina: 660 nm (rdeča)
  • Oblika nosilca: DOE 10x10
  • Kot snopa: 42x42°
  • Optična moč (različice): 50 mW, 100 mW, 150 mW, 200 mW
  • Dejanska izhodna moč:
    • 50 mW (38–45 mW)
    • 100 mW (75–95 mW)
    • 150 mW (100–120 mW)
    • 200 mW (130–150 mW)
  • Način delovanja: CW (neprekinjena svetloba)
  • Trenutni nadzor: APC
  • Napajalna napetost: 5V enosmerni tok
  • Delovni tok: < 500 mA
  • Vrsta priključka: DC 5,5 × 2,1 mm/5,5 × 2,5 mm
  • Dolžina kabla: 100 cm
  • Material ohišja: aluminij
  • Optični material: PMMA
  • Dimenzije modula: premer 20 mm × dolžina 90 mm
  • Teža: 65 g
  • Zaščita: IP67
  • Delovna temperatura: od -10 °C do +50 °C
  • Temperatura skladiščenja: od -40 °C do +85 °C
  • Povprečni čas do odpovedi (MTTF): > 8.000 ur

Funkcije in lastnosti

  • Mrežna projekcija 10×10 za hitro vizualno pozicioniranje
  • Fokusna optika (nastavljiv fokus)
  • Kompaktno aluminijasto ohišje za boljše odvajanje toplote
  • 5 V enosmerno napajanje za integracijo v strojne in krmilne sisteme
  • Zaščita IP67 za uporabo v zahtevnejših obratovalnih pogojih

Idealno za

  • Pozicioniranje med rezanjem in označevanjem v industrijskih strojih
  • Nastavitev referenčnih točk in preverjanje položaja v montažnih vpenjalih
  • Vizualno vodenje v avtomatizaciji in proizvodnih linijah

Vsebina paketa

  • Laserski modul s priključno žico in DC konektorjem

Zakaj izbrati ta izdelek?

  • Določena projekcija mreže 10×10 z uporabo optike DOE
  • Standardna mehanska zasnova Ø20 × 90 mm za enostavno integracijo
  • 5 V DC napajanje in končni DC kabelski zaključek 5,5 × 2,1 mm
  • Trpežna zasnova z zaščito IP67

Navodila za namestitev in uporabo

  • Za izbrano možnost napajanja zagotovite stabilizirano napajanje 5 V DC z zadostno tokovno rezervo.
  • Modul namestite tako, da zagotovite hlajenje ohišja in mehansko stabilnost izbokline.
  • Po sestavljanju prilagodite fokus glede na želeno velikost in ostrino projekcije na delovni razdalji.
  • Priključek DC 5,5 × 2,1 mm priključite, ko je napajanje izklopljeno.

Varnostno obvestilo

  • To je laserski vir. Ne usmerjajte žarka v oči in ne opazujte neposrednega ali odbitega žarka.
  • Med namestitvijo in nastavitvijo uporabljajte ustrezno zaščitno opremo in upoštevajte notranje varnostne predpise na delovnem mestu.
  • Modul uporabljajte le v predpisanih električnih in temperaturnih pogojih.
OEM
AM1934-50-MW
90132000
Barva svetlobe
Rdeča
Valovna dolžina
660 nm
Napetost
5 V DC
Priključek
5,5x2,1 mm
Pokritost
IP67
Doživljenjska doba
8.000 ur
Kot sevanja
42°
Oblika
Mreža

Uvod

Ta priročnik nudi navodila za varno uporabo in redno vzdrževanje laserskih modulov, namenjenih projekciji kazalnikov (črt, križev, točk in DOE/mrežnih) z največjo močjo do 2000 mW. Dokument vsebuje tudi definicijo varnostne cone, ki temelji na tabelaričnih vrednostih, ki določajo, pri kateri razdalji je izpostavljenost razvrščena kot razred 3B (večje tveganje) in od katere je razvrščena kot razred 3R (manjše tveganje).

1. Seznanitev s tveganji laserskega sevanja

  • Poškodba vida – Neposredno in odbito lasersko sevanje lahko povzroči trajno poškodbo mrežnice.
  • Opekline kože – Intenziven žarek lahko ob dolgotrajni izpostavljenosti povzroči opekline.
  • Mehansko tveganje – Nepravilno ravnanje z optičnimi elementi (leče, zrcala, DOE) lahko povzroči njihov premik ali poškodbo, kar poveča koncentracijo oddajane energije.
  • Naključni zagon – Servisni posegi brez ustreznega izklopa napajanja ali kršenja varnostnih ukrepov lahko povzročijo nenameren zagon laserja.

2. Pregled varnostnih razredov in potrebnih ukrepov

  • Razred 2
    • Nizkooke laserske naprave (običajno do 1 mW) – varne pri kratkotrajni izpostavljenosti zaradi refleksnega mrknjanja.
    • Opozorilne nalepke, ki opozarjajo, naj se ne gleda neposredno v žarek.
    • Upoštevanje varnostnih postopkov, da se prepreči nenamerna povečanja izpostavljenosti.
  • Razred 3R
    • Laserske naprave z nekoliko višjo močjo (do nekaj mW) – neposredno gledanje lahko povzroči poškodbe, vendar je tveganje relativno manjše.
    • Označevanje izhodnih odprtin z opozorilnimi nalepkami.
    • Strogo spoštovanje varnostnih razdalj, da izpostavljenost ostane na ravni razreda 3R.
  • Razred 3B
    • Visoko zmogljive laserske naprave, pri katerih lahko neposreden stik z žarkom povzroči takojšnjo in trajno poškodbo vida.
    • Obveznost uporabe ključnega stikala, ki preprečuje nenameren zagon.
    • Implementacija oddaljenega varnostnega sistema (npr. vratno stikalo ali gumb za nujno zaustavitev).
    • Vidni indikator delovanja („Laser On“) in obveznost uporabe zaščitnih očal med servisnimi posegi.
  • Razred 4
    • Najvišja moč, pri kateri tudi razpršeno sevanje predstavlja izjemno nevarnost za oči in kožo.
    • Izrazite opozorilne nalepke in označbe, ključni stikal, varnostni sistem (interlock) ter mehanski zaklep žarka.
    • Naprava mora imeti ročni ponastavitev po vsakem prekinitvi delovanja in je dovoljeno jo uporabljati samo usposobljenemu osebju v določenih prostorih.

3. Definicija varnostne cone

Pri definiciji varnostne cone se uporablja tabela, ki določa:

  • Kontrolirana cona (3B): Območje od naprave do razdalje X metrov, kjer izpostavljenost ustreza razredu 3B. V to cono imajo dostop le usposobljeni uporabniki, in veljajo strogi ukrepi (ključni stikal, interlock, obvezna zaščitna očala).
  • Omejena cona (3R): Območje od X metrov, kjer izpostavljenost pade na raven razreda 3R. Tudi tukaj je potrebno spoštovati osnovne varnostne ukrepe, kot so označevanje območja in fizične ovire.

Opomba: Vrednost X določite glede na razpoložljiv kalkulator. Fizično označevanje varnostnih con (oznake na tleh, stenah itd.) je obvezno.

4. Pravilno ravnanje z izdelkom

  • Pred zagonom – Postavite napravo na stabilno mesto, kjer je jasno opredeljena varnostna cona. Preverite, da so vsi varnostni elementi (ključni stikal, interlock, zaščitni pokrovi) funkcionalni.
  • Med delovanjem – Upoštevajte varnostne cone. Nikoli ne vstopajte v kontrolirano cono (3B) brez ustreznega usposabljanja in zaščitne opreme. Preprečite, da bi nepooblaščene osebe vstopile v območja z visoko izpostavljenostjo.
  • Pri ravnanju in servisu – Pred vsakim servisnim posegom napravo popolnoma izklopite in jo odklopite od napajanja. Ne odstranjujte niti spreminjajte varnostnih elementov ali zaščitnih pokrovov.

5. Vzdrževanje in servis

  • Redni pregledi – Opravite vizualne in funkcionalne preglede stanja optičnih elementov in zaščitnih pokrovov. Preverite pravilnost delovanja interlock sistemov, ključnega stikala in indikatorjev.
  • Čiščenje – Čistite optične komponente (leče, zrcala, DOE) samo z odobrenimi čistili in mehko krpo (idealno iz mikrovlaken) v kontroliranem okolju.
  • Servis in kalibracija – V primeru odstopanj pri projekciji ali drugih funkcionalnih težavah se obrnite na pooblaščen servis. Vse servisne posege in kalibracije ustrezno dokumentirajte.

6. Postopki v nujnih primerih

  • V primeru okvare – Takoj izklopite napravo in jo odklopite od napajanja. Preprečite dostop nepooblaščenih oseb v varnostno cono ter zabeležite opis okvare. Obrnite se na pooblaščen servis.
  • V primeru nenamerne izpostavljenosti – Takoj prekinite izpostavljenost (izklopite napravo, zapustite območje žarka). Če obstaja sum na poškodbo oči ali kože, zagotovite prvo pomoč in poiščite zdravniško pomoč. Dogodek ustrezno dokumentirajte.

7. Zaključek in priporočila

Z upoštevanjem zgoraj navedenih postopkov zagotovite varen pogon in minimizirate tveganja, povezana z laserskim sevanjem. Pravilna definicija varnostne cone na podlagi tabelaričnih vrednosti (kontrolirana cona 3B in omejena cona 3R) omogoča jasno opredelitev območij, kjer je treba sprejeti strožje ukrepe, ter uporabnikom nudi jasna navodila za varno ravnanje z izdelkom.

Priporočamo redno revizijo in posodobitev dokumentacije glede na spremembe v pogojih delovanja in usposabljanju osebja.
