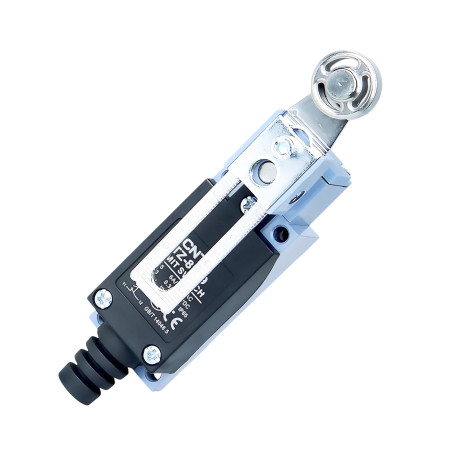

Končno stikalo TZ-8109, nastavljiva roka s kovinskim valjčkom
zoom_out_map
chevron_left chevron_right

Končno stikalo TZ-8109, nastavljiva roka s kovinskim valjčkom

22,65 €

22,65 € excl. VAT

22.651039 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

Končno stikalo CNTD TZ-8109 iz serije TZ-8 je robustno industrijsko mehansko končno stikalo z nastavljivo ročico, ki se konča s kovinskim valjem. Ta zasnova je zasnovana za natančno zaznavanje položaja med bočnim ali poševnim približevanjem, kjer so potrebni gladek stik, nizko trenje in visoka mehanska odpornost. Nastavljiva ročica omogoča enostavno nastavitev preklopne točke glede na specifično uporabo.

Tehnične specifikacije

  • Tip: mehansko končno stikalo
  • Model: TZ-8109
  • Krmilnik: nastavljiva roka s kovinskim valjčkom
  • Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
  • Delovna hitrost: od 5 mm/s do 0,5 m/s
  • Kontaktna upornost: maks. 25 mΩ
  • Izolacijska upornost: min. 100 MΩ (pri 500 VDC)
  • Dielektrična trdnost: 1500 VAC / 1 minuta
  • Mehanska življenjska doba: 1.000.000 ciklov
  • Električna življenjska doba: več kot 500.000 preklopnih ciklov
  • Delovna temperatura: od -20 °C do +70 °C
  • Relativna vlažnost: ≤ 95 % relativne vlažnosti
  • Zaščita: IP65
  • Dimenzije ohišja: 29 × 27 × 129 mm
  • Teža: 160 g

Nazivne napetosti in tokovi

Vrsta obremenitve Napetost BREZ stika NC kontakt
Uporovni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Uporovni (enosmerni) 8–30 V enosmernega toka 5 A 5 A
125 V enosmernega toka 0,4 A 0,4 A
250 V enosmernega toka 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (enosmerni tok) 8–30 V enosmernega toka 4 A 4 A
125 V enosmernega toka 3 A 3 A
250 V enosmernega toka 3 A 3 A
Prenapetostni tok – 12 A 24 A

Funkcije in lastnosti

  • Nastavljiva roka omogoča natančno nastavitev preklopne točke
  • Kovinski valj za nizko trenje in visoko mehansko odpornost
  • Gladko delovanje med lateralnim in poševnim pristopom
  • Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
  • Robustno ohišje iz aluminijeve zlitine in ojačane plastike
  • Odporno na vodo, prah in olje (IP65)

Idealno za

  • Industrijska avtomatizacija
  • Transportni in manipulacijski sistemi
  • CNC in obdelovalni stroji
  • Pakirne in montažne linije
  • Uporaba s stranskim ali kotnim pristopom

Vsebina paketa

  • Končno stikalo CNTD TZ-8109

Zakaj izbrati ta izdelek?

  • Pregledna tabela nazivnih napetosti in tokov
  • Visoka mehanska in električna vzdržljivost
  • Nastavljiva zasnova za fleksibilno uporabo
  • Zanesljivo delovanje v zahtevnih industrijskih okoljih
  • Dokazana kakovost serije CNTD TZ-8
CNTD
AM9127
85365080
Napetost
125 VDC
250 V AC
Pokritost
IP65
Največji tok
5 A

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
