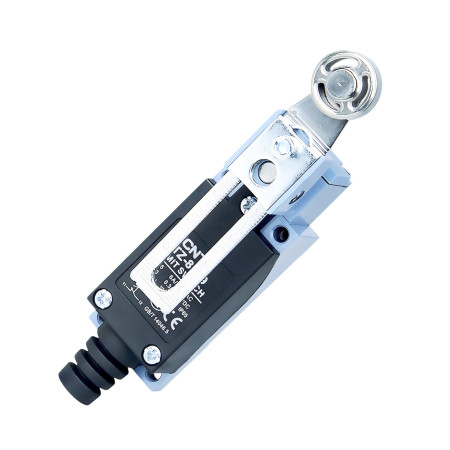

Granični prekidač TZ-8109 s podesivom rukom i metalnim valjkom
zoom_out_map
chevron_left chevron_right

Granični prekidač TZ-8109, podesiva ruka s metalnim valjkom

22,65 €

22,65 € excl. VAT

22.651039 bez PDV-a

i
Výše uplatněné DPH je 0% pro zemi Sjedinjene Američke Države.
check Na skladištu
Kataloški list

Granični prekidač CNTD TZ-8109 iz serije TZ-8 je robustan industrijski mehanički granični prekidač s podesivim krakom koji završava metalnim valjkom. Ovaj dizajn je dizajniran za precizno otkrivanje položaja tijekom bočnog ili kosog pristupa, gdje je potreban glatki kontakt, nisko trenje i visoka mehanička otpornost. Podesivi krak omogućuje jednostavno podešavanje točke preklapanja kako bi odgovarao specifičnoj primjeni.

Tehničke specifikacije

  • Vrsta: mehanički granični prekidač
  • Model: TZ-8109
  • Kontroler: podesiva ruka s metalnim valjkom
  • Raspored kontakata: 1× NO + 1× NC (dvostruki krug)
  • Radna brzina: 5 mm/s do 0,5 m/s
  • Otpor kontakta: maks. 25 mΩ
  • Otpor izolacije: min. 100 MΩ (pri 500 VDC)
  • Dielektrična čvrstoća: 1500 VAC / 1 minuta
  • Mehanički vijek trajanja: 1.000.000 ciklusa
  • Električni vijek trajanja: više od 500.000 ciklusa prebacivanja
  • Radna temperatura: -20°C do +70°C
  • Relativna vlažnost: ≤ 95% RH
  • Zaštita: IP65
  • Dimenzije tijela: 29 × 27 × 129 mm
  • Težina: 160 g

Nazivni naponi i struje

Vrsta opterećenja Napon BEZ kontakta NC kontakt
Otporni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Otporni (DC) 8–30 V DC 5 A 5 A
125 VDC 0,4 A 0,4 A
250 VDC 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (istosmjerni) 8–30 V DC 4 A 4 A
125 VDC 3 A 3 A
250 VDC 3 A 3 A
Prenaponska struja – 12 A 24 A

Funkcije i značajke

  • Podesiva ruka omogućuje precizno podešavanje točke prebacivanja
  • Metalni valjak za nisko trenje i visoku mehaničku otpornost
  • Glatki rad tijekom lateralnog i kosog pristupa
  • Dvostruki opružni kontaktni mehanizam za dugi vijek trajanja
  • Kućište od čvrste aluminijske legure i ojačane plastike
  • Otporan na vodu, prašinu i ulje (IP65)

Idealno za

  • Industrijska automatizacija
  • Transportni i rukovalni sustavi
  • CNC i alatni strojevi
  • Linije za pakiranje i montažu
  • Primjene s bočnim ili kutnim pristupom

Sadržaj paketa

  • Granični prekidač CNTD TZ-8109

Zašto odabrati ovaj proizvod?

  • Jasna tablica nazivnih napona i struja
  • Visoka mehanička i električna izdržljivost
  • Podesivi dizajn za fleksibilnu upotrebu
  • Pouzdan rad u zahtjevnim industrijskim okruženjima
  • Dokazana kvaliteta serije CNTD TZ-8
CNTD
AM9127
85365080
Napetost
125 VDC
250 V AC
Pokriti
IP65
Maks. Trenutno
5 A

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
